        方形管端盖带螺纹

商品描述/产品说明

产品说明材料：玻璃纤维增强型热塑性塑料塞子。
黄铜制螺纹嵌入件。规格：黑色塞子。镀镍螺纹嵌入件。提示：螺纹塞子用于轻松固定调节脚和万向脚。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27835 方形管端盖带螺纹

221 kB

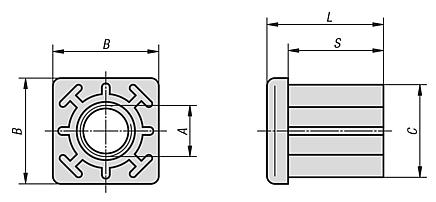

图纸

商品选择/筛选

	M10 M12 M14 M16 M20	30 40	27,5 26,5 37,5 36,5 35,5 34,5 32,5	33 43	27 35	30 x 1,5 30 x 2 40 x 1,5 40 x 2 40 x 2,5 40 x 3 40 x 4	5 8 10				Reset
订货号	A	B	C	L	S	适用方管	负载能力 max. kN	CAD	配件	价格	订购
27835-103015	M10	30	27,5	33	27	30 x 1,5	5			根据要求
27835-123015	M12	30	27,5	33	27	30 x 1,5	5			根据要求
27835-143015	M14	30	27,5	33	27	30 x 1,5	5			根据要求
27835-163015	M16	30	27,5	33	27	30 x 1,5	5			根据要求
27835-103020	M10	30	26,5	33	27	30 x 2	5			根据要求
27835-123020	M12	30	26,5	33	27	30 x 2	5			根据要求
27835-143020	M14	30	26,5	33	27	30 x 2	5			根据要求
27835-163020	M16	30	26,5	33	27	30 x 2	5			根据要求
27835-104015	M10	40	37,5	43	35	40 x 1,5	8			根据要求
27835-124015	M12	40	37,5	43	35	40 x 1,5	8			根据要求
27835-144015	M14	40	37,5	43	35	40 x 1,5	8			根据要求
27835-164015	M16	40	37,5	43	35	40 x 1,5	8			根据要求
27835-204015	M20	40	37,5	43	35	40 x 1,5	8			根据要求
27835-104020	M10	40	36,5	43	35	40 x 2	10			根据要求
27835-124020	M12	40	36,5	43	35	40 x 2	10			根据要求
27835-144020	M14	40	36,5	43	35	40 x 2	10			根据要求
27835-164020	M16	40	36,5	43	35	40 x 2	10			根据要求
27835-204020	M20	40	36,5	43	35	40 x 2	10			根据要求
27835-104025	M10	40	35,5	43	35	40 x 2,5	10			根据要求
27835-124025	M12	40	35,5	43	35	40 x 2,5	10			根据要求
27835-144025	M14	40	35,5	43	35	40 x 2,5	10			根据要求
27835-164025	M16	40	35,5	43	35	40 x 2,5	10			根据要求
27835-204025	M20	40	35,5	43	35	40 x 2,5	10			根据要求
27835-104030	M10	40	34,5	43	35	40 x 3	10			根据要求
27835-124030	M12	40	34,5	43	35	40 x 3	10			根据要求
27835-144030	M14	40	34,5	43	35	40 x 3	10			根据要求
27835-164030	M16	40	34,5	43	35	40 x 3	10			根据要求
27835-204030	M20	40	34,5	43	35	40 x 3	10			根据要求
27835-104040	M10	40	32,5	43	35	40 x 4	10			根据要求
27835-124040	M12	40	32,5	43	35	40 x 4	10			根据要求
27835-144040	M14	40	32,5	43	35	40 x 4	10			根据要求

	M16 M20 M12 M14	40 50 60	32,5 47,5 46,5 45,5 44,5 42,5 56,5 54,5 52,5	43 55	35 44 45	40 x 4 50 x 1,5 50 x 2 50 x 2,5 50 x 3 50 x 4 60 x 2 60 x 3 60 x 4	10 8 12				Reset
订货号	A	B	C	L	S	适用方管	负载能力 max. kN	CAD	配件	价格	订购
27835-164040	M16	40	32,5	43	35	40 x 4	10			根据要求
27835-204040	M20	40	32,5	43	35	40 x 4	10			根据要求
27835-125015	M12	50	47,5	55	44	50 x 1,5	8			根据要求
27835-145015	M14	50	47,5	55	44	50 x 1,5	8			根据要求
27835-165015	M16	50	47,5	55	44	50 x 1,5	8			根据要求
27835-205015	M20	50	47,5	55	44	50 x 1,5	8			根据要求
27835-125020	M12	50	46,5	55	44	50 x 2	12			根据要求
27835-145020	M14	50	46,5	55	44	50 x 2	12			根据要求
27835-165020	M16	50	46,5	55	44	50 x 2	12			根据要求
27835-205020	M20	50	46,5	55	44	50 x 2	12			根据要求
27835-125025	M12	50	45,5	55	44	50 x 2,5	12			根据要求
27835-145025	M14	50	45,5	55	44	50 x 2,5	12			根据要求
27835-165025	M16	50	45,5	55	44	50 x 2,5	12			根据要求
27835-205025	M20	50	45,5	55	44	50 x 2,5	12			根据要求
27835-125030	M12	50	44,5	55	44	50 x 3	12			根据要求
27835-145030	M14	50	44,5	55	44	50 x 3	12			根据要求
27835-165030	M16	50	44,5	55	44	50 x 3	12			根据要求
27835-205030	M20	50	44,5	55	44	50 x 3	12			根据要求
27835-125040	M12	50	42,5	55	44	50 x 4	12			根据要求
27835-145040	M14	50	42,5	55	44	50 x 4	12			根据要求
27835-165040	M16	50	42,5	55	44	50 x 4	12			根据要求
27835-205040	M20	50	42,5	55	44	50 x 4	12			根据要求
27835-146020	M14	60	56,5	55	45	60 x 2	12			根据要求
27835-166020	M16	60	56,5	55	45	60 x 2	12			根据要求
27835-206020	M20	60	56,5	55	45	60 x 2	12			根据要求
27835-146030	M14	60	54,5	55	45	60 x 3	12			根据要求
27835-166030	M16	60	54,5	55	45	60 x 3	12			根据要求
27835-206030	M20	60	54,5	55	45	60 x 3	12			根据要求
27835-146040	M14	60	52,5	55	45	60 x 4	12			根据要求
27835-166040	M16	60	52,5	55	45	60 x 4	12			根据要求
27835-206040	M20	60	52,5	55	45	60 x 4	12			根据要求
