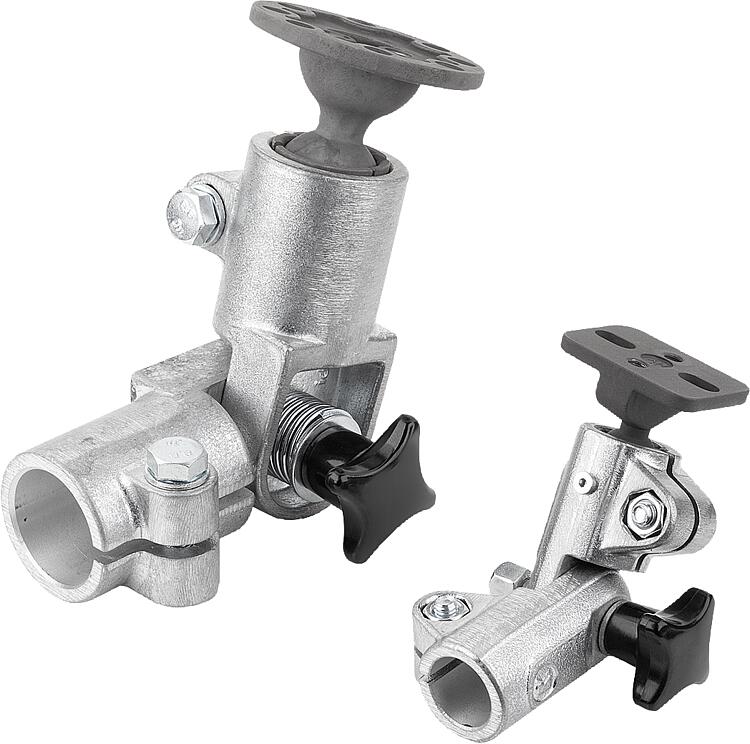

产品说明产品描述：管接头采用齿形设计，因此可以以 15° 的齿距旋转 180°。
管接头在球节上有一个可 360° 旋转的连接板，因此在进行调整时提供了更大的自由度。
传感器、反射器和其他元件等组件可以连接到这些组件上并单独调整。适用于需要精确对准和频繁重新调整的组件。
连接板的旋转范围是 60°。材料：铸铝。
圆柱形螺栓 ISO 4762 和六角螺母 DIN 985，钢制。规格：经光滑打磨处理。
镀锌圆柱形螺栓和六角螺母。提示：可与其他尺寸为 18 mm 和 30 mm 的管接头结合使用。
球节的特殊表面涂层可确保高强度夹紧。
拧紧夹紧螺钉的最大扭矩：
M6: 10 Nm。
M8: 25 Nm。
M10: 50 Nm。
关于力和力矩的数据是非约束性的指导值，由于不同的应用条件，如可夹紧型材的温度或表面特性，在个别情况下无法实现。
这些数据不代表产品的质量保证或保证属性。附件：- 圆形管和方形管 29050
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

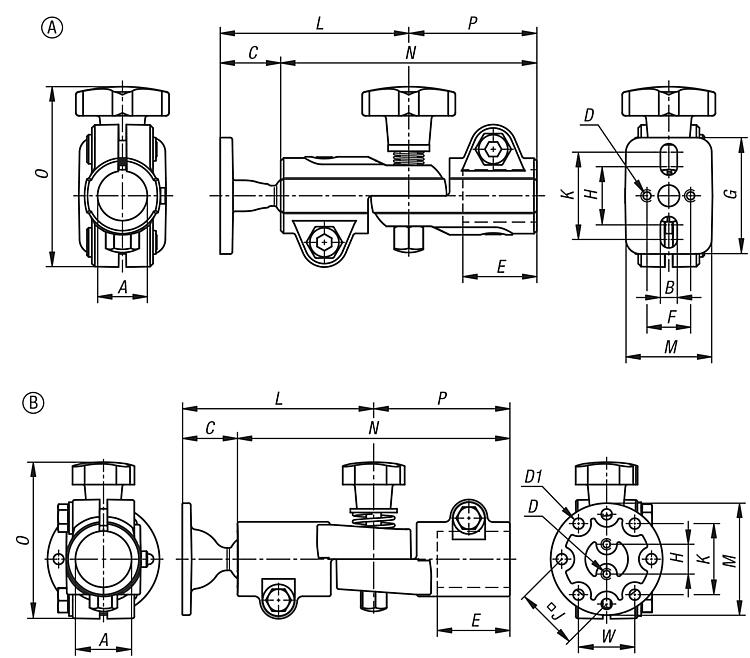

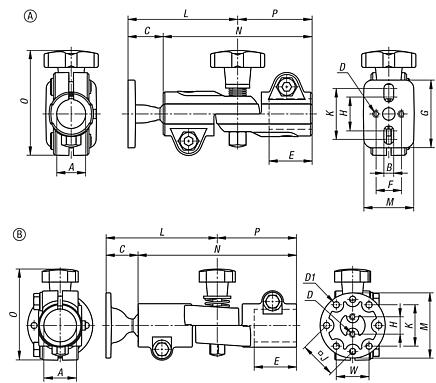

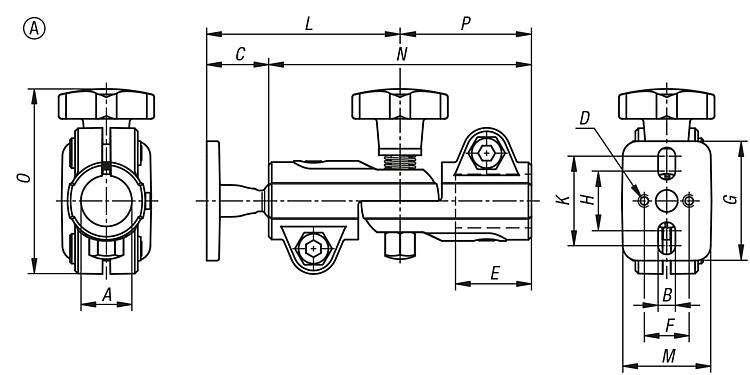

| 订货号 | 类型 | A
| B | C | D
| E | F | G | H | K | L | M | N | O | P | Mb (Nm) | CAD | 配件 | 价格 | 订购 |
|---|
| 29034-5181 | A | 18,1 | 5,5 | 21 | M5X10 | 25 | 15 | 40 | 20 | 30 | 65 | 30 | 88 | 62 | 44 | 9 |  | | 根据要求 | |
|

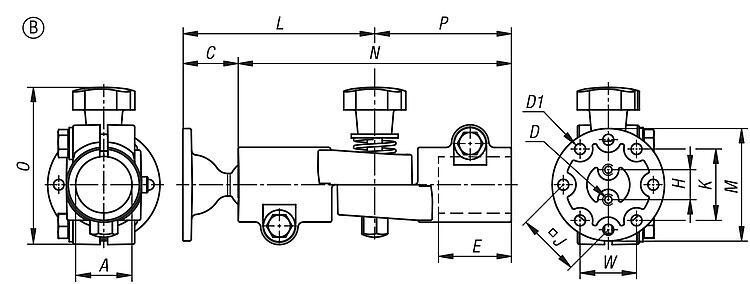

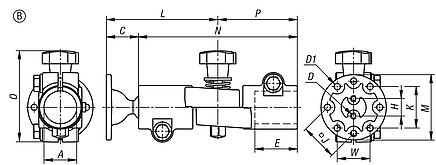

| 订货号 | 类型 | A
| C | D
| D1 | E | H | J | K | L | M | N | O | P | W | Mb (Nm) | CAD | 配件 | 价格 | 订购 |
|---|
| 29034-5301 | B | 30,1 | 30 | M6 | 5,8 | 45 | 16 | 34 | 38,1 | 103 | 60 | 146 | 84 | 73 | 30,2 | 40 | | | 根据要求 | |
|
|
|
