        用于圆管和方管的塑料螺旋塞

商品描述/产品说明

产品说明材料：聚乙烯基板。规格：黑色主体。提示：*由于材料性能和几何形状，该产品发生纵向变形，非常适合于滑动装置和脚塞。

薄片为闭合或断裂。由于生产技术的原因，残留的浇口可能超过轴的长度。
每个塞子的薄片数量在 2-4 片之间变化。

表中 ID 处指定合适管道后的指示为管壁厚。
应用：螺旋塞充当边缘保护装置或用于锁闭管端。装配：可以通过用手按压或用软面锤敲击来安装。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 29056 用于圆管和方管的塑料螺旋塞

276 kB

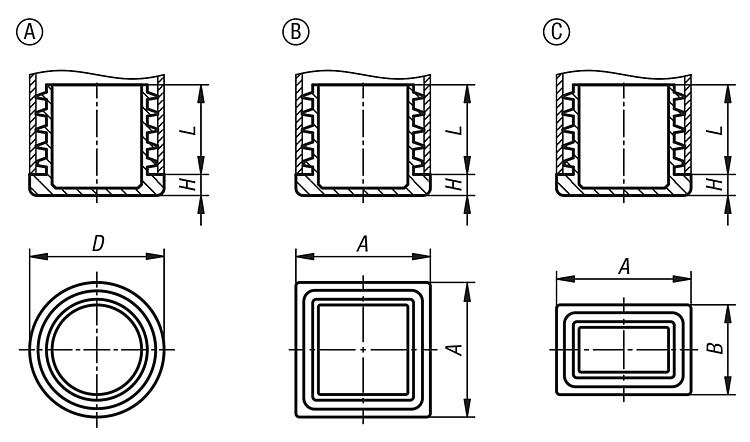

图片（总概述）

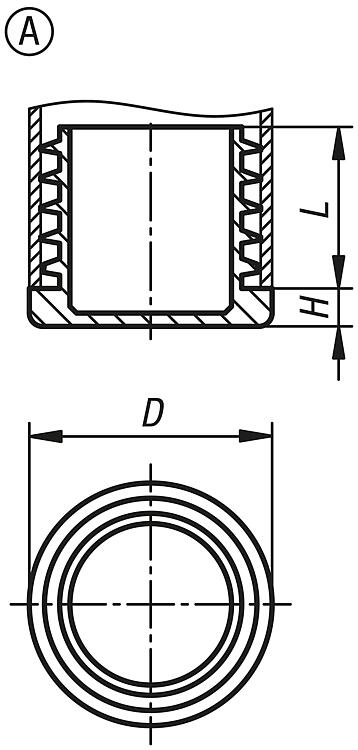

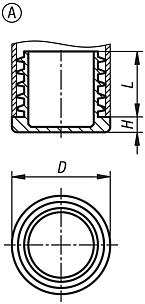

用于圆管和方管的塑料螺旋塞，A 型，圆形

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	D	H	L	适用	价格
29056-000100815	A	圆形	10	3,5	10	Ø10x0.8-1.5	根据要求
29056-000120820	A	圆形	12	3,5	10	Ø12x0.8-2	根据要求
29056-000130820	A	圆形	13	4	10,5	Ø13x0.8-2	根据要求
29056-000140820	A	圆形	14	5	11,5	Ø14x0.8-2	根据要求
29056-000150820	A	圆形	15	3	11,5	Ø15x0.8-2	根据要求
29056-000160820	A	圆形	16	5	11,5	Ø16x0.8-2	根据要求
29056-018150	A	圆形	18	5	11,5	Ø18x0,8-2	根据要求
29056-000182535	A	圆形	18	5	11,5	Ø18x2.5-3.5	根据要求
29056-000190825	A	圆形	19	5	11,5	Ø19x0.8-2.5	根据要求
29056-020200	A	圆形	20	5	11,5	Ø20x0,8-2,5	根据要求
29056-000210825	A	圆形	21	5	11,5	Ø21x0.8-2.5	根据要求
29056-000220830	A	圆形	22	5	11,5	Ø22x0.8-3	根据要求
29056-000230830	A	圆形	23	5	11,5	Ø23x0.8-3	根据要求
29056-000240825	A	圆形	24	5	11,5	Ø24x0.8-2.5	根据要求
29056-025200	A	圆形	25	5	11,5	Ø25x1-3	根据要求
29056-000253050	A	圆形	25	5	11,5	Ø25x3-5	根据要求
29056-000260830	A	圆形	26	5	11,5	Ø26x0.8-3	根据要求
29056-000270830	A	圆形	27	5	11,5	Ø27x0.8-3	根据要求
29056-000280825	A	圆形	28	5	11,5	Ø28x0.8-2.5	根据要求
29056-030200	A	圆形	30	5	11,5	Ø30x0,8-2,5	根据要求
29056-000302545	A	圆形	30	5	11,5	Ø30x2.5-4.5	根据要求
29056-000320830	A	圆形	32	5	11,5	Ø32x0.8-3	根据要求
29056-000322545	A	圆形	32	5	11,5	Ø32x2.5-4.5	根据要求
29056-000340830	A	圆形	34	5	11,5	Ø34x0.8-3	根据要求
29056-000343540	A	圆形	34	5	11,5	Ø34x3.5-4	根据要求
29056-000351030	A	圆形	35	5	11,5	Ø35x1-3	根据要求
29056-000353050	A	圆形	35	5	11,5	Ø35x3-5	根据要求
29056-000361030	A	圆形	36	5	11,5	Ø36x1-3	根据要求
29056-000371030	A	圆形	37	5	11,5	Ø37x1-3	根据要求
29056-000381030	A	圆形	38	5	11,5	Ø38x1-3	根据要求
29056-000383050	A	圆形	38	5	11,5	Ø38x3-5	根据要求
29056-040300	A	圆形	40	5	11,5	Ø40x1-3	根据要求
29056-040400	A	圆形	40	5	11,5	Ø40x3-5	根据要求
29056-000420825	A	圆形	42	5	11,5	Ø42x0.8-2.5	根据要求
29056-000422550	A	圆形	42	5	11,5	Ø42x2.5-5	根据要求
29056-000432025	A	圆形	43	5	11,5	Ø43x2-2.5	根据要求
29056-000433035	A	圆形	43	5	11,5	Ø43x3-3.5	根据要求
29056-000441232	A	圆形	44,5	5	11,5	Ø44.5x1.2-3.2	根据要求
29056-000450830	A	圆形	45	5	11,5	Ø45x0.8-3	根据要求
29056-000453050	A	圆形	45	5	11,5	Ø45x3-5	根据要求
29056-000461535	A	圆形	46	5	11,5	Ø46x1.5-3.5	根据要求
29056-000481236	A	圆形	48,4	6	11,5	Ø48.4x1.2-3.6	根据要求
29056-000482552	A	圆形	48,4	6	11,5	Ø48.4x2.5-5.2	根据要求
29056-000501025	A	圆形	50	5	11,5	Ø50x1-2.5	根据要求
29056-050400	A	圆形	50	5	11,5	Ø50x2,5-4,5	根据要求
29056-000521535	A	圆形	52	5	14,5	Ø52x1.5-3.5	根据要求
29056-000551030	A	圆形	55	5	14,5	Ø55x1-3	根据要求
29056-000553050	A	圆形	55	5	14,5	Ø55x3-5	根据要求
29056-000601030	A	圆形	60	5	18	Ø60x1-3	根据要求
29056-000603050	A	圆形	60	5	18	Ø60x3-5	根据要求
29056-000631535	A	圆形	63,5	5	21	Ø63.5x1.5-3.5	根据要求
29056-000651535	A	圆形	65	5	21	Ø65x1.5-3.5	根据要求
29056-000653050	A	圆形	65	5	21	Ø65x3-5	根据要求
29056-000701035	A	圆形	70	5	21	Ø70x1-3.5	根据要求
29056-000751035	A	圆形	75	6	21	Ø75x1-3.5	根据要求
29056-000753050	A	圆形	75	6	21	Ø75x3-5	根据要求
29056-000761540	A	圆形	76,2	6	21	Ø76.2x1.5-4	根据要求
29056-000803055	A	圆形	80	6	21	Ø80x3-5.5	根据要求
29056-000851540	A	圆形	85	6	21	Ø85x1.5-4	根据要求
29056-000891840	A	圆形	88,9	6	21	Ø88.9x1.8-4	根据要求
29056-000901540	A	圆形	90	6	21	Ø90x1.5-4	根据要求
29056-000951540	A	圆形	95	6	21	Ø95x1.5-4	根据要求
29056-001001540	A	圆形	100	6	28	Ø100x1.5-4	根据要求

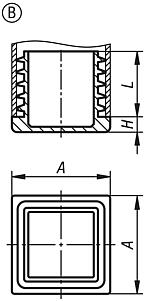

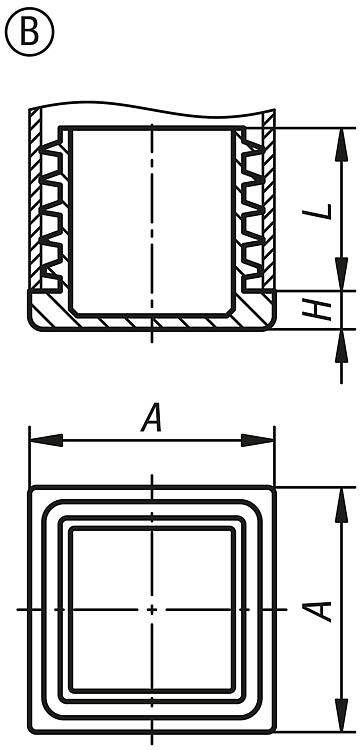

用于圆管和方管的塑料螺旋塞，B 型，正方形

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	A	H	L	适用	价格
29056-413130520	B	方形	13	4	11,5	-	根据要求
29056-415150820	B	方形	15	3	11,5	-	根据要求
29056-416160820	B	方形	16	5	11,5	-	根据要求
29056-418181530	B	方形	18	5	11,5	-	根据要求
29056-420100	B	方形	20	5	11,5	20 x 20 x 0,8-3	根据要求
29056-422220830	B	方形	22	5	11,5	-	根据要求
29056-425150	B	方形	25	5	11,5	25 x 25 x 1-3	根据要求
29056-428281030	B	方形	28	5	11,5	28x28x1-3	根据要求
29056-430200	B	方形	30	5	11,5	30 x 30 x 1-2,5	根据要求
29056-430302550	B	方形	30	5	11,5	-	根据要求
29056-432321035	B	方形	32	5	11,5	-	根据要求
29056-434341030	B	方形	34	5	14,5	34x34x1-3	根据要求
29056-435350830	B	方形	35	5	14,5	-	根据要求
29056-438381035	B	方形	38	5	14,5	-	根据要求
29056-440300	B	方形	40	5	11,5	40 x 40 x 1-3	根据要求
29056-440400	B	方形	40	5	11,5	40 x 40 x 3-5	根据要求
29056-445451030	B	方形	45	5	14,5	45x45x1-3	根据要求
29056-445453050	B	方形	45	5	14,5	45x45x3-5	根据要求
29056-448482545	B	方形	48	5	14,5	-	根据要求
29056-450500830	B	方形	50	5	14,5	-	根据要求
29056-450503050	B	方形	50	5	14,5	50x50x3-5	根据要求
29056-452521535	B	方形	52	5	14,5	-	根据要求
29056-455552045	B	方形	55	5	14,5	-	根据要求
29056-460601540	B	方形	60	5	21	-	根据要求
29056-465652045	B	方形	65	5	21	-	根据要求
29056-470702045	B	方形	70	5	18,7	-	根据要求
29056-475752045	B	方形	75	6	21	-	根据要求
29056-480802045	B	方形	80	6	21	-	根据要求
29056-490903050	B	方形	90	6	21	90x90x3-5	根据要求
29056-495953555	B	方形	95	6	21	-	根据要求
29056-400001040	B	方形	100	7	24	100x100x1-4	根据要求

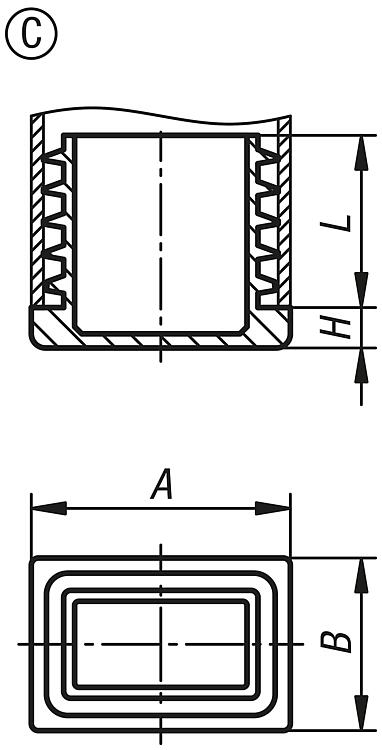

用于圆管和方管的塑料螺旋塞，C 型，矩形

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	A	B	H	L	适用	价格
29056-220100820	C	矩形	20	10	3	11,5	-	根据要求
29056-220151020	C	矩形	20	15	5	11,5	20x15x1-2	根据要求
29056-225100820	C	矩形	25	10	3	11,5	-	根据要求
29056-225150825	C	矩形	25	15	5	11,5	-	根据要求
29056-225201030	C	矩形	25	20	5	11,5	25x20x1-3	根据要求
29056-230100820	C	矩形	30	10	3	11,5	-	根据要求
29056-230150825	C	矩形	30	15	5	11,5	-	根据要求
29056-230201030	C	矩形	30	20	5	11,5	30x20x1-3	根据要求
29056-230250830	C	矩形	30	25	5	11,5	-	根据要求
29056-235100820	C	矩形	35	10	3,5	11,5	-	根据要求
29056-235151030	C	矩形	35	15	5	11,5	35x15x1-3	根据要求
29056-235200830	C	矩形	35	20	5	11,5	-	根据要求
29056-235250830	C	矩形	35	25	5	11,5	-	根据要求
29056-240151020	C	矩形	40	15	5	11,7	40x15x1-2	根据要求
29056-240200830	C	矩形	40	20	5	11,5	-	根据要求
29056-240251035	C	矩形	40	25	5	11,5	-	根据要求
29056-240301030	C	矩形	40	30	5	11,5	40x30x1-3	根据要求
29056-240351030	C	矩形	40	35	5	11,5	40x35x1-3	根据要求
29056-245201030	C	矩形	45	20	5	11,5	45x20x1-3	根据要求
29056-245250830	C	矩形	45	25	5	11,5	-	根据要求
29056-245300830	C	矩形	45	30	5	11,5	-	根据要求
29056-245351035	C	矩形	45	35	5	11,5	-	根据要求
29056-250100820	C	矩形	50	10	3,5	11,5	-	根据要求
29056-250200830	C	矩形	50	20	5	14,5	-	根据要求
29056-250250830	C	矩形	50	25	5	14,5	-	根据要求
29056-250301030	C	矩形	50	30	5	14,5	50x30x1-3	根据要求
29056-250351035	C	矩形	50	35	5	14,5	-	根据要求
29056-250400830	C	矩形	50	40	5	14,5	-	根据要求
29056-255401540	C	矩形	55	40	5	14,5	-	根据要求
29056-260151020	C	矩形	60	15	5	14,5	60x15x1-2	根据要求
29056-260201030	C	矩形	60	20	5	14,5	60x20x1-3	根据要求
29056-260250830	C	矩形	60	25	5	14,5	-	根据要求
29056-260301030	C	矩形	60	30	5	14,5	60x30x1-3	根据要求
29056-260351535	C	矩形	60	35	5	14,5	-	根据要求
29056-260401030	C	矩形	60	40	5	14,5	60x40x1-3	根据要求
29056-260451540	C	矩形	60	45	5	14,5	-	根据要求
29056-260501535	C	矩形	60	50	5	14,5	-	根据要求
29056-270301030	C	矩形	70	30	5	14,5	70x30x1-3	根据要求
29056-270351535	C	矩形	70	35	5	14,5	-	根据要求
29056-270401030	C	矩形	70	40	5	14,5	70x40x1-3	根据要求
29056-270502040	C	矩形	70	50	5	14,5	70x50x2-4	根据要求
29056-275251025	C	矩形	75	25	5	14,5	-	根据要求
29056-275500825	C	矩形	75	50	5	14,5	-	根据要求
29056-280251030	C	矩形	80	25	5	14,5	*80x25x1-3	根据要求
29056-280301025	C	矩形	80	30	5	14,5	-	根据要求
29056-280401030	C	矩形	80	40	5	14,5	80x40x1-3	根据要求
29056-280451535	C	矩形	80	45	5	14,5	-	根据要求
29056-280501535	C	矩形	80	50	5	21,5	-	根据要求
29056-280601545	C	矩形	80	60	5	24	-	根据要求
29056-290402040	C	矩形	90	40	5	14,5	*90x40x2-4	根据要求
29056-290502045	C	矩形	90	50	5	21,5	-	根据要求
29056-290703055	C	矩形	90	70	6	21,5	-	根据要求
29056-200301535	C	矩形	100	30	5	14,5	-	根据要求
29056-200401535	C	矩形	100	40	5	14,5	-	根据要求
29056-200501545	C	矩形	100	50	5	24	-	根据要求
29056-200602545	C	矩形	100	60	6	24,5	-	根据要求
29056-200803055	C	矩形	100	80	6	24	-	根据要求
