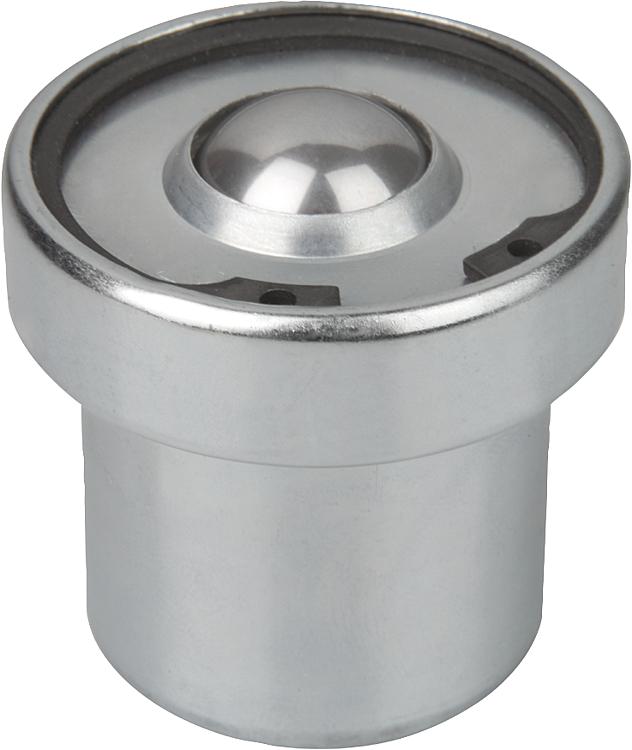

万向球带弹簧元件

商品描述/产品说明

产品说明材料：钢制镀锌。提示：带弹簧元件的万向球可在不平整工件时实现均匀负载分配。

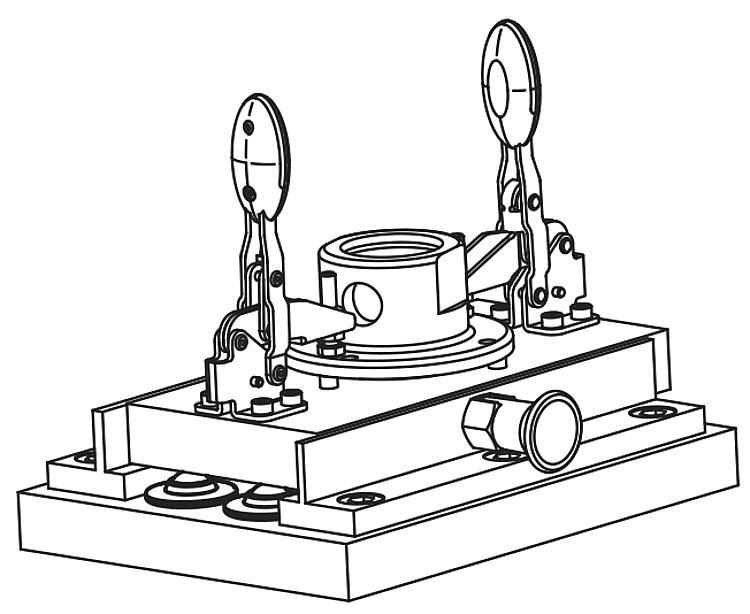

在冲切机、压弯机等机器中使用时，此元件在加工过程结束后再次弹回出来并且工件可被滚出。

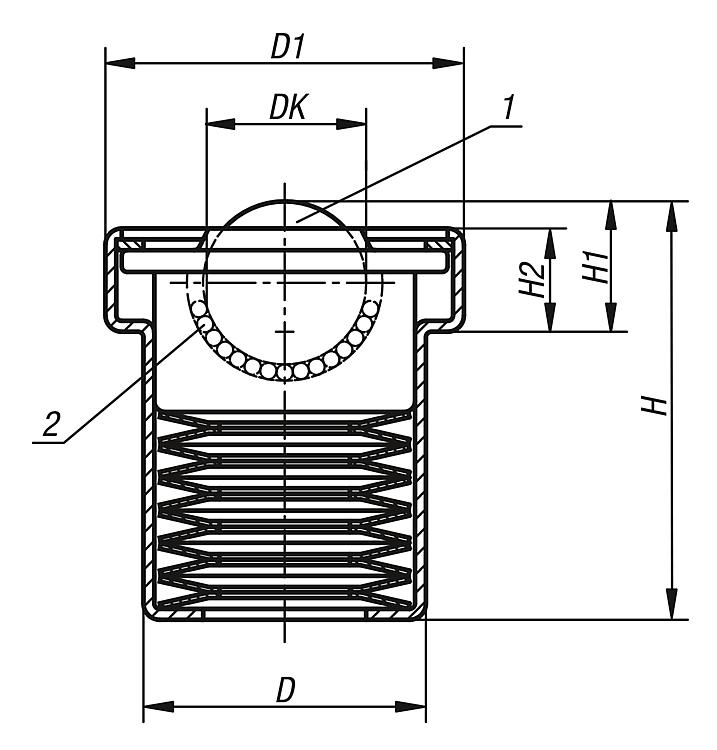

使用极限力 (N) 时万向球完全沉入。图纸提示：

1) 负载球
2) 支承球

B 型：镀锌盖罩和壳体，钢制珠
C 型：镀锌盖罩和壳体，不锈钢珠

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	B C	22,2 30 45	39 48,2 66,4	50 62 85	51,5 70 100,5	18,5 24,4 35,6	14 17,7 24,2	730 1350 2280	860 1600 2770	+25 / -7,5 +15 / -7,5				Reset
订货号	类型	DK	D	D1	H	H1	H2	初始弹力（N）	终点弹力（N）	初始终点位置弹力偏差（%）	CAD	配件	价格	订购
95154-122	B	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5			根据要求
95154-130	B	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5			根据要求
95154-145	B	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5			根据要求
95154-222	C	22,2	39	50	51,5	18,5	14	730	860	+25 / -7,5			根据要求
95154-230	C	30	48,2	62	70	24,4	17,7	1350	1600	+15 / -7,5			根据要求
95154-245	C	45	66,4	85	100,5	35,6	24,2	2280	2770	+15 / -7,5			根据要求
