norelem 万向球

norelem 万向球方便轻松推动、旋转和引导散装物料。万向球作为输送系统、进料装置、加工机床以及包装装置中的模块，其绝佳功能已通过验证-不管是重型还是敏感性运输物品：用万向球可以轻松运输。

万向球的应用领域

norelem 万向球用于冲压机、折弯机和测量仪表，用于输送材料到无尘室和微型仪表，也用于货物封包和输送装置。因此，norelem 万向球为任何运输要求提供了解决方案。

传送带技术

- 球面工作台、旋转工作台、拣选机和配料机的分向器

- 循环输送机的交叉点

- 机场的行李分选系统

- 钢管运输

- 升降平台

一般机械制造

- 板材加工机送料台

- 折边机的固定装置

- 加工中心的输送装置

- 大型电机驱动装配辅助工具

更多应用领域

- 特种机械制造

- 航空技术行业

- 饮料和石材加行业

norelem 万向球的优点

- 万向球的设计确保在所有安装位置都能精确滚动

- 万向球确保完全承载能力

- 万向球维护成本低

- 几乎所有型号的万向球都采用浸油毡密封来防止灰尘污染

- 可以快速、经济地安装万向球

万向球规格型号

带实心钢壳的万向球

微型万向球

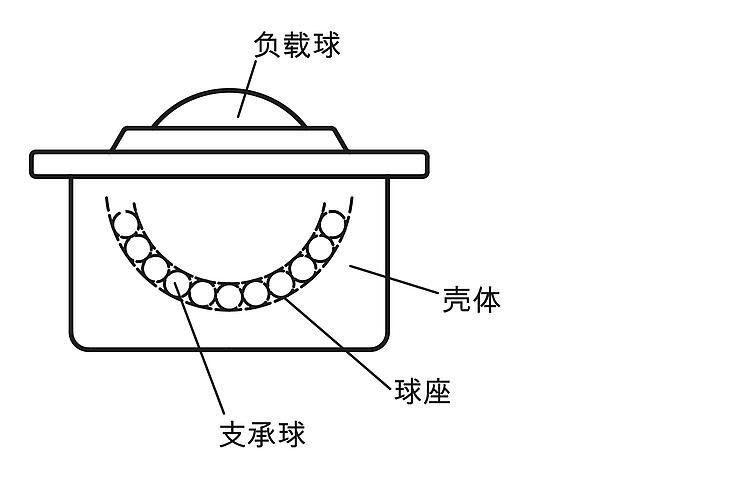

norelem 还提供另一种形式 的微型万向球 。这种特殊规格主要用于测量仪器、向无尘区域和微型仪表输送材料。万向球由一个带集成轴瓦的壳体、一个盖罩、一个负载球和多个承载球组成。norelem 在线商店提供钢和不锈钢规格的迷你万向球。

带钢壳的万向球

norelem

负载球

负载球为客户提供了额外的选择。除了钢和不锈钢，还可以选择聚酰胺负载球。

适用于室外区域的重载万向球

全钢制万向球设计在冲击负荷下具有较长的使用寿命。所有装置交货时都已配备全钢制壳体和经硬化处理的表面。由于大量的自洁口，万向球具有很高的自洁度。因此它们尤其适用于外部设备。

带螺栓的万向球

万向球具有较大的支撑范围。由于钻孔的固定，其具有高度的稳定性和承载能力。支撑球的成型防尘密封圈位于外部。

带紧固元件/紧固孔的万向球

带紧固元件/xs:link> 或紧固孔的万向球（无外壳） 可轻松从作用侧安装和拆卸。带紧固元件的万向球用弹簧卡扣进行固定。容许安装孔有较大公差。

带弹簧元件的万向球

带弹簧元件 的万向球可在运送不平整工件时实现均匀负载分配。在冲切机、压弯机等机器中使用时，此元件在加工过程结束后再次弹出并且工件可被滚出。

公差环

通过使用公差环可实现待连接部件之间的较大公差范围。万向球可快速有效地安装。

安装说明及技术参数

安装说明和技术数据也可以在我们的 norelem 万向球 (95000) 数据表中找到。

确定万向球负载

万向球的排列

输送速度和负载能力

估算使用寿命

L =(C/F)³ x 10⁶ 转



L = 使用寿命

C = 额定载荷 (N)

F = 载荷 (N)

注意：使用高温润滑剂（参见万向球数据表）(95000)。

耐温性

确定带弹簧的万向球负载
