        不锈钢快锁插销，可伸缩，带旋转驱动器和不锈钢旋转头

商品描述/产品说明

产品说明材料：

不锈钢壳体和螺栓 1.4305。
不锈钢旋钮 1.4301。

规格：亮色。提示：随供了 M2 或 M3 不锈钢固定螺栓。
安装方式 1，用于板厚 6 mm。
安装方式 2，用于板厚 > 6 至 14 mm。

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。
使用说明：确保旋钮处于“OFF”档位，且螺栓缩回。

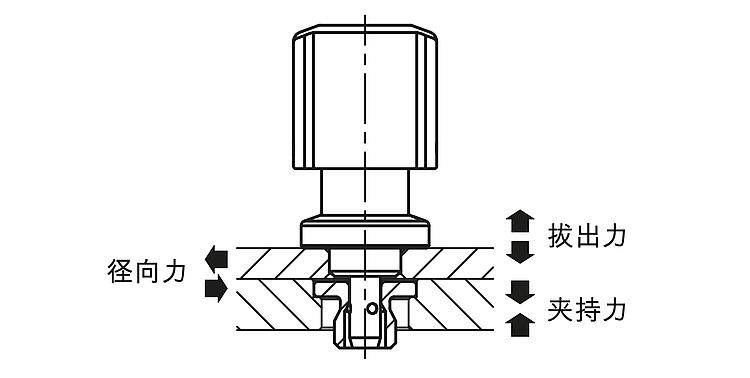

将快锁插销滑动或放置在固定衬套上。将旋钮向下按并拧到档位“ON”上。附件：用于快锁插销 03192-02 的固定衬套。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03191-99 不锈钢快锁插销，可伸缩，带旋转驱动器和不锈钢旋转头

361 kB

图纸

商品选择/筛选

	14 18	6 10	25 34	28 36	21 28	14 18	26 35	4,4 6,5	2,4 3,4	58 66	6,5 10	43,5 50	5,5	19,5 21,5	M2x3 M3x4	6	6-10 6-14	2,5				Reset
订货号	D	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	L1	L2	M	T	T1	T2	CAD	配件	价格	订购
03191-99-1620	14	6	25	28	21	14	26	4,4	2,4	58	6,5	43,5	5,5	19,5	M2x3	6	6-10	2,5			根据要求
03191-99-11022	18	10	34	36	28	18	35	6,5	3,4	66	10	50	5,5	21,5	M3x4	6	6-14	2,5			根据要求

	3 9	30 50	0,5 1,5	90 150	≤180 °C				Reset
订货号	径向力 kN	夹紧力 N	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
03191-99-1620	3	30	0,5	90	≤180 °C			根据要求
03191-99-11022	9	50	1,5	150	≤180 °C			根据要求
