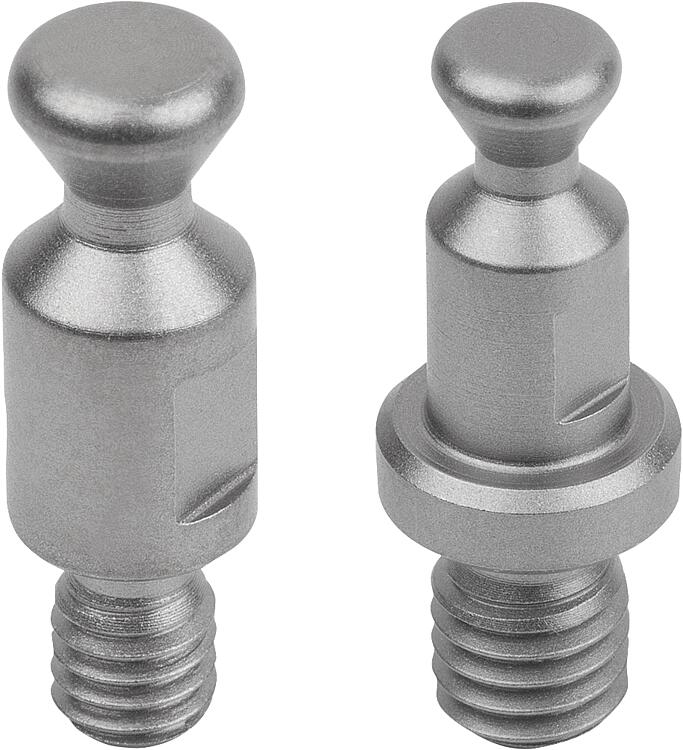

产品说明材料：不锈钢。规格：经硬化处理。提示：安装方式 1 带 A 型夹紧销，用于板厚 6 mm 和带 B 型夹紧销，用于板厚 9 mm。
安装方式 2 带 A 型夹紧销，用于板厚 > 6 至 20 mm 和带 B 型夹紧销，用于板厚 > 9 至 20 mm。

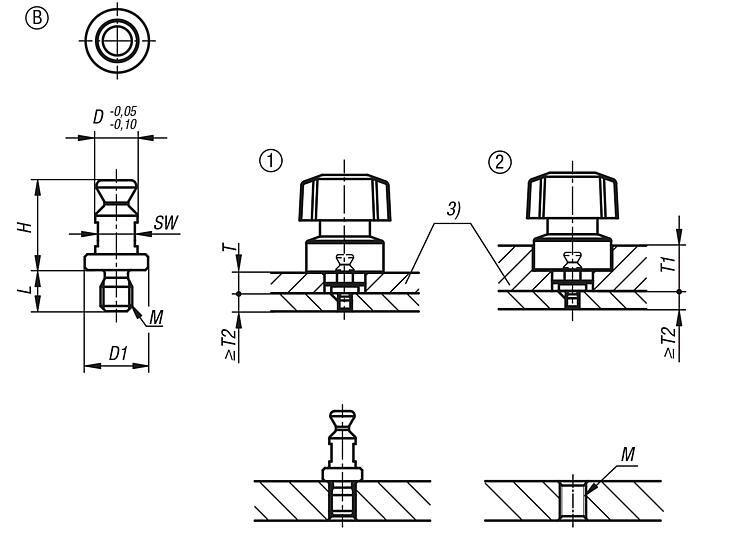

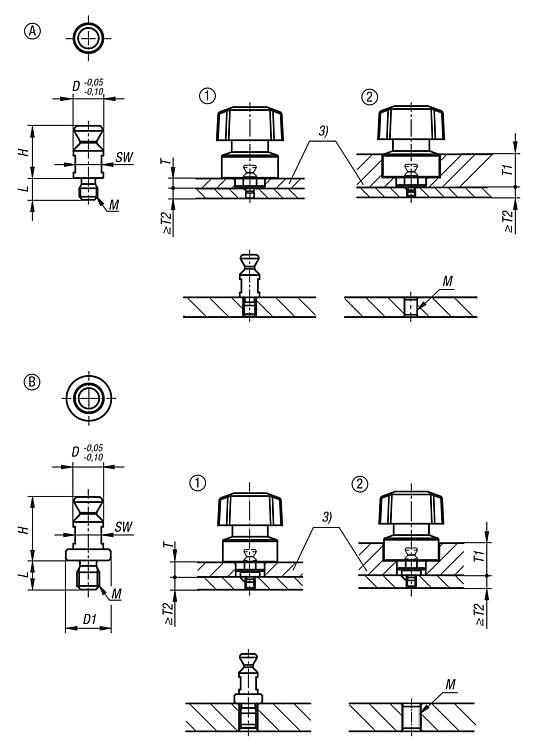

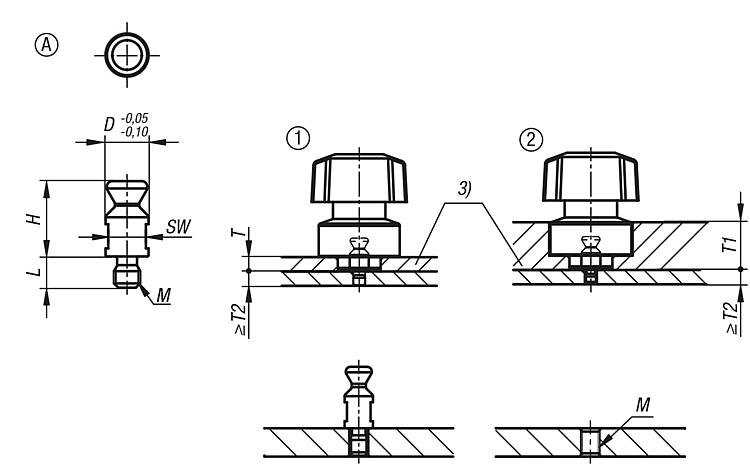

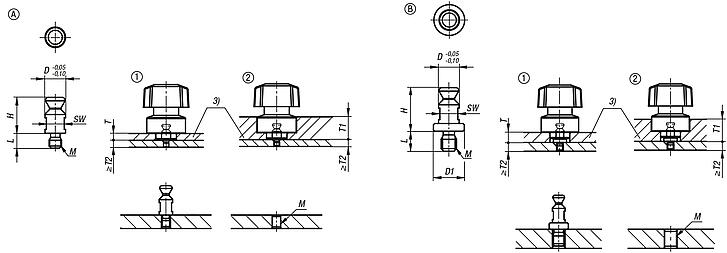

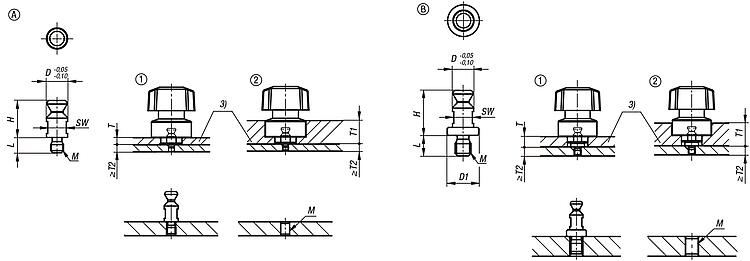

颜色可能因硬化而与图片有所差异。使用说明：将夹紧销拧入螺纹中并拧紧。详见装配图纸。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | | | | | | | | Reset |
|---|
| 订货号 | 类型 | L | D

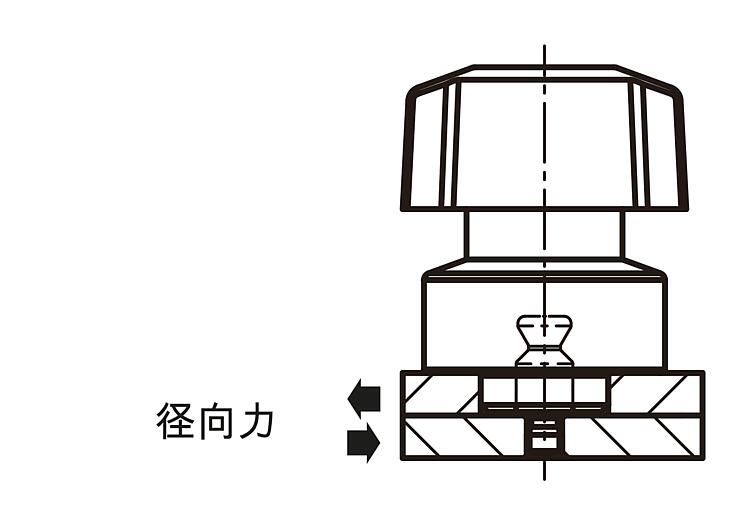

| H | M | T | T1 | T2 | SW | 径向力
kN | CAD | 配件 | 价格 | 订购 |
|---|
| 03192-09-06041 | A | 5,8 | 6 | 13 | M4 | 6 | 6-20 | 6 | 5 | 1,1 |  | | 根据要求 | | | 03192-09-08051 | A | 5,8 | 8 | 14 | M5 | 6 | 6-20 | 6 | 7 | 1,8 | | | 根据要求 | |
|
|
|
|
