不锈钢重型快锁插销，可伸缩，带旋转驱动器和不锈钢旋转头

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 快锁插销
        不锈钢重型快锁插销，可伸缩，带旋转驱动器和不锈钢旋转头

商品描述/产品说明

产品说明材料：

不锈钢 1.4305 外壳。
钢制螺栓。
不锈钢旋钮 1.4301。

规格：光亮不锈钢。
镀镍钢。提示：随供了 M2 或 M3 不锈钢固定螺栓。
安装方式 1，用于板厚 6 mm。
安装方式 2，用于板厚 > 6 至 20 mm。

如果超过夹持力，则板与板之间会产生 0.1 mm 以上的间隙。
使用说明：确保旋钮处于“OFF”档位，且螺栓缩回。
将快锁插销滑动或放置在固定衬套上。将旋钮向下按并拧到档位“ON”上。完全夹紧时会听到一声咔嗒。附件：快锁插销的钢制固定衬套 03191-95。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03191-91 不锈钢重型快锁插销，可伸缩，带旋转驱动器和不锈钢旋转头

315 kB

图纸

商品选择/筛选

	钢制销钉	16 20	12 16	27 36	35 50	23 30	16 20	28 37	4,4 6,5	2,4 3,4	52 66	10 14	35 44	5,5	17,5 21,5	M02X4 M03X6	6	6-16 6-20	2,5				Reset
订货号	类型 2	D	D1	D2	D3	D4	D5	D6	D7	D8	H	H1	H2	L1	L2	M	T	T1	T2	CAD	配件	价格	订购
03191-91-11218	钢制销钉	16	12	27	35	23	16	28	4,4	2,4	52	10	35	5,5	17,5	M02X4	6	6-16	2,5			根据要求
03191-91-11622	钢制销钉	20	16	36	50	30	20	37	6,5	3,4	66	14	44	5,5	21,5	M03X6	6	6-20	2,5			根据要求

	钢制销钉	10 15	1000 2000	4 8	2500 5000	≤180 °C				Reset

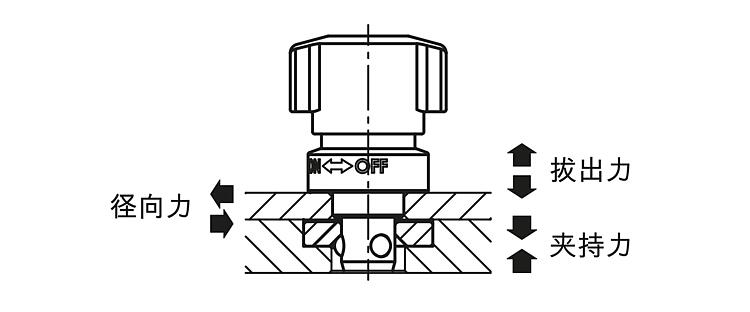

订货号	类型 2	径向力 kN	夹紧力 N	拔出力 F kN	夹持力 N	工作温度	CAD	配件	价格	订购
03191-91-11218	钢制销钉	10	1000	4	2500	≤180 °C			根据要求
03191-91-11622	钢制销钉	15	2000	8	5000	≤180 °C			根据要求

	快锁插销	重型	钢制销钉	-				Reset
订货号	名称	类型 1	类型 2	形状类型	CAD	配件	价格	订购
03191-91-11218	快锁插销	重型	钢制销钉	-			根据要求
03191-91-11622	快锁插销	重型	钢制销钉	-			根据要求
