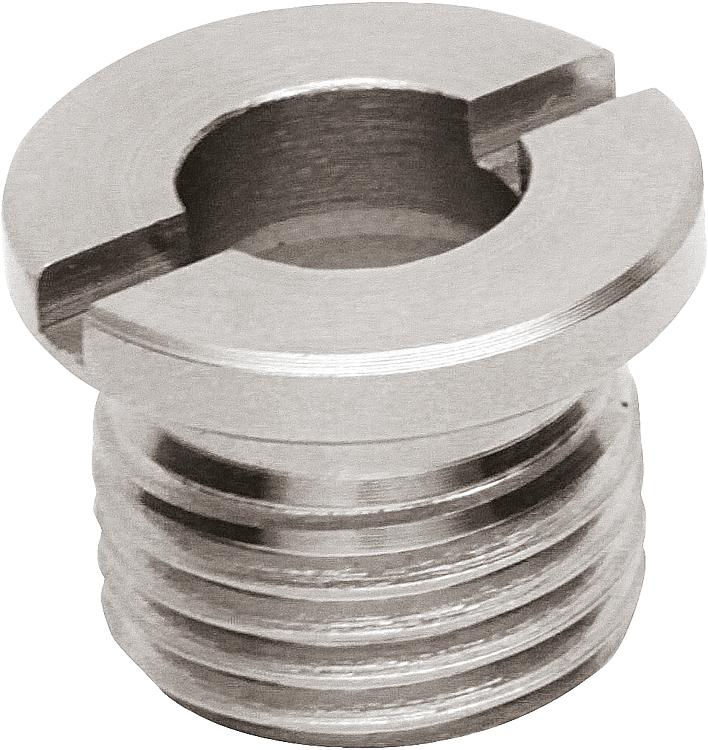

03192-02

衬套，适用快锁插销

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 快锁插销
        衬套，适用快锁插销

商品描述/产品说明

产品说明材料：钢或不锈钢规格：镀镍钢。

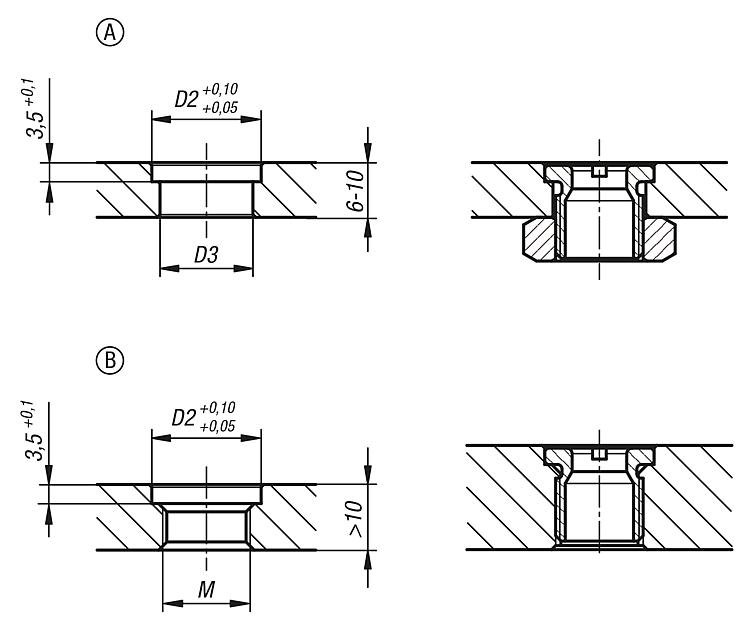

光亮不锈钢。提示：A 型安装尺寸：
用螺母固定，板厚最大 10 mm。
B 型安装尺寸：
已旋入，用于板厚大于 10 mm 或在盲孔中。根据要求：匹配的螺母 (07212) 和安装工装 (03040)。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03192-02 衬套，适用于快锁插销

342 kB

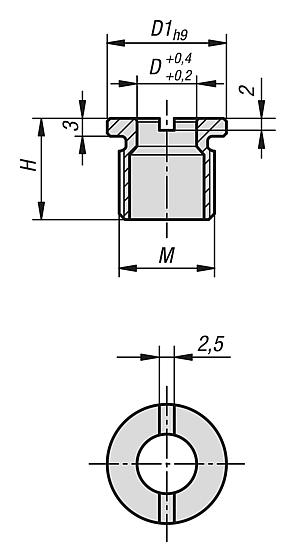

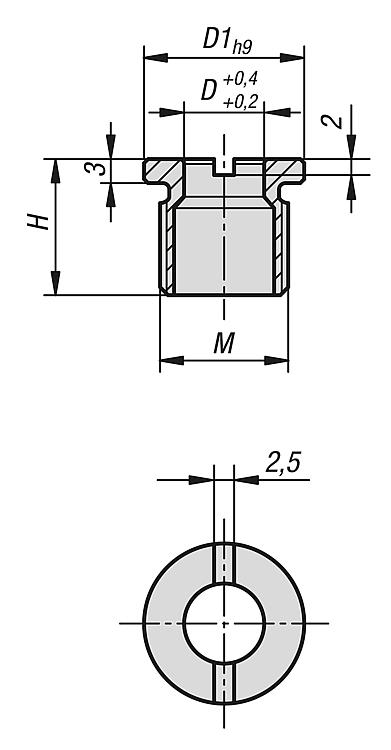

图纸

商品选择/筛选

订货号	材料	D	D1	M	H	D2	D3	价格
03192-02-6	钢制	6	16	M12x1,5	15	16	13	根据要求
03192-02-10	钢制	10	20	M16x1,5	17	20	17	根据要求
03192-02-61	不锈钢	6	16	M12x1,5	15	16	13	根据要求
03192-02-101	不锈钢	10	20	M16x1,5	17	20	17	根据要求
