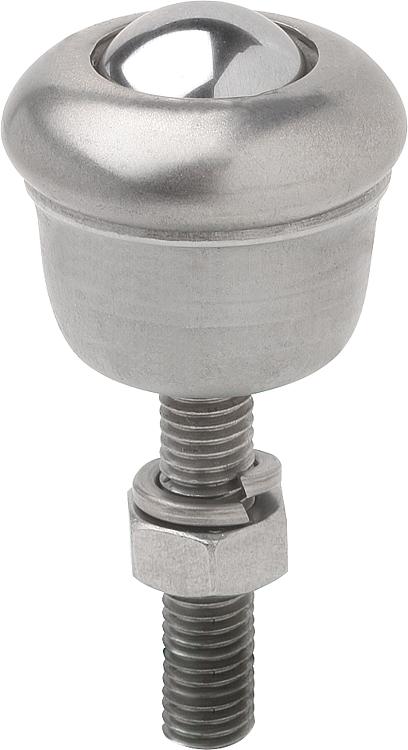

        带螺栓销的万向球

商品描述/产品说明

产品说明材料：

不锈钢 1.4021 球形元件。
不锈钢 1.4301 壳体

规格：亮色。提示：万向球具有较大的支撑范围。
由于钻孔的固定，其具有高度的稳定性和承载能力。
支撑球的成型防尘密封圈位于外部图纸提示：

1) 负载球
2) 支承球

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 95182-01 带螺栓销的万向球

183 kB

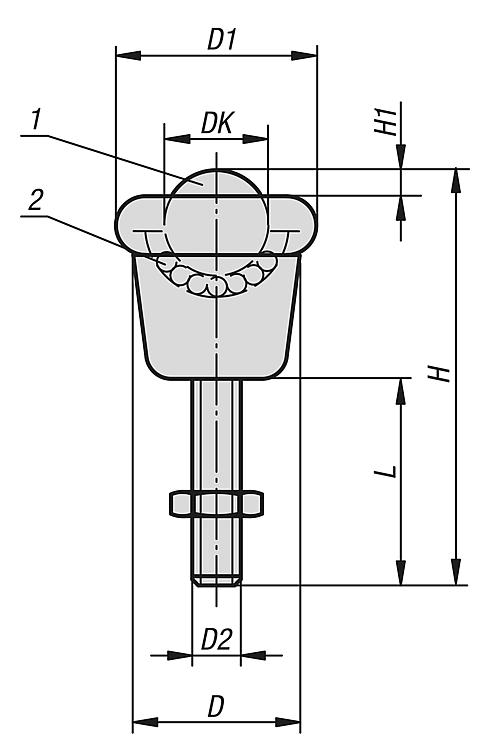

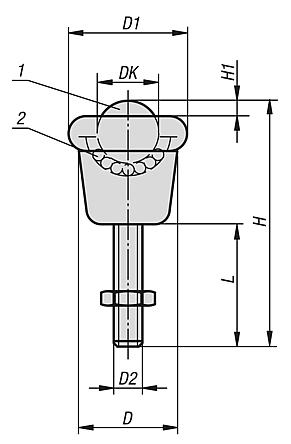

图纸

商品选择/筛选

订货号	DK	D	D1	D2	H	H1	L	安装螺栓锁紧扭矩 Nm	额定负载 C（N）	CAD	配件	价格	订购
95182-01-190820	19	25,4	32,1	M8	50,2	4,7	20	15	250			根据要求
95182-01-190835	19	25,4	32,1	M8	75,2	4,7	45	15	250			根据要求
