22281-52弧形或椭圆形轮廓 TS 链条张紧器 |
返回 |
|
|
产品说明材料：外壳为钢制。
链条滑块采用超高分子量聚乙烯 PE-UHMW。规格：外壳镀锌并涂成黑色。提示：根据 ISO 606，准备安装链条张紧器，以实现滚子链的低噪音和低磨损运行。如果没有足够的空间容纳传统的张紧系统，则使用 TS 链条张紧器。链条下仅需 40 mm 的间隙。

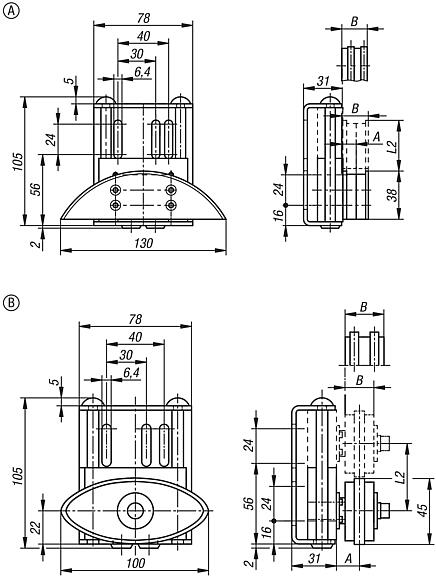

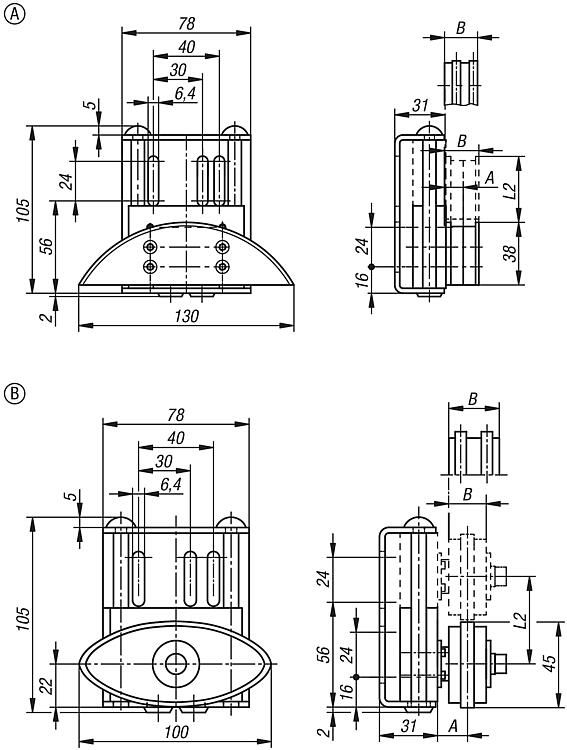

有两种不同型号可供选择：
A 型：带弧形轮廓。
B 型：椭圆形轮廓（如果一侧磨损，可简单旋转轮廓，使用另一侧）。
TS 链条张紧器配有两个预紧压力弹簧。它们可以单独触发，并允许三种不同的夹紧压力设置。基本上，外壳上的孔和槽孔的布置便于组装，并为重新夹紧提供了额外的调整选项。温度范围：-20 °C 到 +60 °C（短时温度达 +80 °C）。装配：最好将其直接安装在驱动轮后方，以尽可能缩短需要张紧的松弛边长度。为减少磨损，应使多个链节接触。
TS 链条张紧器在交付时处于锁定状态。只有在组装后，才能根据所需的夹持力释放一或两个弹簧。拧松锁紧螺钉约四圈。
仅释放左侧弹簧：夹持力轻。
仅释放右侧弹簧：夹持力重。
释放两个弹簧：夹持力超重。附件：角形托架 22281-90。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

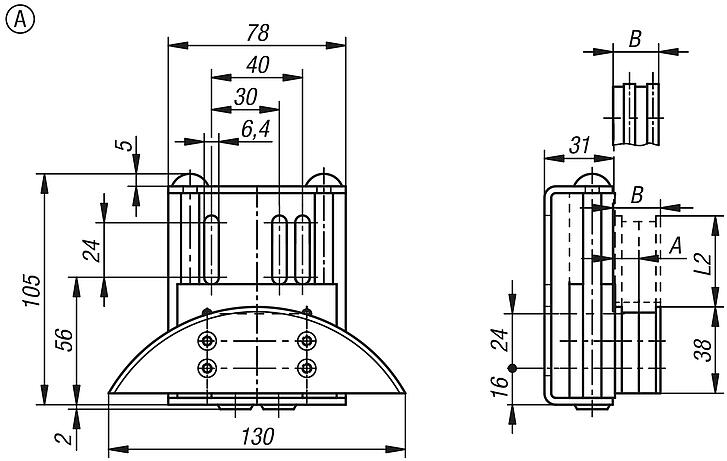

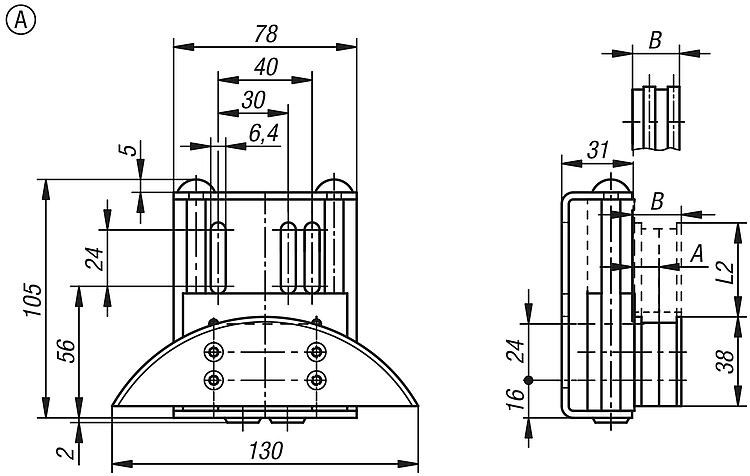

弧形或椭圆形轮廓 TS 链条张紧器，A 型 |
更多信息 |
| | | | -
- 10
- 16,5
- 15,6
- 14,8
- 7,5
- 15,2
- 11,3
- 7,4
- 9,4
| | | -
- 06 B-1
- 08 B-1
- 10 B-1
- 12 B-1
- 06 B-2
- 08 B-2
- 10 B-2
- 05 B-3
- 06 B-3
| | | | | -
- 3/8X7/32
- 1/2X5/16
- 5/8X3/8
- 3/4X7/16
- 8,0mmX3,0mm
| | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | A | B
| 尺寸 | ISO 编号 | 夹持力
双侧弹簧已释放
(N)
| 夹持力
左侧弹簧已释放
(N)
| 夹持力
右侧弹簧已释放
(N)
| 夹紧行程
L2 | 节距，英寸 | 合适的
安装支架
| CAD | 配件 | 价格 | 订购 |
|---|
| 22281-52-1061 | A | 弧形轮廓 | 10 | 20 | TS | 06 B-1 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1081 | A | 弧形轮廓 | 16,5 | 20 | TS | 08 B-1 | 190-96 | 58-32 | 132-60 | 40 | 1/2X5/16 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1101 | A | 弧形轮廓 | 15,6 | 20 | TS | 10 B-1 | 190-96 | 58-32 | 132-60 | 40 | 5/8X3/8 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1121 | A | 弧形轮廓 | 14,8 | 20 | TS | 12 B-1 | 190-96 | 58-32 | 132-60 | 40 | 3/4X7/16 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1062 | A | 弧形轮廓 | 7,5 | 20 | TS | 06 B-2 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1082 | A | 弧形轮廓 | 15,2 | 32 | TS | 08 B-2 | 190-96 | 58-32 | 132-60 | 40 | 1/2X5/16 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1102 | A | 弧形轮廓 | 11,3 | 32 | TS | 10 B-2 | 190-96 | 58-32 | 132-60 | 40 | 5/8X3/8 | 22281-90-29900 | | | 根据要求 | | | 22281-52-1053 | A | 弧形轮廓 | 7,4 | 20 | TS | 05 B-3 | 190-96 | 58-32 | 132-60 | 40 | 8,0mmX3,0mm | 22281-90-29900 | | | 根据要求 | | | 22281-52-1063 | A | 弧形轮廓 | 9,4 | 32 | TS | 06 B-3 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | |
|

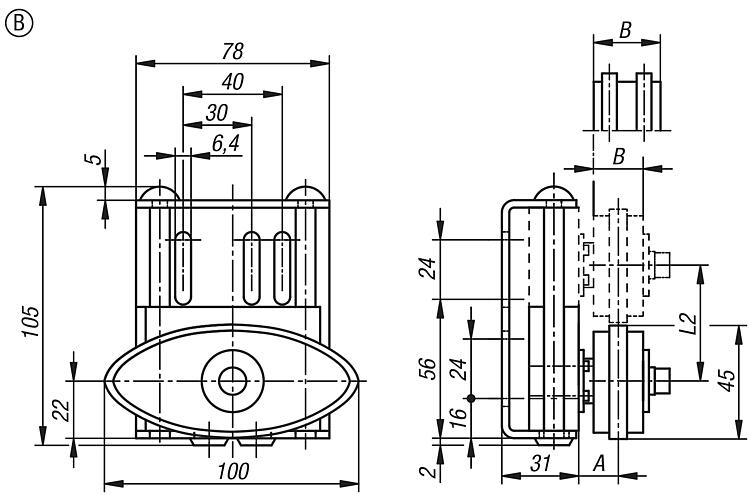

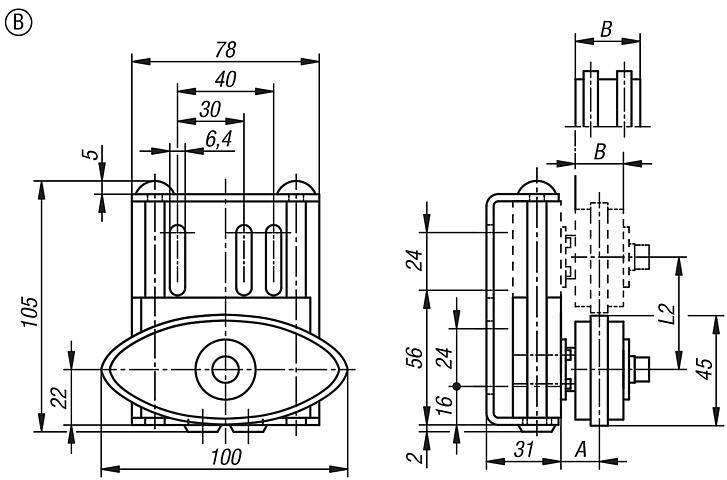

弧形或椭圆形轮廓 TS 链条张紧器，B 型 |
更多信息 |
| | | | | | | -
- 05 B-3
- 06 B-1
- 06 B-2
- 06 B-3
- 08 B-1
- 08 B-2
- 10 B-1
- 10 B-2
- 12 B-1
| | | | | -
- 8,0mmX3,0mm
- 3/8X7/32
- 1/2X5/16
- 5/8X3/8
- 3/4X7/16
| | | | | Reset |
|---|
| 订货号 | 类型 | 形状类型 | A | B
| 尺寸 | ISO 编号 | 夹持力
双侧弹簧已释放
(N)
| 夹持力
左侧弹簧已释放
(N)
| 夹持力
右侧弹簧已释放
(N)
| 夹紧行程
L2 | 节距，英寸 | 合适的
安装支架
| CAD | 配件 | 价格 | 订购 |
|---|
| 22281-52-2053 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 05 B-3 | 190-96 | 58-32 | 132-60 | 40 | 8,0mmX3,0mm | 22281-90-29900 | | | 根据要求 | | | 22281-52-2061 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 06 B-1 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2062 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 06 B-2 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2063 | B | 椭圆形轮廓 | 23 | 32 | TS-EP | 06 B-3 | 190-96 | 58-32 | 132-60 | 40 | 3/8X7/32 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2081 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 08 B-1 | 190-96 | 58-32 | 132-60 | 40 | 1/2X5/16 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2082 | B | 椭圆形轮廓 | 23 | 32 | TS-EP | 08 B-2 | 190-96 | 58-32 | 132-60 | 40 | 1/2X5/16 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2101 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 10 B-1 | 190-96 | 58-32 | 132-60 | 40 | 5/8X3/8 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2102 | B | 椭圆形轮廓 | 23 | 32 | TS-EP | 10 B-2 | 190-96 | 58-32 | 132-60 | 40 | 5/8X3/8 | 22281-90-29900 | | | 根据要求 | | | 22281-52-2121 | B | 椭圆形轮廓 | 17 | 20 | TS-EP | 12 B-1 | 190-96 | 58-32 | 132-60 | 40 | 3/4X7/16 | 22281-90-29900 | | | 根据要求 | |
|
|
|
