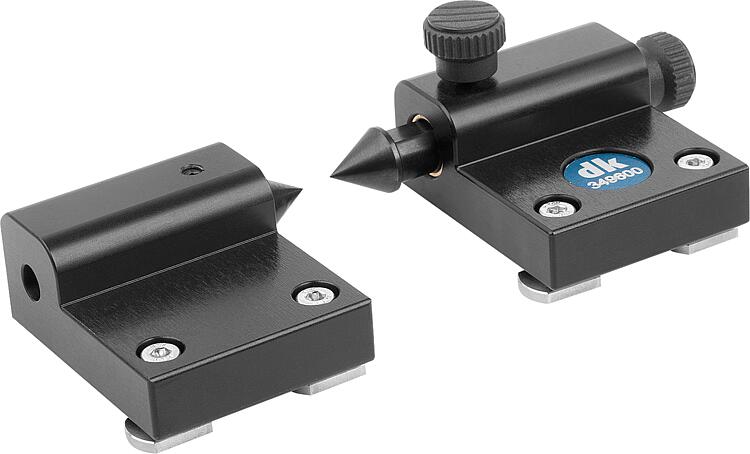

产品说明材料：铝制尾座。
钢制尖端。规格：硬质涂层尾座。
尖端经氮碳共渗处理。提示：尾座由固定尖端和可移动尖端两部分组成。可移动支架由弹簧加载并可锁定。可根据需要更换尖端（尾座尖端 34024-01）。
适用于快速更换托盘系统 34022 的 T 型槽。
D 最小值和 D 最大值指待测工件。附件：尖端 34024-01。
快速更换托盘系统 34022。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

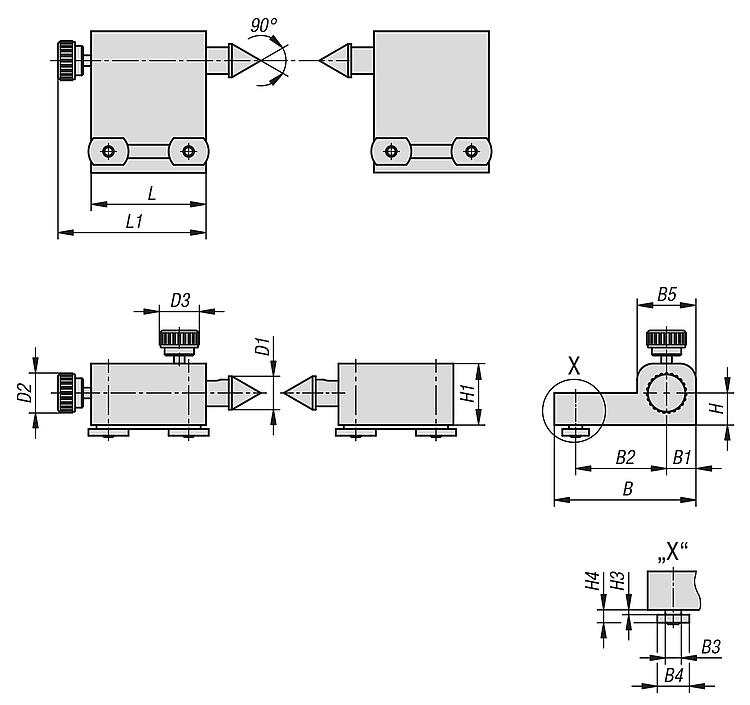

| 订货号 | B | B1 | B2 | B3 | B4 | B5 | D
min. | D
max. | D1
| D2 | D3 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | CAD | 配件 | 价格 | 订购 |
|---|
| 34024-112034 | 53 | 11 | 34 | 5 | 10 | 22 | 0 | 12 | 12,5 | 15 | 15 | 12 | 23 | 35,7 | 1,5 | 4 | 43 | 56,5 | 15 |  | | 根据要求 | |
|
|
