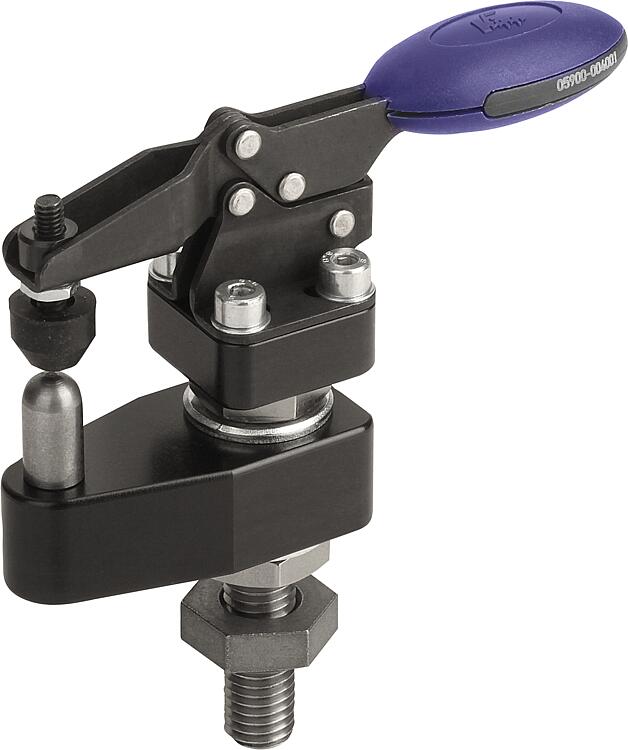

        水平压紧式快速夹钳带卧式底脚、可调压杆和支座

商品描述/产品说明

产品说明材料：钢制快速夹钳。
尼龙把手。
氯丁橡胶保护罩。
不锈钢螺栓和锁紧螺母。
铝制支座。规格：快速夹钳，经氮碳共渗和黑色氧化处理。
蓝色把手元件。
黑色保护罩，耐油，邵氏硬度 75 A。
亮色螺栓和锁紧螺母。
硬质涂层支座。提示：高品质免维护转轴。打开关闭时力度保持一致。带有 U 型剖面的圆锥形压臂实现了最佳稳定性。

使用圆形支座组装在一起。根据要求：更多把手颜色。附件：底板 01042。
底座导轨 34000-15。
延长件 02035-01。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 34001-10 水平压紧式快速夹钳带卧式底脚、可调压杆和支座

436 kB

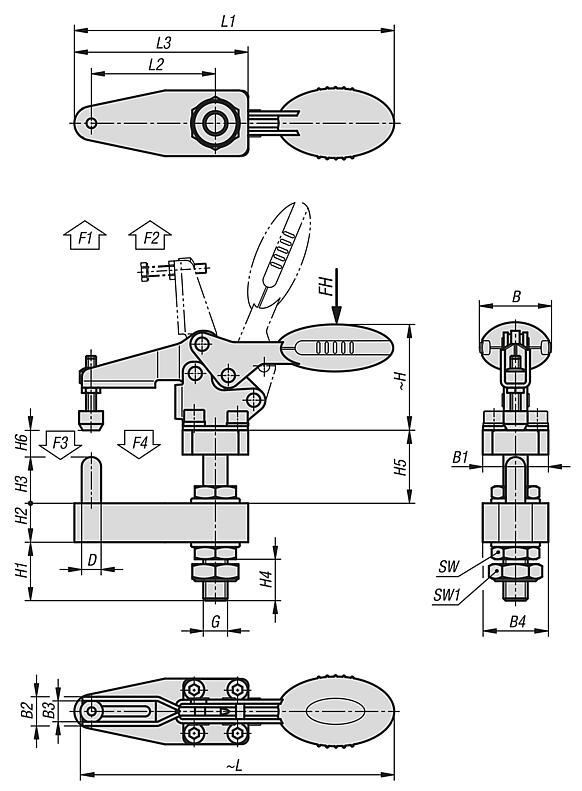

图纸

商品选择/筛选

	69° 67°	87° 86°	80 100	400 650	500 900	250 550	300 620				Reset
订货号	把手转角	压把转角	把手施力 FH N	夹持力 F1 N	夹持力 F2 N	夹紧力 F3 N	夹紧力 F4 N	CAD	配件	价格	订购
34001-10-0103201	69°	87°	80	400	500	250	300			根据要求
34001-10-0105101	67°	86°	100	650	900	550	620			根据要求

	水平	20 22,5	24 27,3	10,2 13,2	7,2 9,2	24 27	8	M10	28,7 43,4	24	16	19	17	30	0-20 0-27	91,8 125,7	95 128,2	32 51	51 71,5	M4x16 M5x25	17	19				Reset
订货号	手柄式快速夹钳	B	B1	B2	B3	B4	D	G	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	M	SW	SW1	CAD	配件	价格	订购
34001-10-0103201	水平	20	24	10,2	7,2	24	8	M10	28,7	24	16	19	17	30	0-20	91,8	95	32	51	M4x16	17	19			根据要求
34001-10-0105101	水平	22,5	27,3	13,2	9,2	27	8	M10	43,4	24	16	19	17	30	0-27	125,7	128,2	51	71,5	M5x25	17	19			根据要求
