自调整支撑垫，可调节
 02005

自调整支撑垫，可调节

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：钢或不锈钢规格：钢制规格：
外壳经调质和锰系磷化处理。
螺母经黑色氧化处理。

不锈钢规格：
外壳经调质和电解抛光处理。

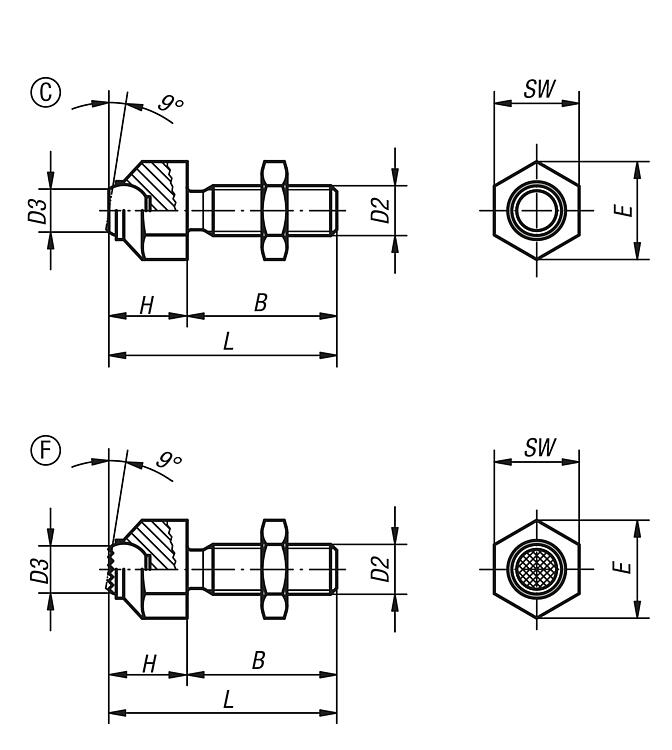

螺母为亮色。提示：顶珠防转动保险。图纸提示：
C 型：平头顶珠，平面
F 型：平头顶珠，齿面
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 02005 自调整支撑垫，可调节 454 kB

图片（总概述）

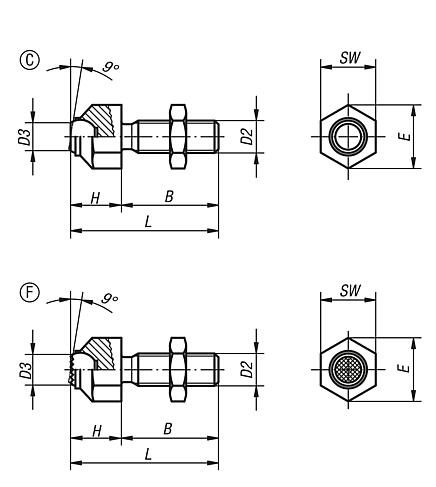

自调整支撑垫，可调节

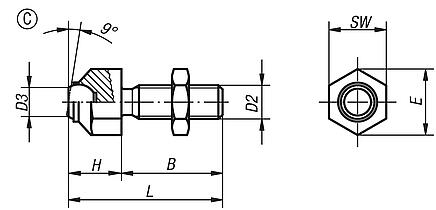

自适应球头端面，可调节，C 型，平头顶珠，平整

 更多信息

图纸

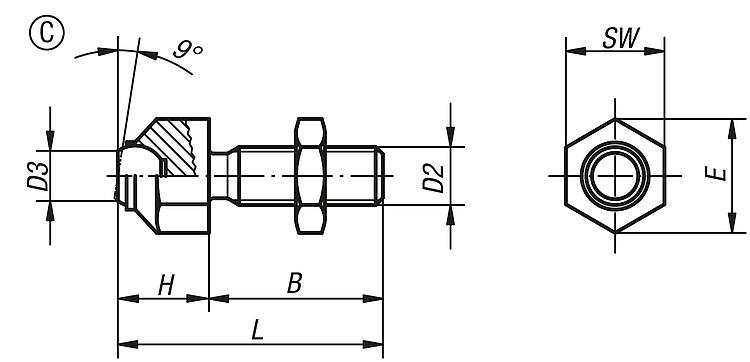

自适应球头端面，可调节，C 型，平头顶珠，平整

商品选择/筛选


  •
  • C

  •
  • 钢制
  • 不锈钢

  •
  • 25
  • 30
  • 35
  • 40
  • 50

  •
  • M8
  • M10
  • M12
  • M16
  • M20

  •
  • 5,8
  • 8,6
  • 10,5
  • 20

  •
  • 11,6
  • 15,7
  • 20,7
  • 27,3

  •
  • 36,6
  • 45,7
  • 50,7
  • 60,7
  • 77,3

  •
  • 14,5
  • 19
  • 27
  • 33

  •
  • 13
  • 17
  • 24
  • 30

  •
  • 8,5
  • 12
  • 16
  • 25

  •
  • 8
  • 15
  • 25
  • 90

Reset
订货号类型主体
材料		BD2D3HLESW顶珠 ø负载能力
max. kN
(静态负载)		CAD配件价格订购
02005-108C钢制25M85,811,636,614,5138,58  根据要求
02005-110C钢制30M108,615,745,71917128  根据要求
02005-112C钢制35M128,615,750,719171215  根据要求
02005-116C钢制40M1610,520,760,727241625  根据要求
02005-120C钢制50M202027,377,333302590  根据要求
02005-1081C不锈钢25M85,811,636,614,5138,58  根据要求
02005-1101C不锈钢30M108,615,745,71917128  根据要求
02005-1121C不锈钢35M128,615,750,719171215  根据要求
02005-1161C不锈钢40M1610,520,760,727241625  根据要求
02005-1201C不锈钢50M202027,377,333302590  根据要求

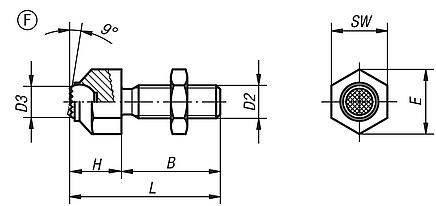

自适应球头端面，可调节，F 型，平头顶珠，齿面

 更多信息

图纸

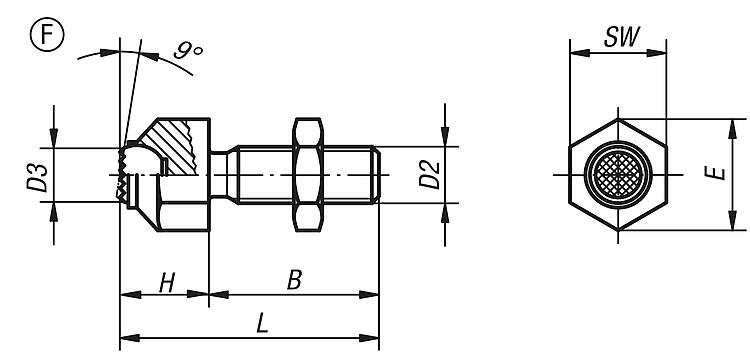

自适应球头端面，可调节，F 型，平头顶珠，齿面

商品选择/筛选


  •
  • F

  •
  • 钢制
  • 不锈钢

  •
  • 25
  • 30
  • 35
  • 40
  • 50

  •
  • M8
  • M10
  • M12
  • M16
  • M20

  •
  • 5,8
  • 8,6
  • 10,5
  • 20

  •
  • 11,6
  • 15,7
  • 20,7
  • 27,3

  •
  • 36,6
  • 45,7
  • 50,7
  • 60,7
  • 77,3

  •
  • 14,5
  • 19
  • 27
  • 33

  •
  • 13
  • 17
  • 24
  • 30

  •
  • 8,5
  • 12
  • 16
  • 25

  •
  • 8
  • 15
  • 25
  • 90

Reset
订货号类型主体
材料		BD2D3HLESW顶珠 ø负载能力
max. kN
(静态负载)		CAD配件价格订购
02005-308F钢制25M85,811,636,614,5138,58  根据要求
02005-310F钢制30M108,615,745,71917128  根据要求
02005-312F钢制35M128,615,750,719171215  根据要求
02005-316F钢制40M1610,520,760,727241625  根据要求
02005-320F钢制50M202027,377,333302590  根据要求
02005-3081F不锈钢25M85,811,636,614,5138,58  根据要求
02005-3101F不锈钢30M108,615,745,71917128  根据要求
02005-3121F不锈钢35M128,615,750,719171215  根据要求
02005-3161F不锈钢40M1610,520,760,727241625  根据要求
02005-3201F不锈钢50M202027,377,333302590  根据要求
