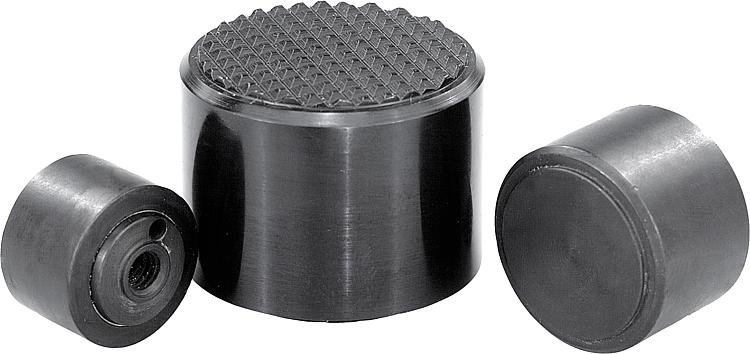

产品说明材料：调制钢。规格：淬火和黑色氧化处理。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。
此外，自调整支撑垫在夹具制造中充当挡块、垫块、压紧块使用优点：- 内置的 O 型圈可挡住顶珠，并防止脏污和异物颗粒的进入。

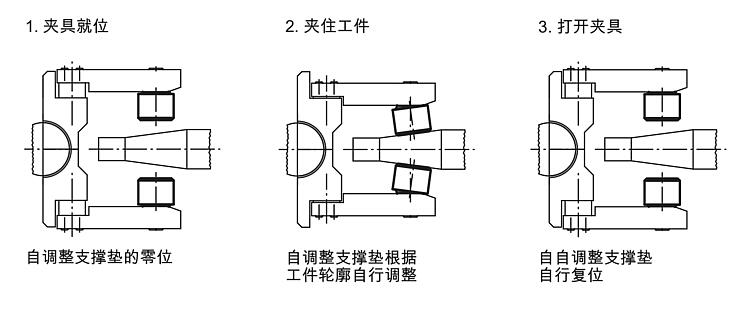

- 夹紧后，夹紧支架自行转回到零位。

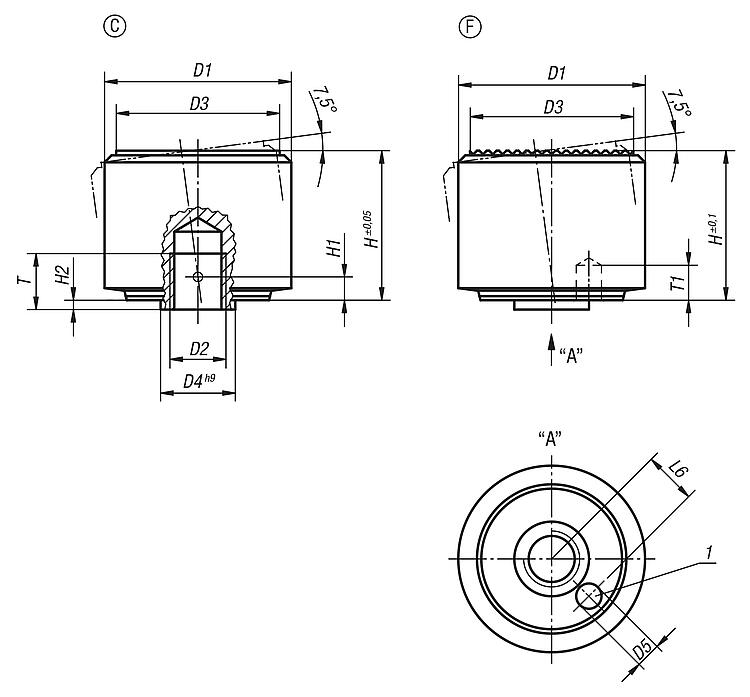

- 拥有较小的结构规格的同时，具有较高的负载能力。图纸提示：C 型：平面支撑面
F 型：齿面支撑面
1) 销孔用于扭转止动 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

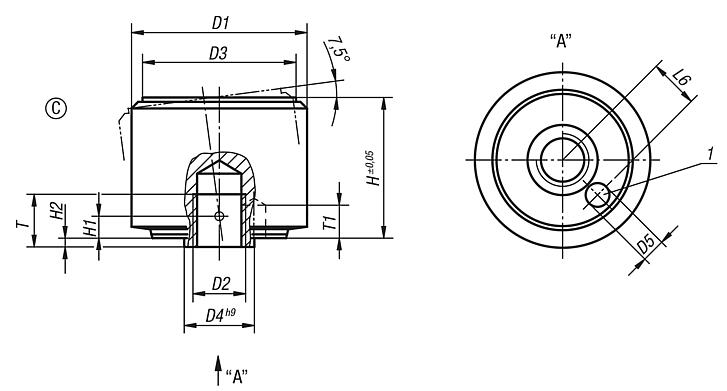

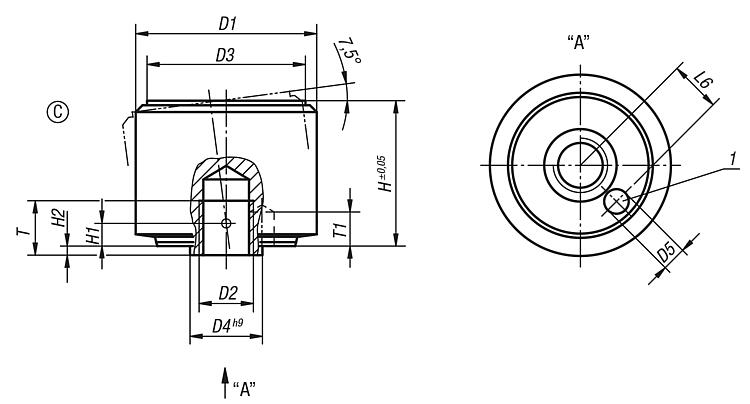

自调整支撑垫，自复位，C 型，平整支撑面 |
更多信息 |
| 订货号 | 类型 | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02004-105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 |  | | 根据要求 | | | 02004-106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 根据要求 | | | 02004-108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 根据要求 | | | 02004-110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 根据要求 | | | 02004-112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 根据要求 | |
|

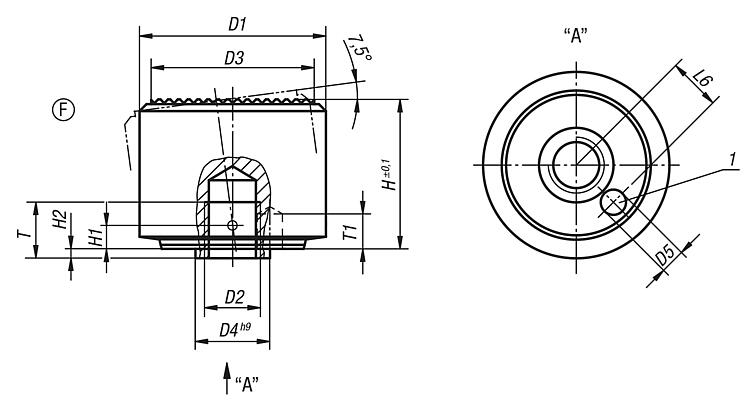

自调整支撑垫，自复位，F 型，齿面支撑面 |
更多信息 |
| 订货号 | 类型 | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02004-305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 根据要求 | | | 02004-306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 根据要求 | | | 02004-308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 根据要求 | | | 02004-310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 根据要求 | | | 02004-312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 根据要求 | |
|
|
|
