自调整支撑垫，可调节带 O 型圈和可更换的嵌入件

产品
- 产品概览
  - 灵活的标准件系统
    - 自适应球头端面、支脚、夹紧垫片、支撑块
      - 自适应球头端面
        自调整支撑垫，可调节带 O 型圈和可更换的嵌入件

商品描述/产品说明

产品说明材料：主体：调质钢。
顶珠：防锈和防酸型钢制。
嵌入件：
C、F、M 型为工具钢。
K 型为 POM。
E 型为不锈钢。
O 型为不锈钢，金刚石表面。
P 型为不锈钢，聚氨酯表面。规格：主体经调质和和黑色氧化处理。
顶珠经硬化处理，亮色。
嵌入件：
C、F 型经硬化和黑色氧化处理。
M 型为齿面硬质合金，经黑色氧化处理。
K 型白色。
E 型经硬化处理，亮色。
O 型金刚石表面，类似 100 磨削粒度。
P 型配聚氨酯表面，硬度达到 60° 邵氏硬度。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。
此外，自调整支撑垫在夹具制造中充当挡块、垫块、压紧块使用。
轻轻按压圆柱头螺栓便可以将顶珠从外壳中取出。
顶珠防转动保险。优点：由于嵌入件是可以进行更换的，故此实现了较高的经济性。

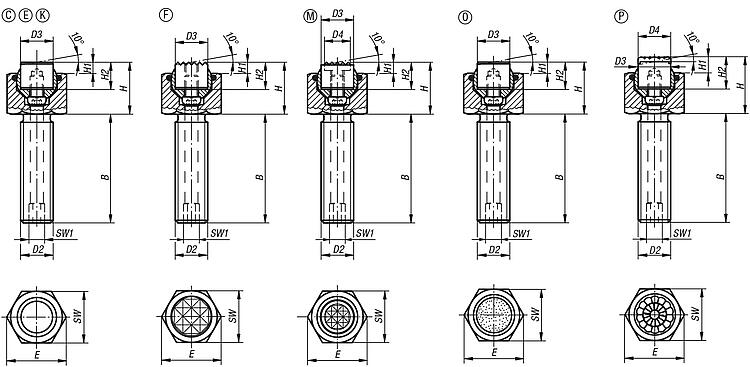

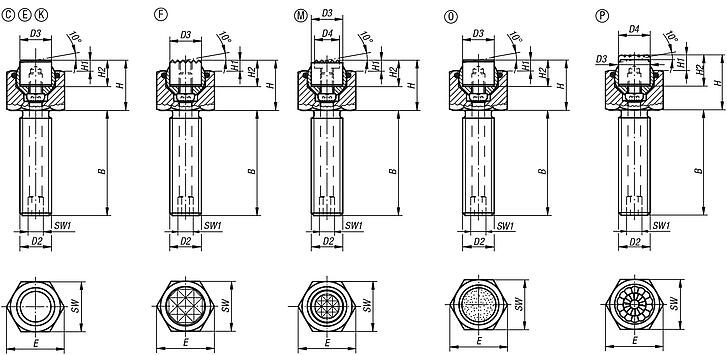

内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。图纸提示：

C 型：平头钢制插件，平面
E 型：平头不锈钢插件，平面
F 型：平头夹持件，齿面
K 型：平头 POM 插件，平面
M 型：平头夹持件，硬质合金齿面
O 型：不锈钢插件，金刚石表面
P 型：不锈钢插件，聚氨酯表面

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02007 自调整支撑垫，可调节带 O 型圈和可更换的嵌入件

240 kB

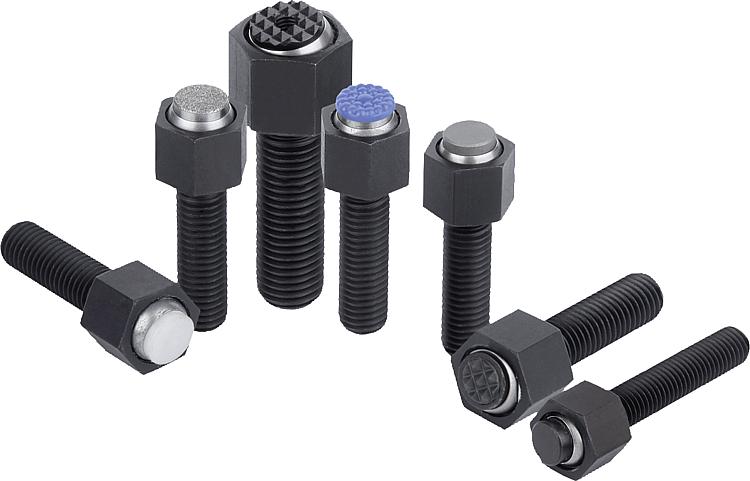

图片（总概述）

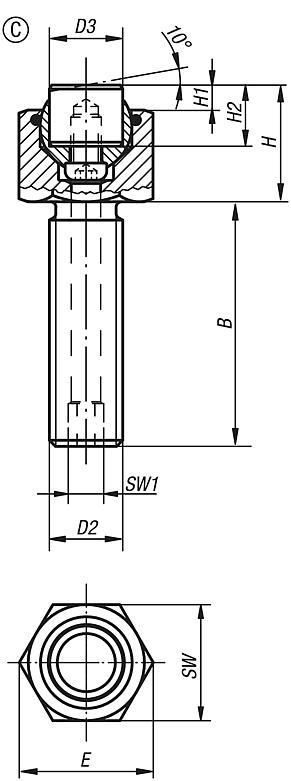

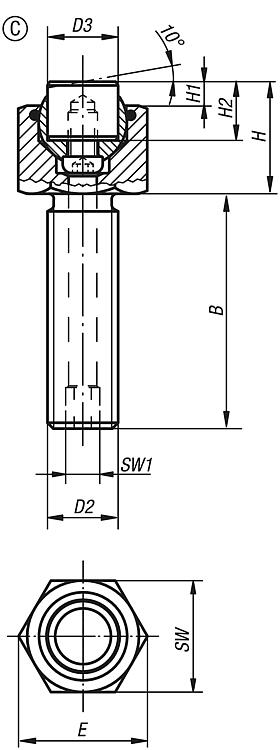

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，C 型，钢制平头嵌入件，平整

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，C 型，钢制平头嵌入件，平整

商品选择/筛选

订货号	类型	B	D2	D3	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	钢制嵌入件订货号	价格
02007-110X015	C	15	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	根据要求
02007-110X030	C	30	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	根据要求
02007-110X050	C	50	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	根据要求
02007-112X020	C	20	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	根据要求
02007-112X040	C	40	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	根据要求
02007-112X060	C	60	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	根据要求
02007-116X025	C	25	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	根据要求
02007-116X050	C	50	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	根据要求
02007-116X080	C	80	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	根据要求
02007-120X030	C	30	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	根据要求
02007-120X060	C	60	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	根据要求
02007-120X100	C	100	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	根据要求
02007-124X040	C	40	M24	25	30	4	10	41,6	36	10	28	121	07113-25108	根据要求
02007-124X100	C	100	M24	25	30	4	10	41,6	36	10	28	121	07113-25108	根据要求

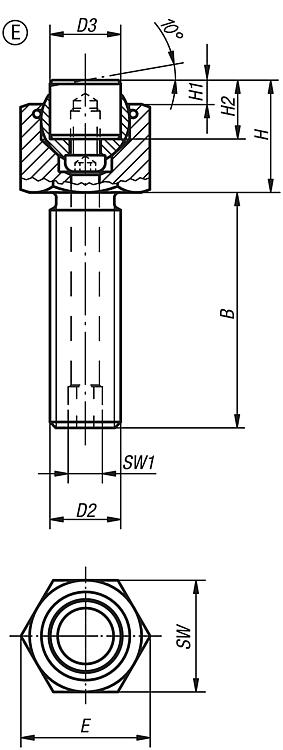

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，E 型，不锈钢平头嵌入件，平整

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，E 型，不锈钢平头嵌入件，平整

商品选择/筛选

订货号	类型	B	D2	D3	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	不锈钢嵌入件的订货号	价格
02007-210X015	E	15	M10	10	17	4	10	19,6	17	3	13	19	07113-10102	根据要求
02007-210X030	E	30	M10	10	17	4	10	19,6	17	3	13	19	07113-10102	根据要求
02007-210X050	E	50	M10	10	17	4	10	19,6	17	3	13	19	07113-10102	根据要求
02007-212X020	E	20	M12	12	19	4	10	21,9	19	5	15	30	07113-12102	根据要求
02007-212X040	E	40	M12	12	19	4	10	21,9	19	5	15	30	07113-12102	根据要求
02007-212X060	E	60	M12	12	19	4	10	21,9	19	5	15	30	07113-12102	根据要求
02007-216X025	E	25	M16	16	23	4	10	27,7	24	6	20	50	07113-16102	根据要求
02007-216X050	E	50	M16	16	23	4	10	27,7	24	6	20	50	07113-16102	根据要求
02007-216X080	E	80	M16	16	23	4	10	27,7	24	6	20	50	07113-16102	根据要求
02007-220X030	E	30	M20	20	24	4	10	34,6	30	8	23	85	07113-20102	根据要求
02007-220X060	E	60	M20	20	24	4	10	34,6	30	8	23	85	07113-20102	根据要求
02007-220X100	E	100	M20	20	24	4	10	34,6	30	8	23	85	07113-20102	根据要求
02007-224X040	E	40	M24	25	30	4	10	41,6	36	10	28	121	07113-25102	根据要求
02007-224X100	E	100	M24	25	30	4	10	41,6	36	10	28	121	07113-25102	根据要求

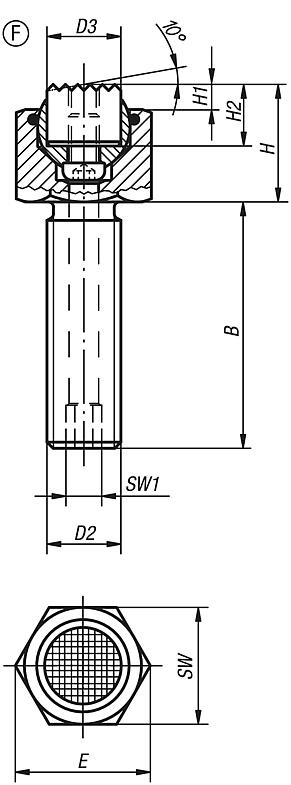

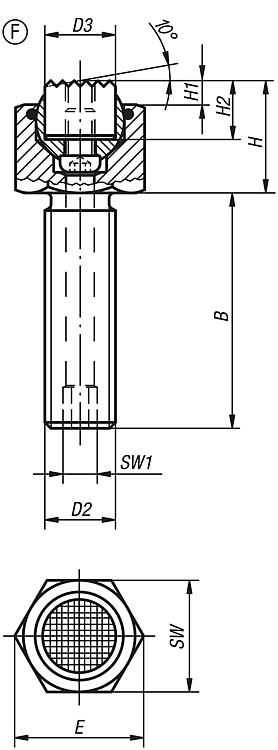

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，F 型，平头夹持件，齿面

更多信息

图纸

商品选择/筛选

订货号	类型	B	D2	D3	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	夹持件订货号	价格
02007-310X015	F	15	M10	10	17	4	10	19,6	17	3	13	19	07113-1010	根据要求
02007-310X030	F	30	M10	10	17	4	10	19,6	17	3	13	19	07113-1010	根据要求
02007-310X050	F	50	M10	10	17	4	10	19,6	17	3	13	19	07113-1010	根据要求
02007-312X020	F	20	M12	12	19	4	10	21,9	19	5	15	30	07113-1210	根据要求
02007-312X040	F	40	M12	12	19	4	10	21,9	19	5	15	30	07113-1210	根据要求
02007-312X060	F	60	M12	12	19	4	10	21,9	19	5	15	30	07113-1210	根据要求
02007-316X025	F	25	M16	16	23	4	10	27,7	24	6	20	50	07113-1610	根据要求
02007-316X050	F	50	M16	16	23	4	10	27,7	24	6	20	50	07113-1610	根据要求
02007-316X080	F	80	M16	16	23	4	10	27,7	24	6	20	50	07113-1610	根据要求
02007-320X030	F	30	M20	20	24	4	10	34,6	30	8	23	85	07113-2010	根据要求
02007-320X060	F	60	M20	20	24	4	10	34,6	30	8	23	85	07113-2010	根据要求
02007-320X100	F	100	M20	20	24	4	10	34,6	30	8	23	85	07113-2010	根据要求
02007-324X040	F	40	M24	25	30	4	10	41,6	36	10	28	121	07113-2510	根据要求
02007-324X100	F	100	M24	25	30	4	10	41,6	36	10	28	121	07113-2510	根据要求

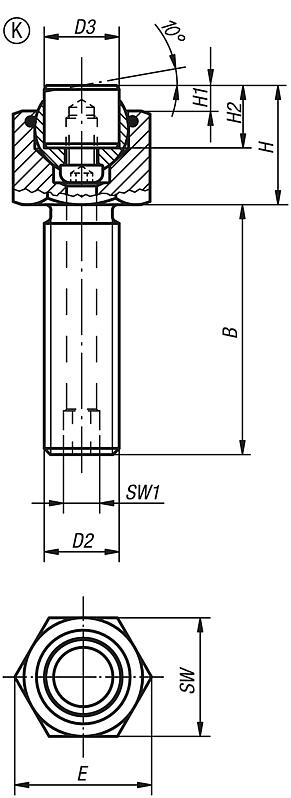

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，K 型，POM 平头嵌入件，平整

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，K 型，POM 平头嵌入件，平整

商品选择/筛选

订货号	类型	B	D2	D3	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	POM 插件的订货号	价格
02007-710X015	K	15	M10	10	17	4	10	19,6	17	3	13	4	07113-10109	根据要求
02007-710X030	K	30	M10	10	17	4	10	19,6	17	3	13	4	07113-10109	根据要求
02007-710X050	K	50	M10	10	17	4	10	19,6	17	3	13	4	07113-10109	根据要求
02007-712X020	K	20	M12	12	19	4	10	21,9	19	5	15	7	07113-12109	根据要求
02007-712X040	K	40	M12	12	19	4	10	21,9	19	5	15	7	07113-12109	根据要求
02007-712X060	K	60	M12	12	19	4	10	21,9	19	5	15	7	07113-12109	根据要求
02007-716X025	K	25	M16	16	23	4	10	27,7	24	6	20	14	07113-16109	根据要求
02007-716X050	K	50	M16	16	23	4	10	27,7	24	6	20	14	07113-16109	根据要求
02007-716X080	K	80	M16	16	23	4	10	27,7	24	6	20	14	07113-16109	根据要求
02007-720X030	K	30	M20	20	24	4	10	34,6	30	8	23	27	07113-20109	根据要求
02007-720X060	K	60	M20	20	24	4	10	34,6	30	8	23	27	07113-20109	根据要求
02007-720X100	K	100	M20	20	24	4	10	34,6	30	8	23	27	07113-20109	根据要求
02007-724X040	K	40	M24	25	30	4	10	41,6	36	10	28	47	07113-25109	根据要求
02007-724X100	K	100	M24	25	30	4	10	41,6	36	10	28	47	07113-25109	根据要求

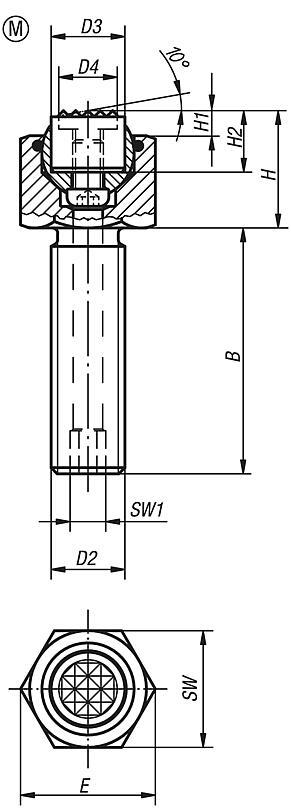

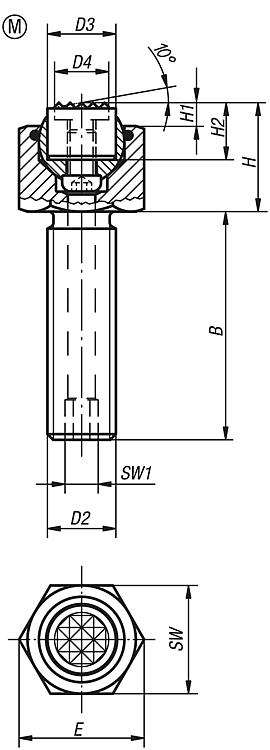

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，M 型，平头夹持件，硬质合金齿面

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，M 型，平头夹持件，硬质合金齿面

商品选择/筛选

订货号	类型	B	D2	D3	D4	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	夹持件订货号	价格
02007-910X015	M	15	M10	10	7,9	17	4	10	19,6	17	3	13	19	07113-10107	根据要求
02007-910X030	M	30	M10	10	7,9	17	4	10	19,6	17	3	13	19	07113-10107	根据要求
02007-910X050	M	50	M10	10	7,9	17	4	10	19,6	17	3	13	19	07113-10107	根据要求
02007-912X020	M	20	M12	12	9,5	19	4	10	21,9	19	5	15	30	07113-12107	根据要求
02007-912X040	M	40	M12	12	9,5	19	4	10	21,9	19	5	15	30	07113-12107	根据要求
02007-912X060	M	60	M12	12	9,5	19	4	10	21,9	19	5	15	30	07113-12107	根据要求
02007-916X025	M	25	M16	16	12,7	23	4	10	27,7	24	6	20	50	07113-16107	根据要求
02007-916X050	M	50	M16	16	12,7	23	4	10	27,7	24	6	20	50	07113-16107	根据要求
02007-916X080	M	80	M16	16	12,7	23	4	10	27,7	24	6	20	50	07113-16107	根据要求
02007-920X030	M	30	M20	20	15,9	24	4	10	34,6	30	8	23	85	07113-20107	根据要求
02007-920X060	M	60	M20	20	15,9	24	4	10	34,6	30	8	23	85	07113-20107	根据要求
02007-920X100	M	100	M20	20	15,9	24	4	10	34,6	30	8	23	85	07113-20107	根据要求
02007-924X040	M	40	M24	25	19	30	4	10	41,6	36	10	28	121	07113-25107	根据要求
02007-924X100	M	100	M24	25	19	30	4	10	41,6	36	10	28	121	07113-25107	根据要求

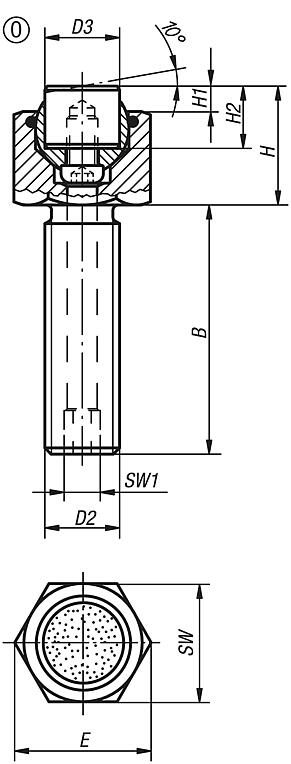

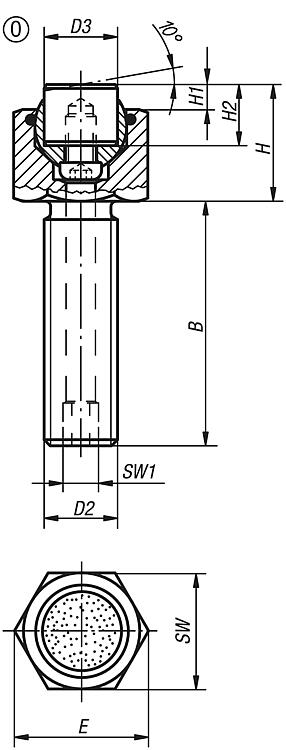

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，O 型，不锈钢嵌入件，
金刚石表面

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，O 型，不锈钢嵌入件，
金刚石表面

商品选择/筛选

订货号	类型	B	D2	D3	H	H1	H2	E	SW	SW1	顶珠 ø	负载能力 max. kN (静态负载)	不锈钢嵌入件订货号金刚石表面	价格
02007-510X015	O	15	M10	10	17	4	10	19,6	17	3	13	19	07113-10105	根据要求
02007-510X030	O	30	M10	10	17	4	10	19,6	17	3	13	19	07113-10105	根据要求
02007-510X050	O	50	M10	10	17	4	10	19,6	17	3	13	19	07113-10105	根据要求
02007-512X020	O	20	M12	12	19	4	10	21,9	19	5	15	30	07113-12105	根据要求
02007-512X040	O	40	M12	12	19	4	10	21,9	19	5	15	30	07113-12105	根据要求
02007-512X060	O	60	M12	12	19	4	10	21,9	19	5	15	30	07113-12105	根据要求
02007-516X025	O	25	M16	16	23	4	10	27,7	24	6	20	50	07113-16105	根据要求
02007-516X050	O	50	M16	16	23	4	10	27,7	24	6	20	50	07113-16105	根据要求
02007-516X080	O	80	M16	16	23	4	10	27,7	24	6	20	50	07113-16105	根据要求
02007-520X030	O	30	M20	20	24	4	10	34,6	30	8	23	85	07113-20105	根据要求
02007-520X060	O	60	M20	20	24	4	10	34,6	30	8	23	85	07113-20105	根据要求
02007-520X100	O	100	M20	20	24	4	10	34,6	30	8	23	85	07113-20105	根据要求
02007-524X040	O	40	M24	25	30	4	10	41,6	36	10	28	121	07113-25105	根据要求
02007-524X100	O	100	M24	25	30	4	10	41,6	36	10	28	121	07113-25105	根据要求

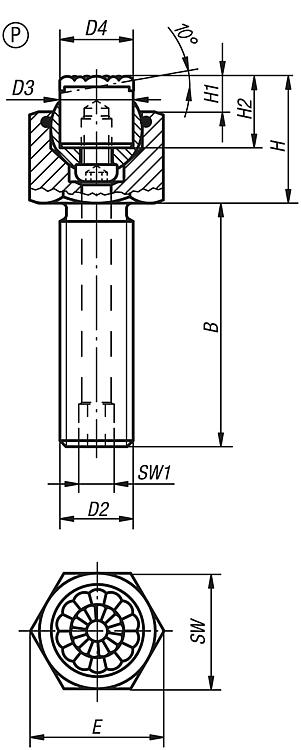

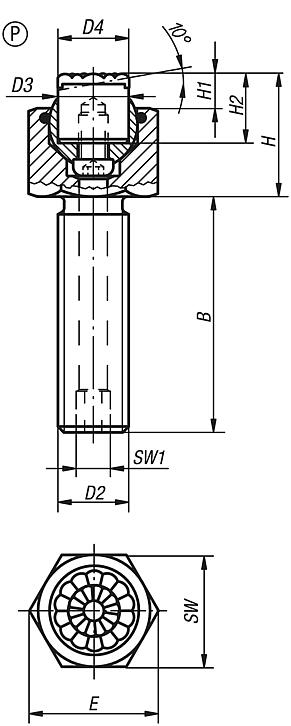

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，P 型，不锈钢嵌入件，聚氨酯表面

更多信息

图纸

自适应球头端面，可调节，带 O 型圈和可更换嵌入件，P 型，不锈钢嵌入件，聚氨酯表面

商品选择/筛选

订货号	类型	B	D2	D3	D4	H	H1	H2	E	SW	SW1	顶珠 ø	不锈钢嵌入件订货号聚氨酯表面	价格
02007-620X030	P	30	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-620X060	P	60	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-616X080	P	80	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-610X030	P	30	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-624X100	P	100	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	根据要求
02007-610X050	P	50	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-616X050	P	50	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-612X040	P	40	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
02007-616X025	P	25	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	根据要求
02007-612X060	P	60	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
02007-624X040	P	40	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	根据要求
02007-610X015	P	15	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	根据要求
02007-620X100	P	100	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	根据要求
02007-612X020	P	20	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	根据要求
