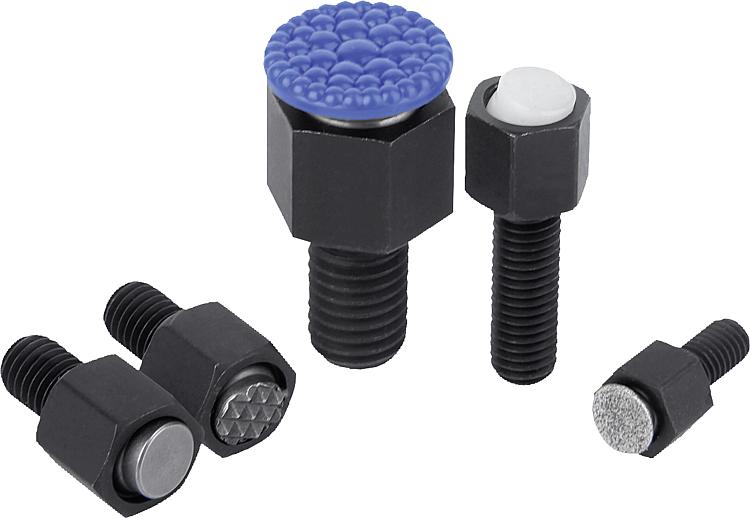

02006自调整支撑垫，可调节 带 Ｏ 型圈 |
返回 |
|
|
产品说明材料：调质钢主体。
顶珠：
C、F 型为工具钢。
K 型为 POM。
O 型为不锈钢，金刚石表面。
P 型为不锈钢，聚氨酯表面。规格：主体经调质和和黑色氧化处理。
顶珠：
C、F 型经硬化，黑色氧化处理。
K 型 POM 顶珠为白色。
O 型，表面类似 100 磨削粒度。

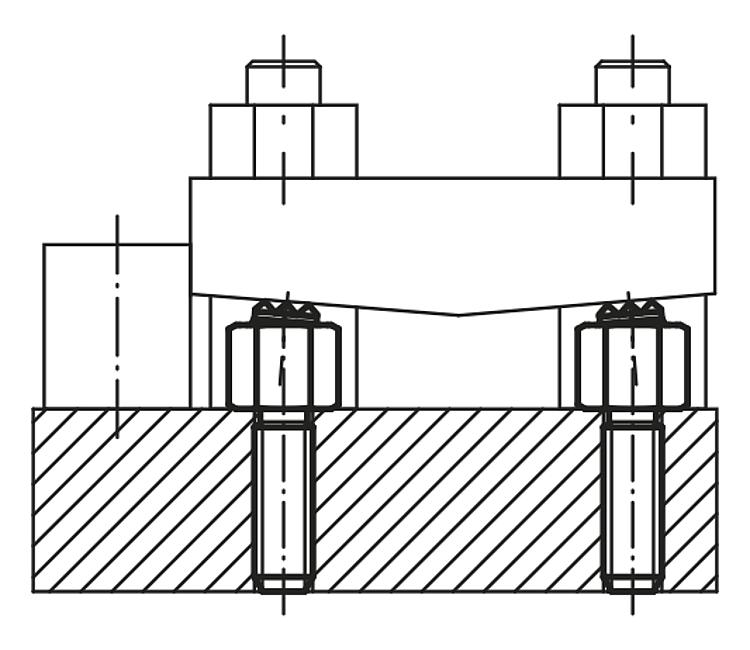

P 型，配聚氨酯硬度达到 60° 邵氏硬度。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。此外，自调整支撑垫在夹具制造中充当挡块、支撑块垫块、压紧块使用。
顶珠防转动保险。
O 型：耐研磨的金刚石表面和顶珠固定熔接。尤其适用微弱夹紧力之下光滑和滑动应用的防滑固定。期间金刚石颗粒可以向非常小的表面传输极高的保持力，并将表面损坏降至最低。
金刚石表面拥有优异的抗磨损性能。

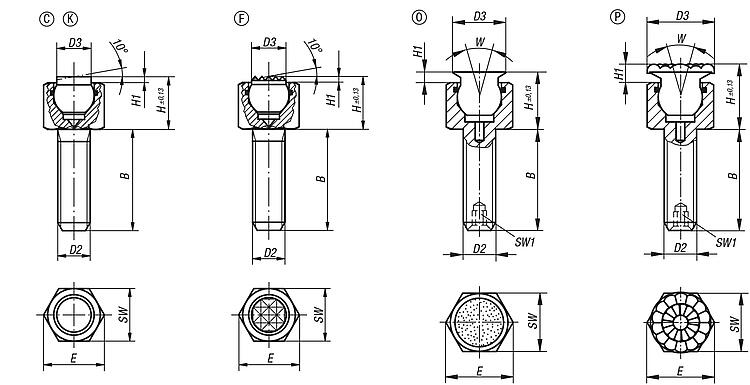

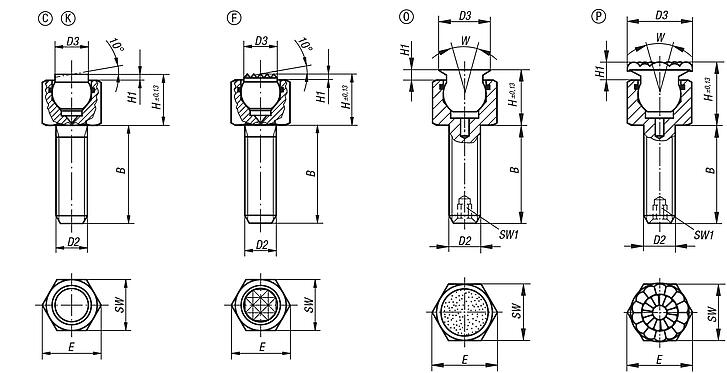

P 型：聚氨酯表面在顶珠上稳定硫化。具备耐研磨性和不褪色性。为敏感表面提供最佳保护，防止其受损。珠状表面实现较高的保持力，并保障空气逸出，确保接触面和摆动支架之间不会产生吸力。优点：内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。图纸提示：C 型：平头钢制顶珠，平面

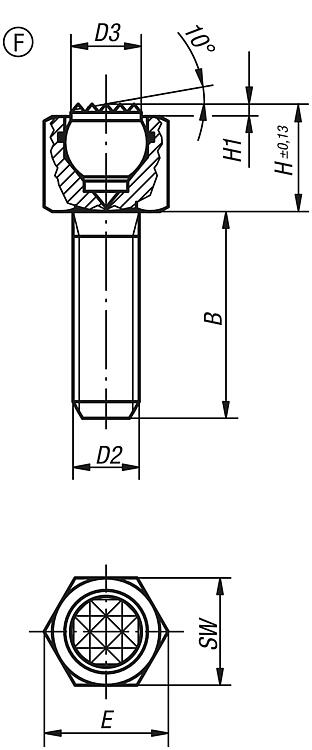

F 型：平头钢制顶珠，齿面
K 型：平头 POM 顶珠，平面
O 型：不锈钢顶珠，金刚石表面
P 型：不锈钢顶珠，聚氨酯表面 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
自适应球头端面，可调节，带 O 型圈，C 型，钢制平头顶珠，平整
|
更多信息 |
| 订货号 | 类型 | B | D2 | D3 | H | H1 | E | SW | 顶珠 ø | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02006-106X012 | C | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 |  | | 根据要求 | | | 02006-106X025 | C | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 根据要求 | | | 02006-106X040 | C | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 根据要求 | | | 02006-108X012 | C | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | | | 02006-108X025 | C | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | | | 02006-108X040 | C | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | |
|

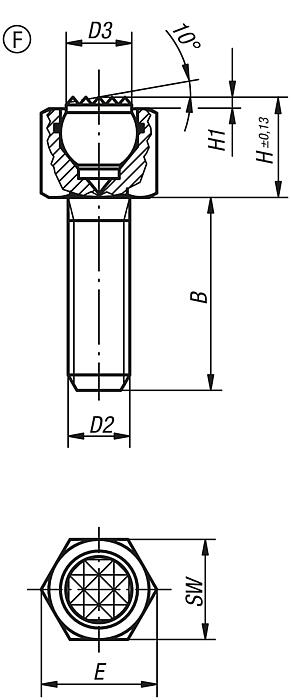

自适应球头端面，可调节，带 O 型圈，F 型，钢制平头顶珠，齿面 |
更多信息 |
| 订货号 | 类型 | B | D2 | D3 | H | H1 | E | SW | 顶珠 ø | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02006-306X012 | F | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 根据要求 | | | 02006-306X025 | F | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 根据要求 | | | 02006-306X040 | F | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 根据要求 | | | 02006-308X012 | F | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | | | 02006-308X025 | F | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | | | 02006-308X040 | F | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 根据要求 | |
|

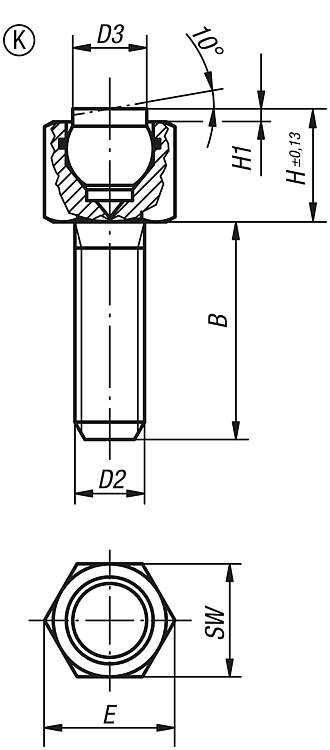

自适应球头端面，可调节，带 O 型圈，K 型，POM 平头顶珠，平整
|
更多信息 |
| 订货号 | 类型 | B | D2 | D3 | H | H1 | E | SW | 顶珠 ø | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02006-706X012 | K | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 根据要求 | | | 02006-706X025 | K | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 根据要求 | | | 02006-706X040 | K | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 根据要求 | | | 02006-708X012 | K | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 根据要求 | | | 02006-708X025 | K | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 根据要求 | | | 02006-708X040 | K | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 根据要求 | |
|

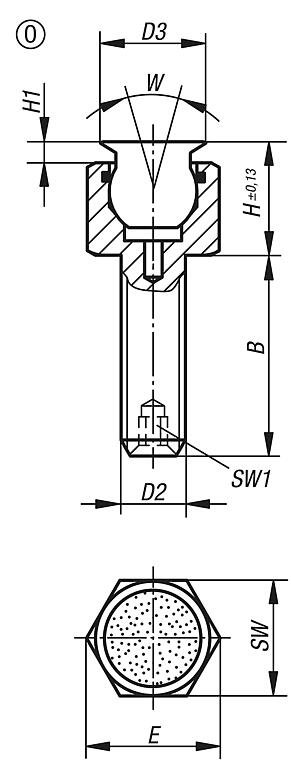

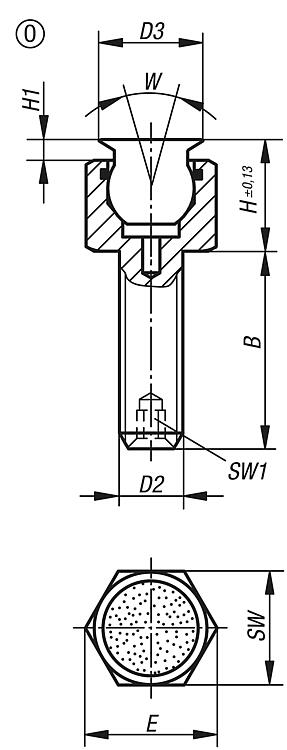

自适应球头端面，可调节，带 O 型圈， O 型，不锈钢顶珠，金刚石表面 |
更多信息 |
| 订货号 | 类型 | B | D2 | D3 | H | H1 | E | SW | 顶珠 ø | 负载能力
max. kN
(静态负载) | CAD | 配件 | 价格 | 订购 |
|---|
| 02006-506X012 | O | 12 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 根据要求 | | | 02006-506X025 | O | 25 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 根据要求 | | | 02006-506X040 | O | 40 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 根据要求 | | | 02006-508X012 | O | 12 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 根据要求 | | | 02006-508X025 | O | 25 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 根据要求 | | | 02006-508X040 | O | 40 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 根据要求 | | | 02006-510X015 | O | 15 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 根据要求 | | | 02006-510X030 | O | 30 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 根据要求 | | | 02006-510X050 | O | 50 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 根据要求 | | | 02006-512X020 | O | 20 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 根据要求 | | | 02006-512X040 | O | 40 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 根据要求 | | | 02006-512X060 | O | 60 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 根据要求 | | | 02006-516X025 | O | 25 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 根据要求 | | | 02006-516X050 | O | 50 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 根据要求 | | | 02006-516X080 | O | 80 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 根据要求 | |
|

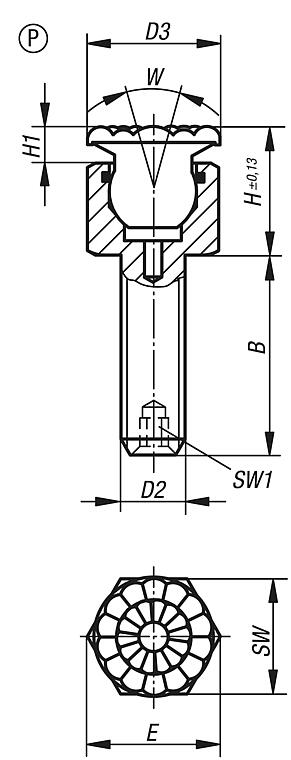

自适应球头端面，可调节，带 O 型圈，P 型，不锈钢顶珠，聚氨酯表面 |
更多信息 |
| 订货号 | 类型
| B | D2 | D3 | H | H1 | E | SW | SW1 | W | 顶珠 ø | CAD | 配件 | 价格 | 订购 |
|---|
| 02006-606X012 | P | 12 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 根据要求 | | | 02006-606X025 | P | 25 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 根据要求 | | | 02006-606X040 | P | 40 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 根据要求 | | | 02006-608X012 | P | 12 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 根据要求 | | | 02006-608X025 | P | 25 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 根据要求 | | | 02006-608X040 | P | 40 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 根据要求 | | | 02006-610X015 | P | 15 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 根据要求 | | | 02006-610X030 | P | 30 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 根据要求 | | | 02006-610X050 | P | 50 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 根据要求 | | | 02006-612X020 | P | 20 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 根据要求 | | | 02006-612X040 | P | 40 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 根据要求 | | | 02006-612X060 | P | 60 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 根据要求 | | | 02006-616X025 | P | 25 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 根据要求 | | | 02006-616X050 | P | 50 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 根据要求 | | | 02006-616X080 | P | 80 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 根据要求 | |
|
|
|
