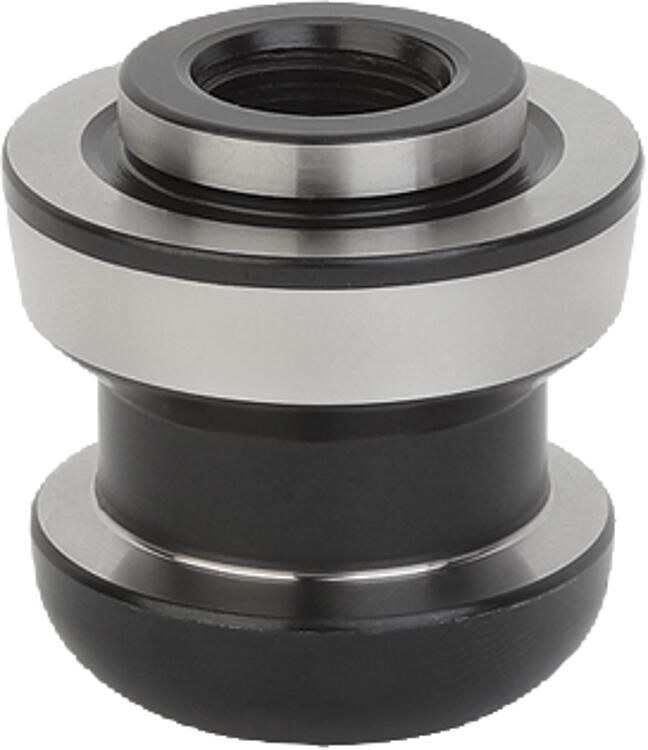

42208UNILOCK 5 轴夹紧销，系统尺寸 80 mm |
返回 |
|
|
产品说明材料：渗碳钢。规格：经硬化和黑色氧化处理。
工作面经打磨处理。提示：UNILOCK 夹紧销适用于夹紧和定位工件与夹具。

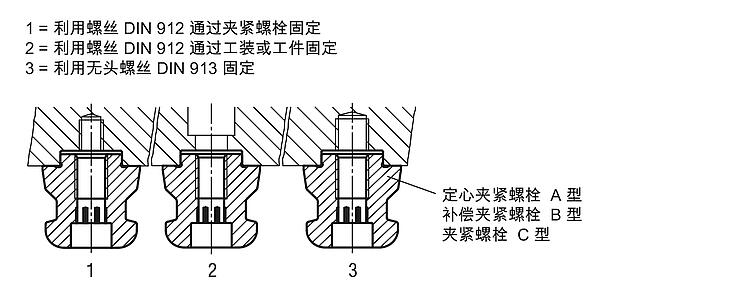

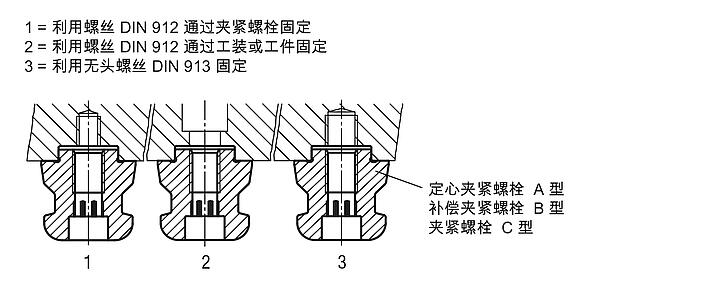

将夹紧螺栓拧紧到更换元件上并匹配到不同的基本模块上。
UNILOCK 夹紧销与固定螺钉 M10、M12、M16 配合使用
可以承受以下保持力：
- 保持力 (M10) 35,000 N
- 保持力 (M12) 50,000 N
- 保持力 (M16) 75,000 N
对于相同系统尺寸的其他夹紧销，请参见带有螺纹螺栓的 NLM 42208、42210 和 42208。
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

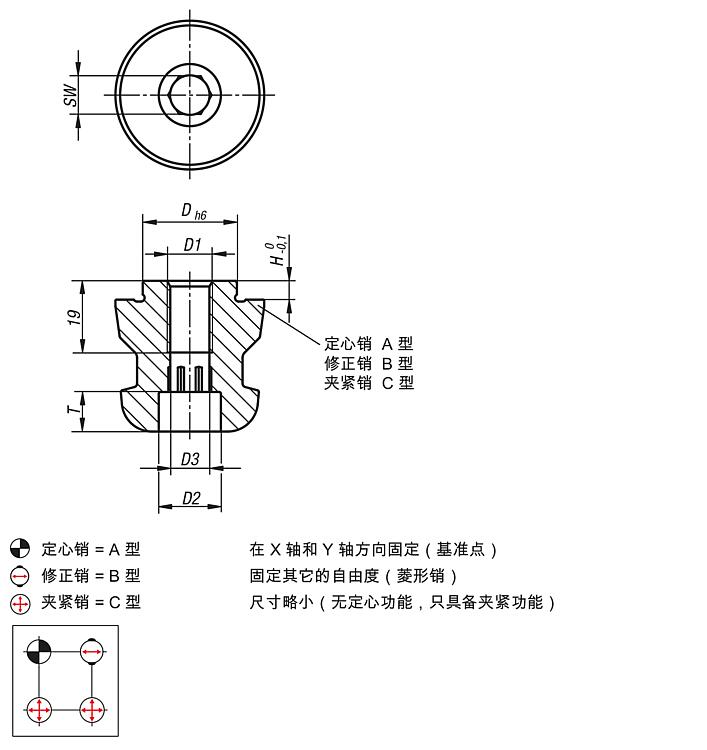

| 订货号 | 类型 | D
| D1 | D2 | D3 | H | T | SW | CAD | 配件 | 价格 | 订购 |
|---|
| 42208-140160512 | A | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 |  | | 根据要求 | | | 42208-140180512 | A | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-140220516 | A | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | | | 42208-140250512 | A | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-140250516 | A | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | | | 42208-240160512 | B | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-240180512 | B | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-240220516 | B | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | | | 42208-240250512 | B | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-240250516 | B | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | | | 42208-340160512 | C | 16 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-340180512 | C | 18 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-340220516 | C | 22 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | | | 42208-340250512 | C | 25 | M12 | 16,5 | 10,3 | 5 | 10,5 | 10 | | | 根据要求 | | | 42208-340250516 | C | 25 | M16 | 18,5 | 14,2 | 5 | 12,5 | 17 | | | 根据要求 | |
|
|
