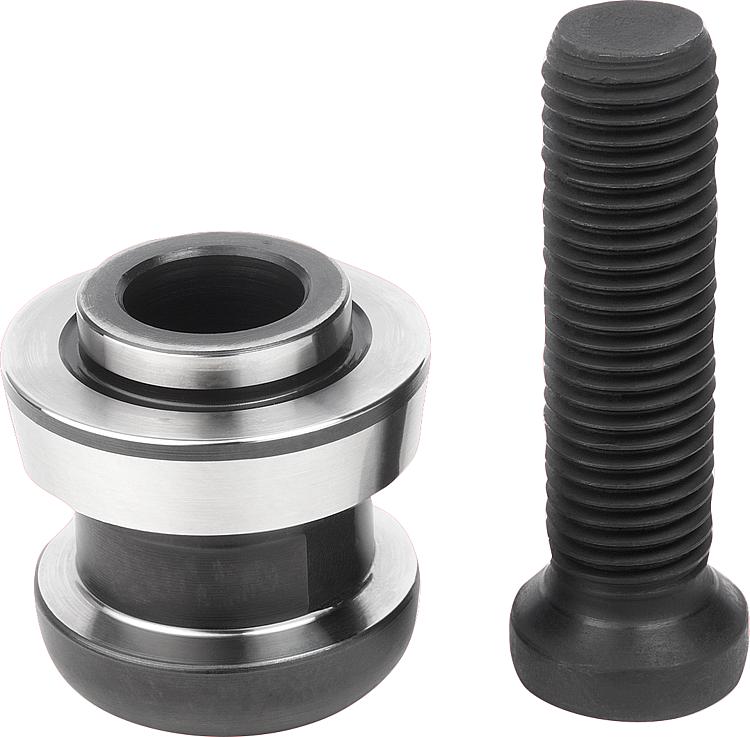

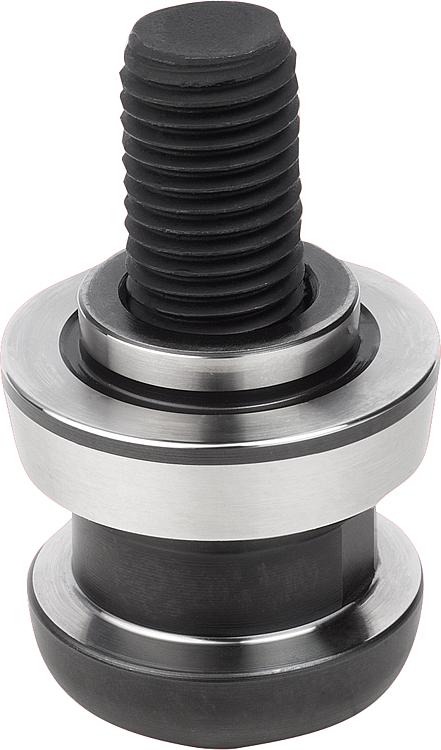

UNILOCK 夹紧销带通孔，系统尺寸 80 mm

产品
- 产品概览
  - 夹紧技术
    - 零点定位夹紧技术
      - 零点夹持系统
        UNILOCK 夹紧销带通孔，系统尺寸 80 mm

商品描述/产品说明

产品说明材料：渗碳钢。规格：经硬化和黑色氧化处理。
工作面经打磨处理。
摆杆固定螺栓 M16x65 经热处理和黑色氧化处理。提示：UNILOCK 夹紧销适用于夹紧和定位工件与夹具。
将夹紧螺栓拧紧到更换元件上并匹配到不同的基本模块上。

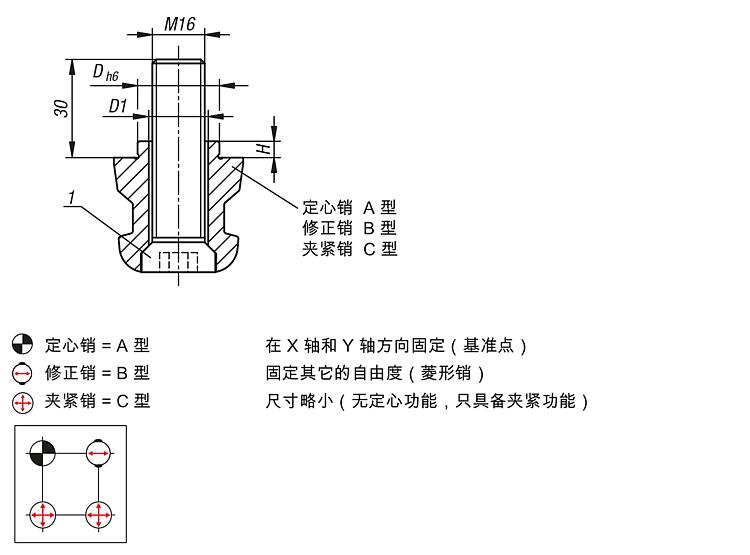

图纸提示：

1) 摆杆固定螺栓 M16x65。
强度等级 10.9.

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 42209 UNILOCK 夹紧销带通孔，系统尺寸 80 mm

315 kB

“零点”夹持系统使用说明

236 kB

模块夹紧系统 80 的技术资料

8 MB

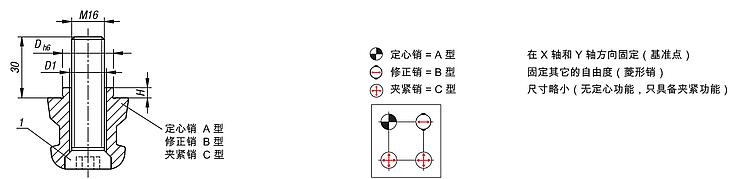

图纸

商品选择/筛选

订货号	类型	D	D1	H	锁紧扭矩 max. Nm	价格
42209-140250516	A	25	16,5	5	120	根据要求
42209-240250516	B	25	16,5	5	120	根据要求
42209-340250516	C	25	16,5	5	120	根据要求

本类目的其他商品

<< | < | 1-10 | 11-16 | > | >>

42208

UNILOCK 5 轴夹紧销，系统尺寸 80 mm

42208-05

UNILOCK 补偿夹紧销系统尺寸 80 mm

42208-10

UNILOCK 燕尾夹紧销系统尺寸 80 mm

42755

零点夹持系统 UNILOCK 更换板

42779

UNILOCK 夹持模块 ASM 99

42780

UNILOCK 夹紧模块
ERGO 138

42780-10

UNILOCK 夹紧模块
ESM 138-C

42780-12

UNILOCK 夹持模块 ESA 138

42780-15

UNILOCK 夹紧模块
ESM 176

42780-20

UNILOCK 夹持模块
EFM 138

<< | < | 1-10 | 11-16 | > | >>

购物车

商品数量：

总数：

0.00 €

点击购物车

欢迎扫描二维码
咨询诺瑞朗官方客服微信

网页地图

打印

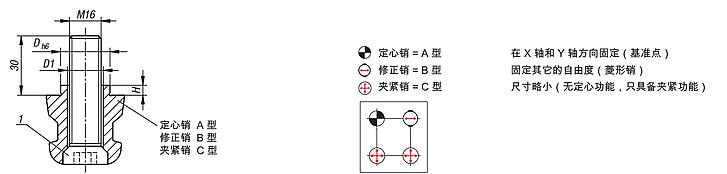

UNILOCK 夹紧销 带通孔，系统尺寸 80 mm
