UNILOCK 补偿夹紧销
系统尺寸 80 mm

42208-05

UNILOCK 补偿夹紧销系统尺寸 80 mm

产品
- 产品概览
  - 夹紧技术
    - 零点定位夹紧技术
      - 零点夹持系统

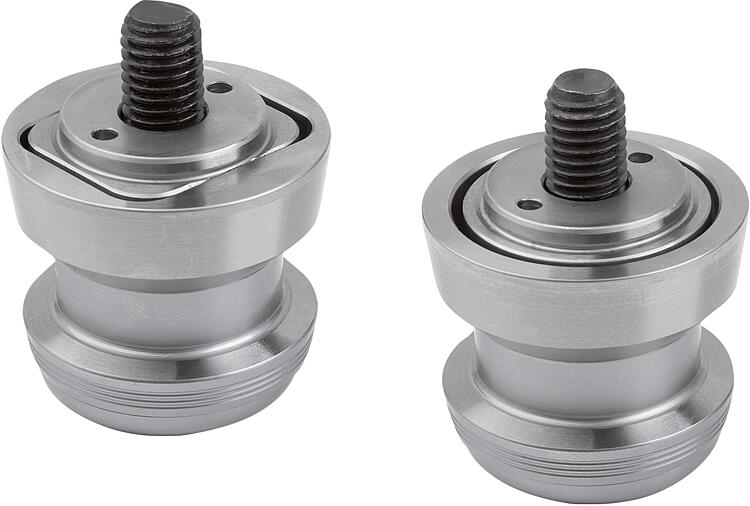

        UNILOCK 补偿夹紧销系统尺寸 80 mm

商品描述/产品说明

产品说明材料：抗锈钢。规格：功能面经打磨处理。提示：UNILOCK 补偿夹紧销适用于夹紧和定位工件与夹具。
将夹紧螺栓拧紧到更换元件上并匹配到不同的基本模块上。

模具类型 X 方向可在一个方向上实现 ± 1 mm 的量规补偿。
模具类型 XY 方向可在所有方向上实现 ± 1 mm 的量规补偿。

UNILOCK 补偿夹紧销与固定螺栓 M10 配合使用时，可实现高达 35,000 N 的保持力。

其他相同系统尺寸的夹紧销，可在带螺栓的 42208, 42209, 42210 和 42208 中找到。装配：参见安装轮廓。优点：可在一个/所有方向上实现 ± 1 mm 的量规补偿。供货范围1x UNILOCK 补偿夹紧销，带固定螺栓。图纸提示：

1) 重复精度 <0.05 mm
2) ± 1 mm 量规补偿
3) 安装轮廓

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 42208-05 UNILOCK 补偿夹紧销系统尺寸 80 mm

“零点”夹持系统使用说明

模块夹紧系统 80 的技术资料

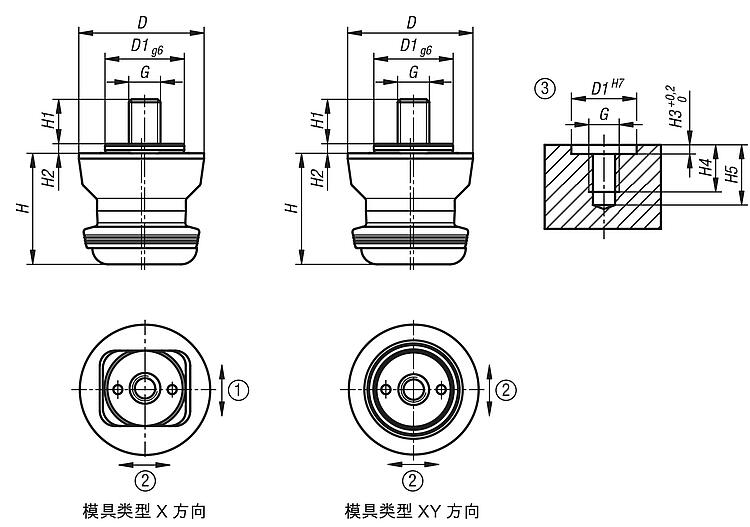

图纸

UNILOCK 补偿夹紧销
系统尺寸 80 mm

商品选择/筛选

订货号	形状类型	类型	D	D1	G	H	H1	H2	H3	H4	H5	CAD	配件	价格	订购
42208-05-1402503101	X 方向	A	39,5	25	M10	35,1	14	2,9	3,5	18	23			根据要求
42208-05-1402503102	XY 方向	A	39,5	25	M10	35,1	14	2,9	3,5	18	23			根据要求
