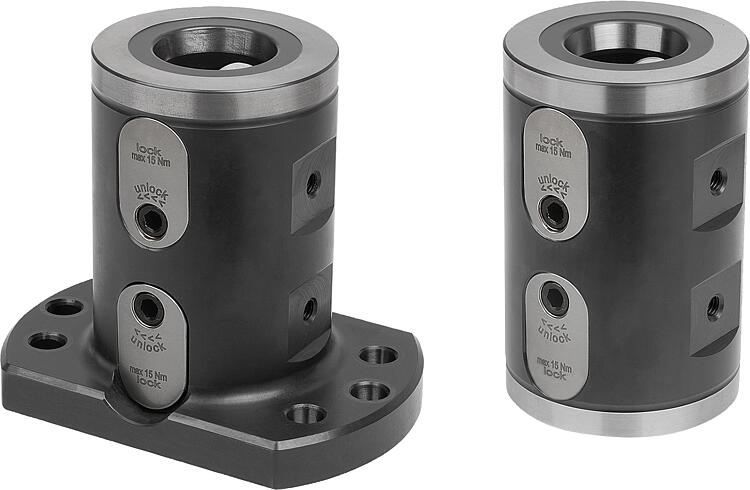

42201UNILOCK 5 轴基本模块，双夹紧，系统尺寸 80 mm |
返回 |
|
|
产品说明材料：调制钢。规格：主体经氧化。
工作面经硬化和打磨处理。提示：UNILOCK 5 轴基本模块可直接适用于具有孔网格系统的机床工作台或 T 型槽设计的机床工作台，以及网格间距为 40/50 mm、系统尺寸为 M12 的网格托盘。适用于配有 UNILOCK 夹紧销的 UNILOCK 零点夹紧系统。使用合适的适配器夹紧销，也可直接安装在常见的零点夹紧系统上。
不带支脚的基本模块特别适用于节省空间的夹紧情况。
UNILOCK 夹紧销与固定螺钉 M10、M12、M16 配合使用时可能产生以下保持力：
- 保持力 (M10) 35,000 N
- 保持力 (M12) 50,000 N
- 保持力 (M16) 75,000 N
圆柱头螺钉 DIN EN ISO 4762 -12.9 的保持力
夹紧销只能在夹持模块中与已安装的可互换单元一起夹紧。根据要求：带扭转止动器图纸提示： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

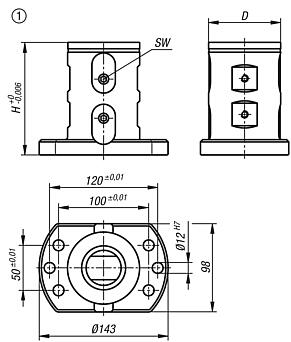

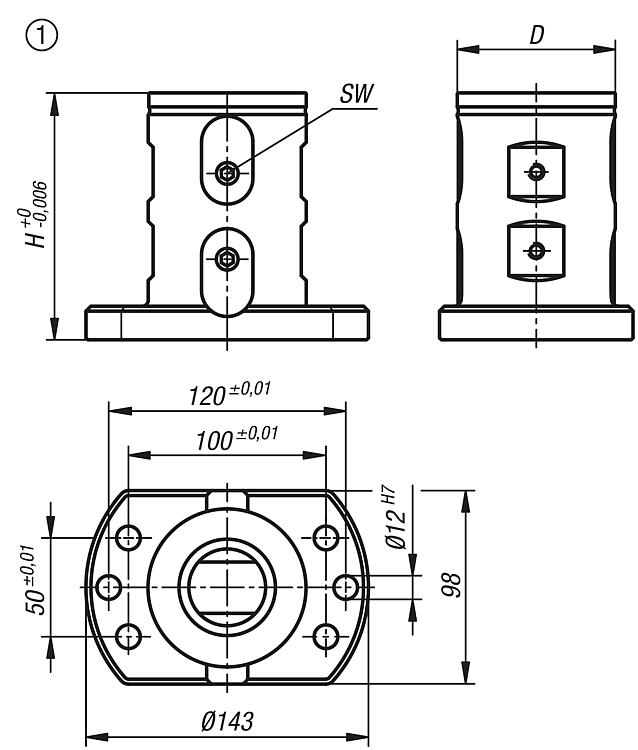

UNILOCK 5 轴基本模块，双夹紧，系统尺寸 80 mm, 带支脚 |
更多信息 |
| 订货号 | 类型 | 形状类型 | H | SW | 夹持力
F kN | 锁紧扭矩
max. Nm
| 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|
| 42201-1212550400 | A | 无扭转止动器 | 125 | 6 | 50 | 15 | 4.9 |  | | 根据要求 | |
|

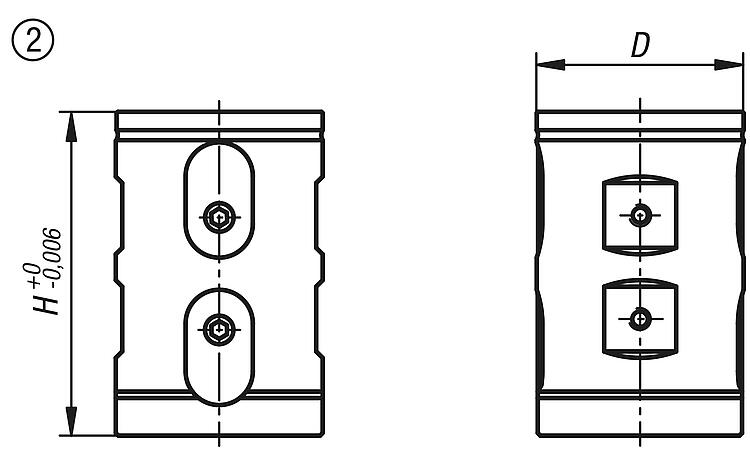

UNILOCK 5 轴基本模块，双夹紧，系统尺寸 80 mm, 无底脚 |
更多信息 |
| 订货号 | 类型 | 形状类型 | D
| H | SW | 夹持力
F kN | 锁紧扭矩
max. Nm
| 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|
| 42201-12500 | A | 无扭转止动器 | 80 | 125 | 6 | 50 | 15 | 4.5 | | | 根据要求 | |
|
|
|
