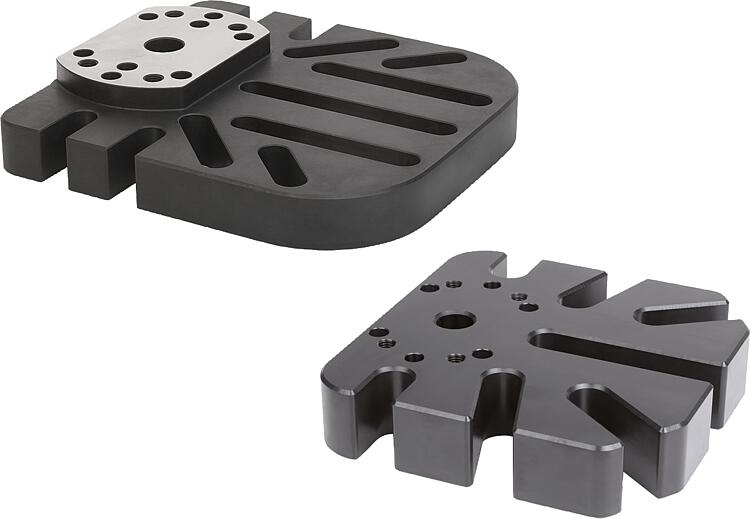

42202UNILOCK 5 轴结构提升装置，适用于所有夹紧工作，系统尺寸 80 mm |
返回 |
|
|
产品说明材料：渗碳钢。规格：主体经氧化。

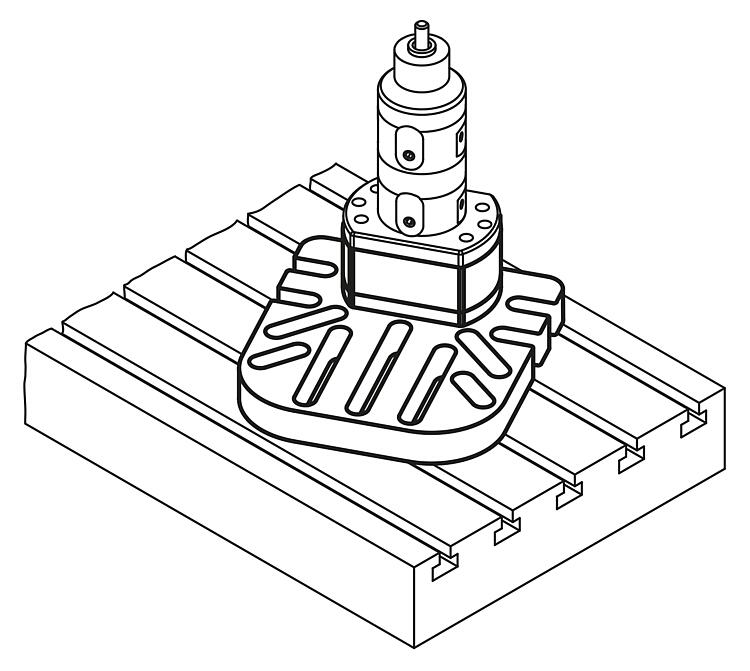

工作面经渗碳硬化和打磨处理。提示：UNILOCK 5 轴通用夹紧底板可匹配到带有格栅系统的机床工作台或 T 型槽导轨中的机床工作台以及格栅板上。由于其结构稳定，此升降机是大型和重型工件的理想基础元件。通过分配固定槽，可灵活适应工件和机床工作台。
较大的版本上能够使用更宽的 T 型槽。
在小型版本中，固定槽是开放的，以便更好地排屑。优点：稳定的基本结构，用于安装 5 轴基础模块，以夹持大型和重型工件。
机床工作台上有大量的固定槽，可以快速固定底板。

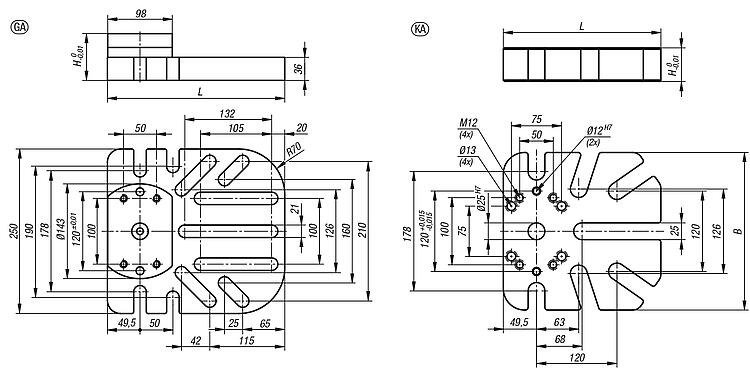

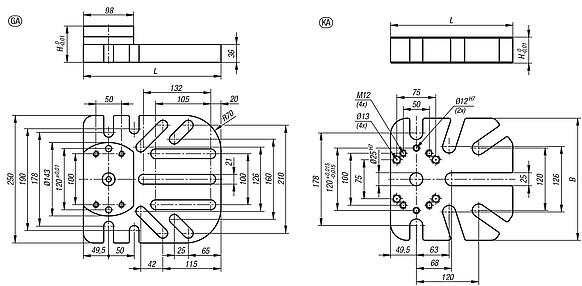

在机床工作台上灵活地固定工件。图纸提示： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

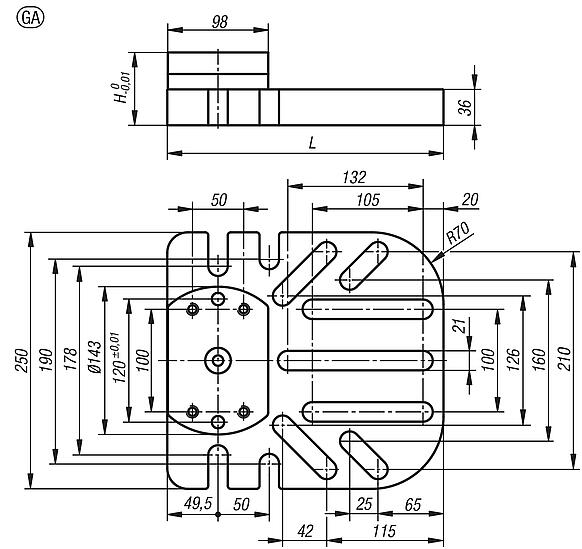

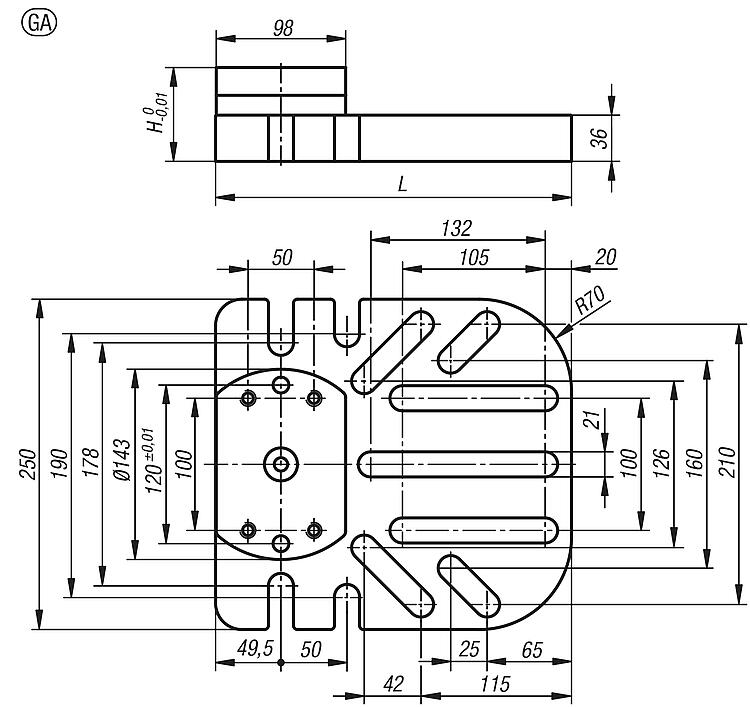

UNILOCK 5 轴结构提升装置，适用于所有夹紧工作，大型，系统尺寸 80 mm |
更多信息 |
订货号
| 类型 2 | L | B | H | 安装孔 | 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|
| 42202-25027005021 | 大型 | 269,5 | 250 | 50 | 最大 M20 | 14.7 |  | | 根据要求 | |
|

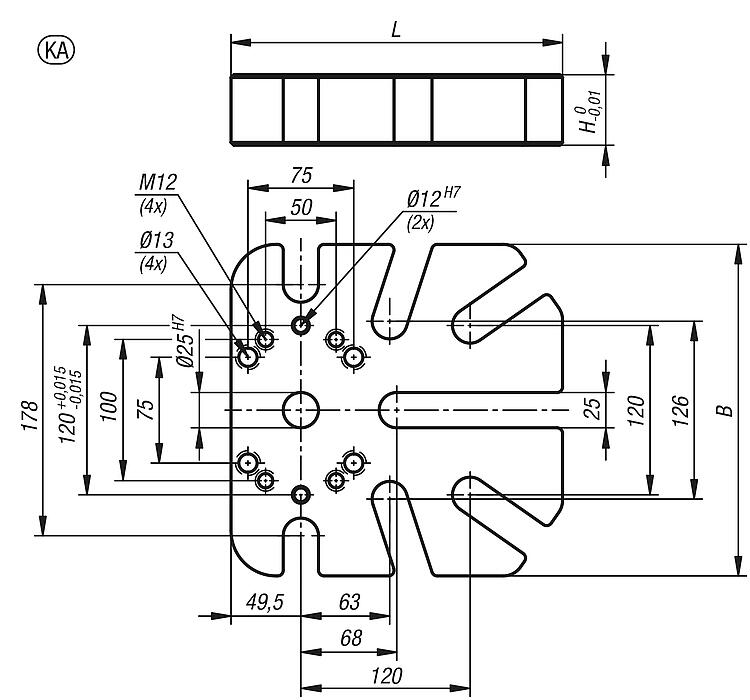

UNILOCK 5 轴结构提升装置，适用于所有夹紧工作，无规格，系统尺寸 80 mm |
更多信息 |
订货号
| 类型 2 | L | B | H | 安装孔 | 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|
| 42202-23523505025 | 无规格 | 235 | 235 | 50 | 最大 M24 | 15.3 | | | 根据要求 | |
|
|
|
