UNILOCK 5 轴安装夹紧模块，系统尺寸 80 mm

产品
- 产品概览
  - 夹紧技术
    - 零点定位夹紧技术
      - 5 轴模块夹紧系统 80

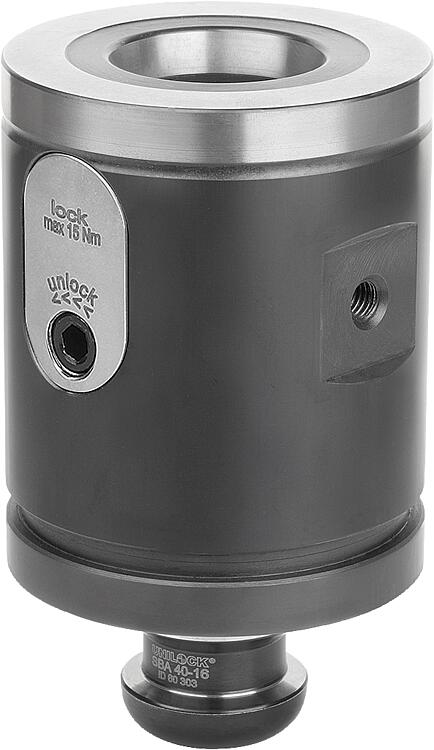

        UNILOCK 5 轴安装夹紧模块，系统尺寸 80 mm

商品描述/产品说明

产品说明材料：主体回火钢。
夹紧螺栓表面硬化钢。规格：主体和夹紧螺栓经氧化，

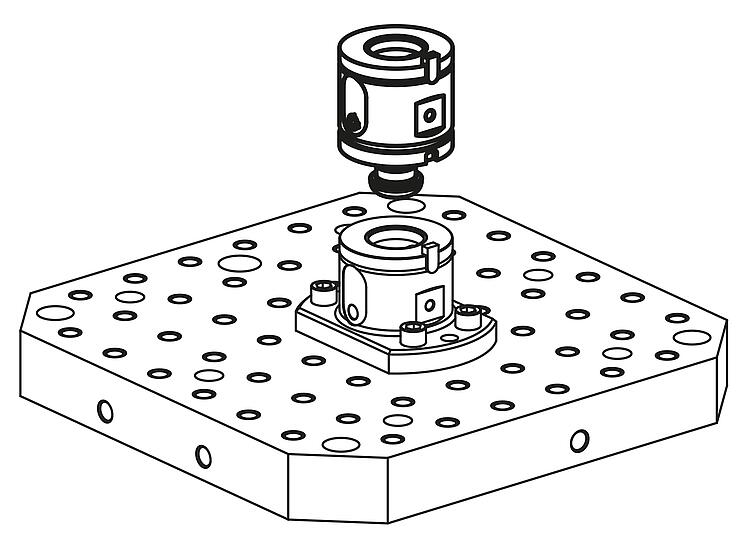

工作面经渗碳硬化和打磨处理。提示：UNILOCK 5 轴结构模块用于提升基本模块和结构提升装置。根据应用情况，可使用基本模块和结构模块的组合实现最佳的夹紧高度。根据要求：带扭转止动器特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 42203 UNILOCK 5 轴安装夹紧模块，系统尺寸 80 mm

263 kB

模块夹紧系统 80 的技术资料

8 MB

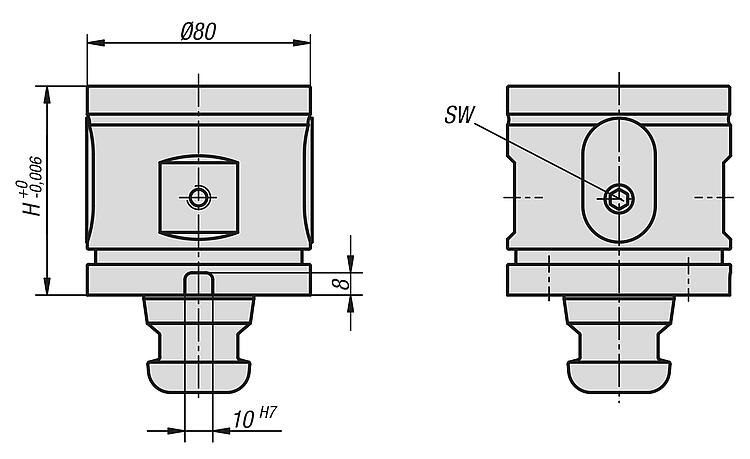

图纸

商品选择/筛选

订货号	形状类型	H	SW	锁紧扭矩 max. Nm	牵引力 kN	重量 kg	价格
42203-120750	无扭转止动器	75	6	15	15	2.85	根据要求
42203-121000	无扭转止动器	100	6	15	15	3.65	根据要求
42203-121250	无扭转止动器	125	6	15	15	4.5	根据要求
