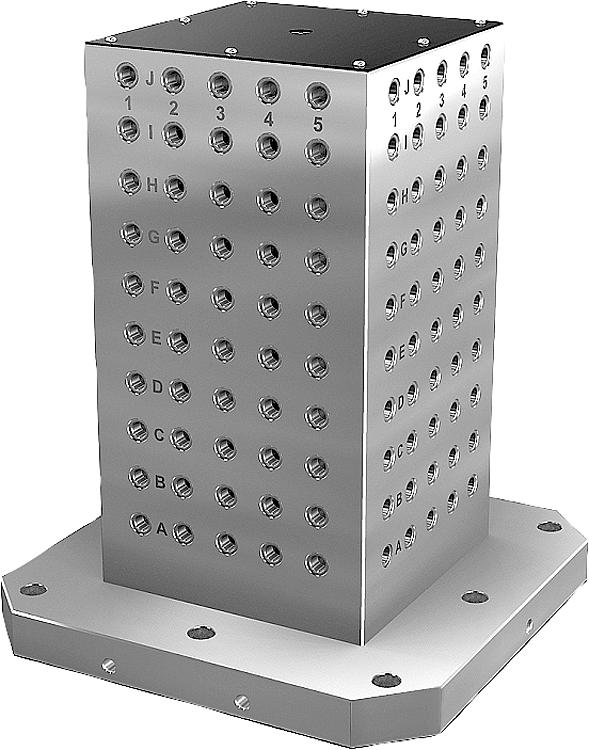

        灰口铸铁四面弯板带栅格孔

商品描述/产品说明

产品说明材料：GJL 300.规格：支撑面和夹紧面经高精度加工处理。提示：栅格间距 50 ±0.02 mm。
带栅格孔的四面弯板用于卧式加工中心。
由字母数字标记的栅格孔确保在重复情况下对夹紧元件进行定义与分类。
四面弯板适配于 DIN55201 和 JIS6337-1980 标准机床的机台。
用于将工装板插在 DIN 55201 机台上的定位销，须另行订购。
用于锁闭栅格孔的保护塞必须另行订购。
供货清单包括用于吊装的环形螺栓。

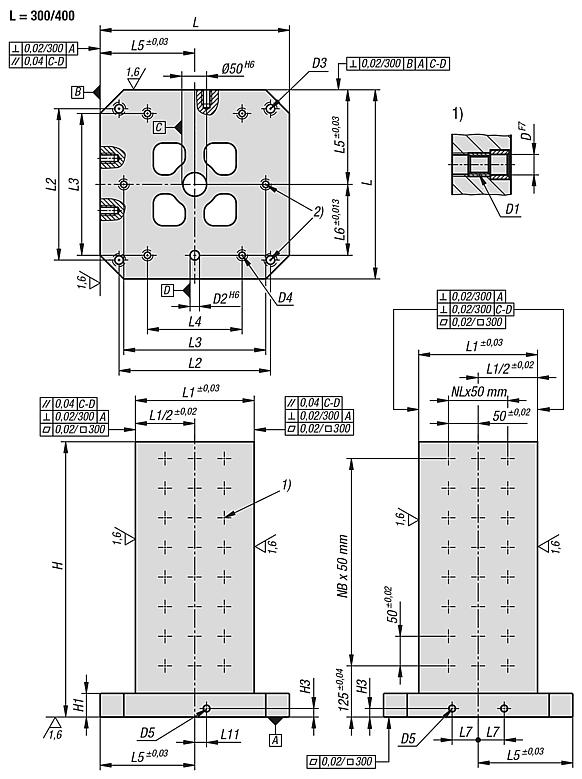

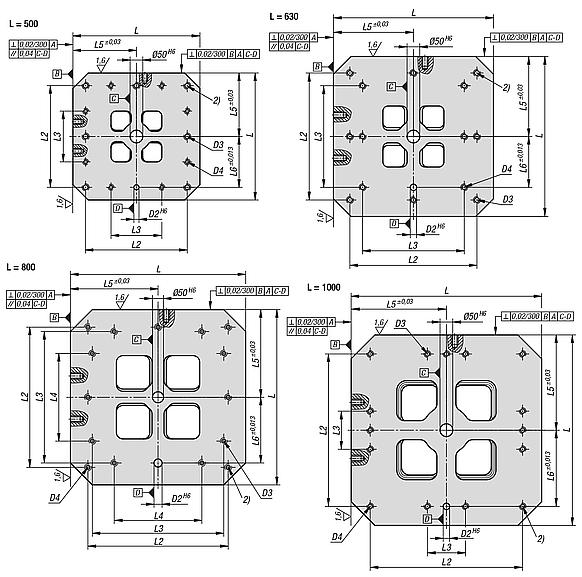

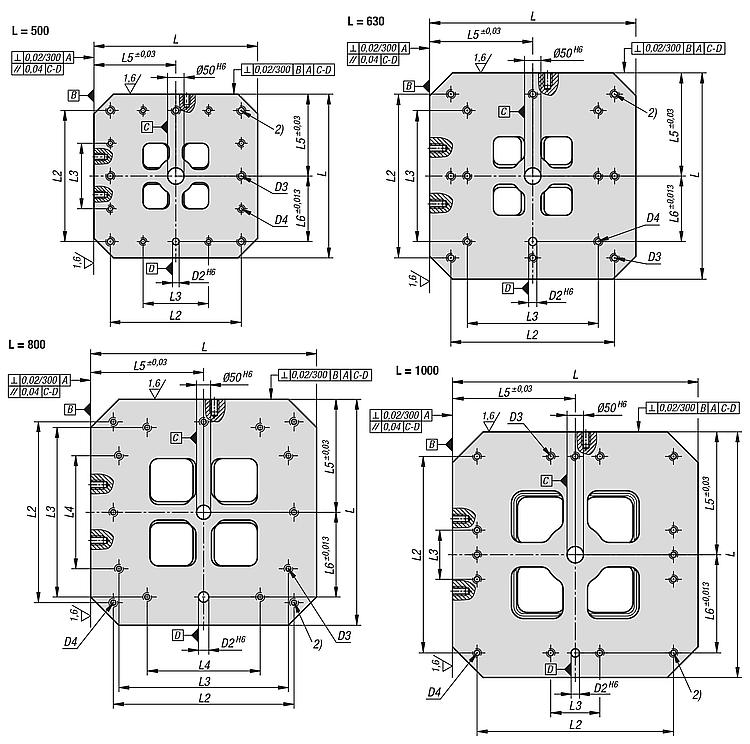

应要求提供其他尺寸。图纸提示：

1) 格栅孔
2) 内六角螺栓的通孔 DIN 912 (D3/D4)

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 01850 灰口铸铁四面弯板带栅格孔

438 kB

定位基础元件的技术资料

1,6 MB

格栅孔和格栅间距 M12、M16 技术资料

243 kB

图纸

商品选择/筛选

	300 400 500 630 800 1000	500 650 600 750 700 850 800 1000 1250	50 55	12 16	M12 M16	20 25	M12 M16 M20	M10 M12 M16 M20	M12 M16	15 18	150 250 300 350 500 600	250 320 400 500 640 800	200 300 400 600	- 200 400	150 200 250 315 400 500	100 150 200 300 400	40 55 75 100 135 165	0 25	64 128 176 200 260 288 360 504 648 792 1012	1 3 4 5 8 10	7 10 9 12 11 14 13 17 22				Reset
订货号	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	栅格孔数量	NL=装配孔数量	NB=装配孔数量	CAD	配件	价格	订购
01850-212030050	300	500	50	12	M12	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7			根据要求
01850-212040050	400	500	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7			根据要求
01850-212040065	400	650	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10			根据要求
01850-212050060	500	600	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9			根据要求
01850-212050075	500	750	50	12	M12	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12			根据要求
01850-212063070	630	700	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11			根据要求
01850-212063085	630	850	50	12	M12	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14			根据要求
01850-212080080	800	800	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13			根据要求
01850-212080100	800	1000	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17			根据要求
01850-212100100	1000	1000	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17			根据要求
01850-212100125	1000	1250	55	12	M12	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22			根据要求
01850-216030050	300	500	50	16	M16	20	M12	M10	M12	15	150	250	200	-	150	100	40	0	64	1	7			根据要求
01850-216040050	400	500	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7			根据要求
01850-216040065	400	650	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10			根据要求
01850-216050060	500	600	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	200	4	9			根据要求
01850-216050075	500	750	50	16	M16	20	M16	M12	M16	18	300	400	200	-	250	200	75	25	260	4	12			根据要求
01850-216063070	630	700	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	288	5	11			根据要求
01850-216063085	630	850	50	16	M16	25	M16	M16	M16	18	350	500	400	-	315	200	100	25	360	5	14			根据要求
01850-216080080	800	800	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13			根据要求
01850-216080100	800	1000	50	16	M16	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17			根据要求
01850-216100100	1000	1000	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	792	10	17			根据要求
01850-216100125	1000	1250	55	16	M16	25	M20	M20	M16	18	600	800	200	-	500	400	165	25	1012	10	22			根据要求
