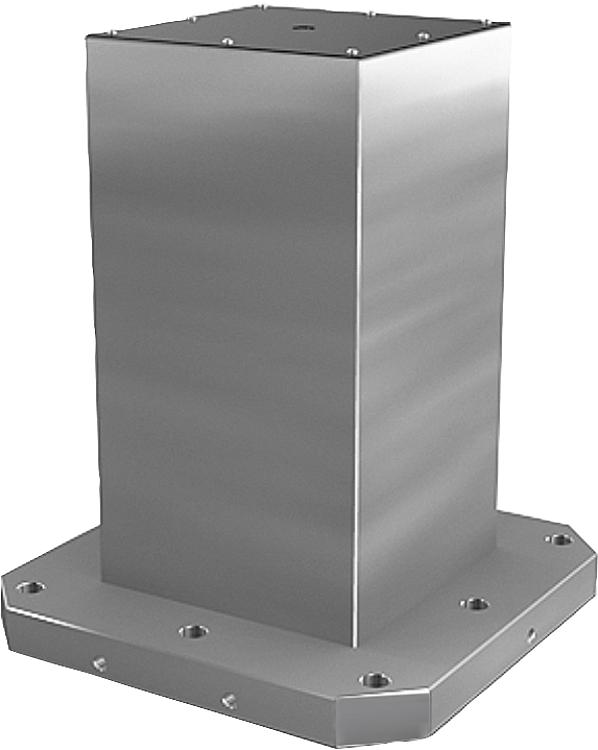

        灰口铸铁四面弯板带预加工夹紧面

商品描述/产品说明

产品说明材料：GJL 300.规格：支撑面和夹紧面经高精度加工处理。
夹紧面具有 0.5 mm 的加工余量。提示：带预加工夹紧面的四面弯板提供了一种快速、经济的方式，用于生产具有特殊栅格或单独钻孔的主体。支脚已加工完成，用于在机台上进行装配。四个夹紧面可根据客户需求加工为预制尺寸。四面弯板适配于 DIN55201 和 JIS6337-1980 标准机床的机台。
用于将工装板插在 DIN 55201 机台上的定位销，须另行订购。
供货清单包括用于吊装的环形螺栓。

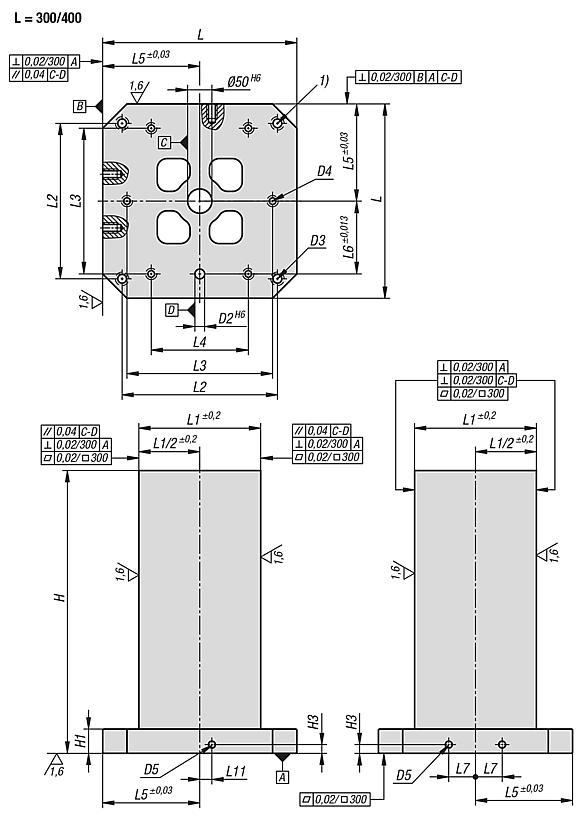

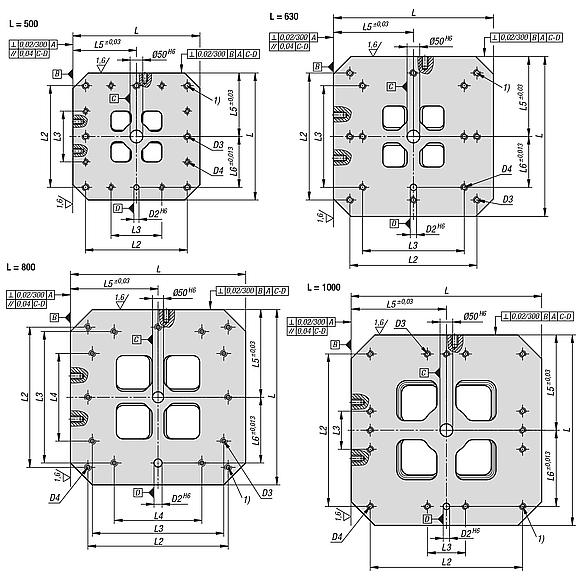

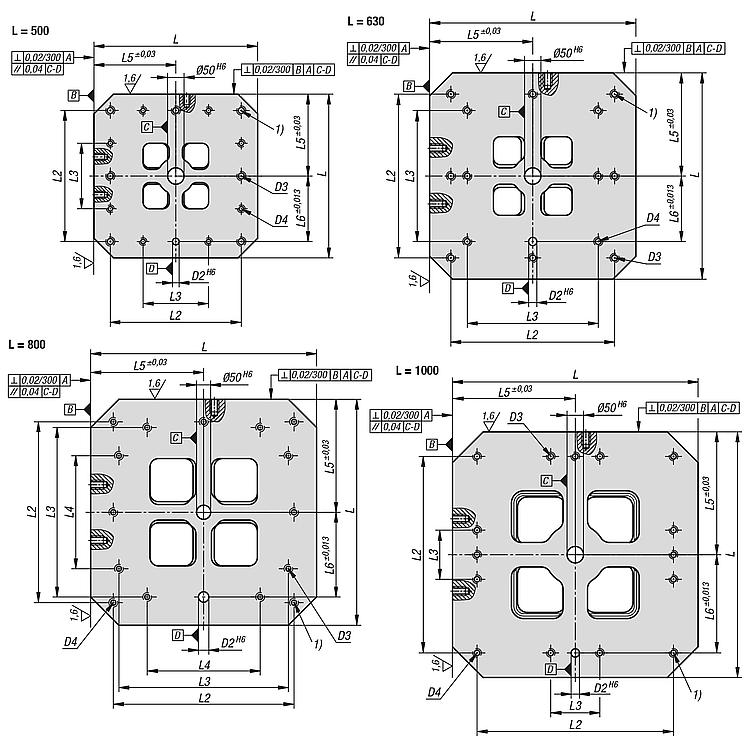

应要求提供其他尺寸。图纸提示：

1) 内六角螺栓的通孔 DIN 912 (D3/D4)

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 01850 灰口铸铁四面弯板带预加工夹紧面

335 kB

定位基础元件的技术资料

1,6 MB

图纸

商品选择/筛选

	300 400 500 630 800 1000	500 650 600 750 700 850 800 1000 1250	50 55	20 25	M12 M16 M20	M10 M12 M16 M20	M12 M16	15 18	151 251 301 351 501 601	250 320 400 500 640 800	200 300 400 600	- 200 400	150 200 250 315 400 500	100 150 200 300 400	40 55 75 100 135 165	0 25				Reset
订货号	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	CAD	配件	价格	订购
01850-100030050	300	500	50	20	M12	M10	M12	15	151	250	200	-	150	100	40	0			根据要求
01850-100040050	400	500	50	20	M16	M12	M16	18	251	320	300	200	200	150	55	25			根据要求
01850-100040065	400	650	50	20	M16	M12	M16	18	251	320	300	200	200	150	55	25			根据要求
01850-100050060	500	600	50	20	M16	M12	M16	18	301	400	200	-	250	200	75	25			根据要求
01850-100050075	500	750	50	20	M16	M12	M16	18	301	400	200	-	250	200	75	25			根据要求
01850-100063070	630	700	50	25	M16	M16	M16	18	351	500	400	-	315	200	100	25			根据要求
01850-100063085	630	850	50	25	M16	M16	M16	18	351	500	400	-	315	200	100	25			根据要求
01850-100080080	800	800	50	25	M16	M16	M16	18	501	640	600	400	400	300	135	25			根据要求
01850-100080100	800	1000	50	25	M16	M16	M16	18	501	640	600	400	400	300	135	25			根据要求
01850-100100100	1000	1000	55	25	M20	M20	M16	18	601	800	200	-	500	400	165	25			根据要求
01850-100100125	1000	1250	55	25	M20	M20	M16	18	601	800	200	-	500	400	165	25			根据要求
