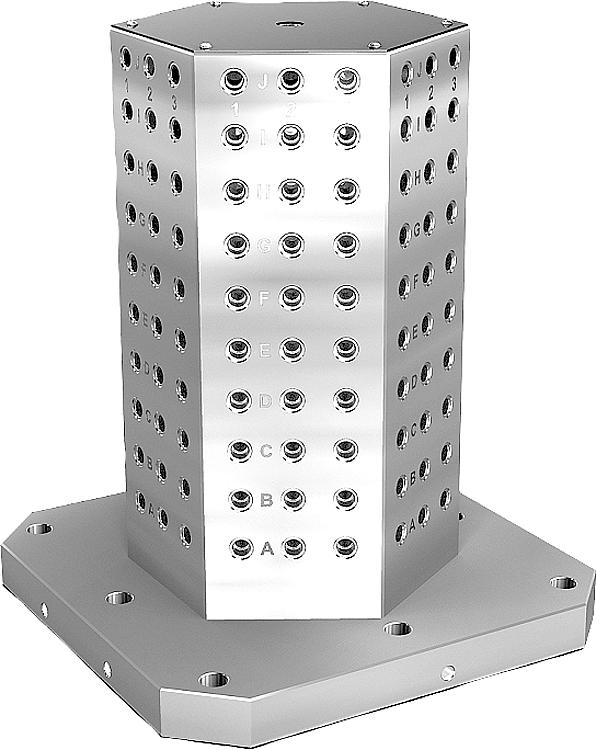

        灰口铸铁 6 面塔式夹具带栅格孔

商品描述/产品说明

产品说明材料：GJL 300.规格：支撑面和夹紧面经高精度加工处理。提示：栅格间距 50 ±0.02 mm。
带栅格孔的塔式夹具用于卧式加工中心。
由字母数字标记的栅格孔确保在重复情况下对夹紧元件进行定义与分类。
塔式夹具适配于 DIN55201 和 JIS6337-1980 标准机床的机台。
用于将工装板插在 DIN 55201 机台上的定位销，须另行订购。
用于锁闭栅格孔的保护塞必须另行订购。
供货清单包括用于吊装的环形螺栓。

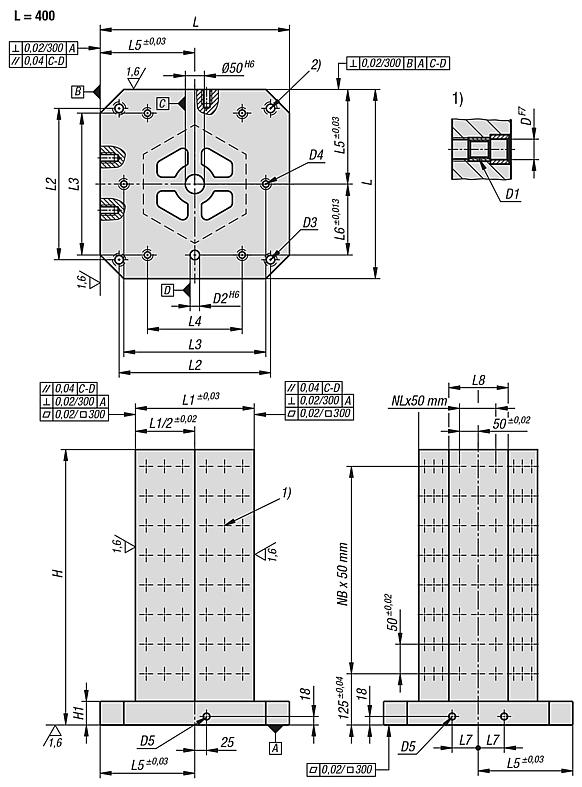

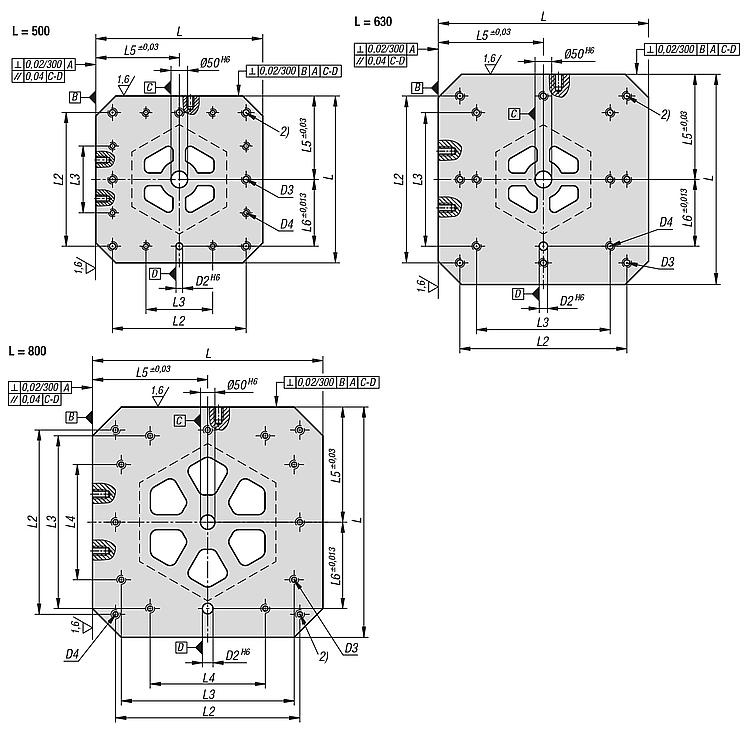

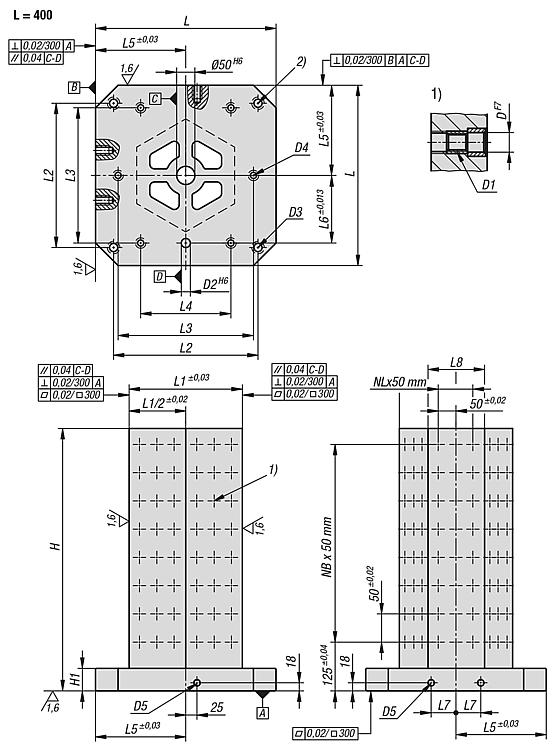

应要求提供其他尺寸。根据要求：其他尺寸。图纸提示：

1) 格栅孔
2) 内六角螺栓的通孔 DIN 912 (D3/D4)

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 01855 灰口铸铁 6 面塔式夹具带栅格孔

398 kB

定位基础元件的技术资料

1,6 MB

格栅孔和格栅间距 M12、M16 技术资料

243 kB

图纸

商品选择/筛选

	400 500 630 800	500 650 600 750 700 850 800 1000	250 300 350 500	12 16	M12 M16	20 25	M16	M12 M16	M16	50	320 400 500 640	300 200 400 600	200 - 400	200 250 315 400	150 200 300	55 75 100 135	144 - 202	96 132 180 234 216 270 420 540	1 2 4	7 10 9 12 11 14 13 17				Reset
订货号	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	栅格孔数量	NL=装配孔数量	NB=装配孔数量	CAD	配件	价格	订购
01855-21240050	400	500	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7			根据要求
01855-21240065	400	650	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10			根据要求
01855-21250060	500	600	300	12	M12	20	M16	M12	M16	50	400	200	-	250	200	75	-	180	2	9			根据要求
01855-21250075	500	750	300	12	M12	20	M16	M12	M16	50	400	200	-	250	200	75	-	234	2	12			根据要求
01855-21263070	630	700	350	12	M12	25	M16	M16	M16	50	500	400	-	315	200	100	202	216	2	11			根据要求
01855-21263085	630	850	350	12	M12	25	M16	M16	M16	50	500	400	-	315	200	100	202	270	2	14			根据要求
01855-21280080	800	800	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	-	420	4	13			根据要求
01855-21280100	800	1000	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	-	540	4	17			根据要求
01855-21640050	400	500	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7			根据要求
01855-21640065	400	650	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10			根据要求
01855-21650060	500	600	300	16	M16	20	M16	M12	M16	50	400	200	-	250	200	75	-	180	2	9			根据要求
01855-21650075	500	750	300	16	M16	20	M16	M12	M16	50	400	200	-	250	200	75	-	234	2	12			根据要求
01855-21663070	630	700	350	16	M16	25	M16	M16	M16	50	500	400	-	315	200	100	202	216	2	11			根据要求
01855-21663085	630	850	350	16	M16	25	M16	M16	M16	50	500	400	-	315	200	100	202	270	2	14			根据要求
01855-21680080	800	800	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	-	420	4	13			根据要求
01855-21680100	800	1000	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	-	540	4	17			根据要求
