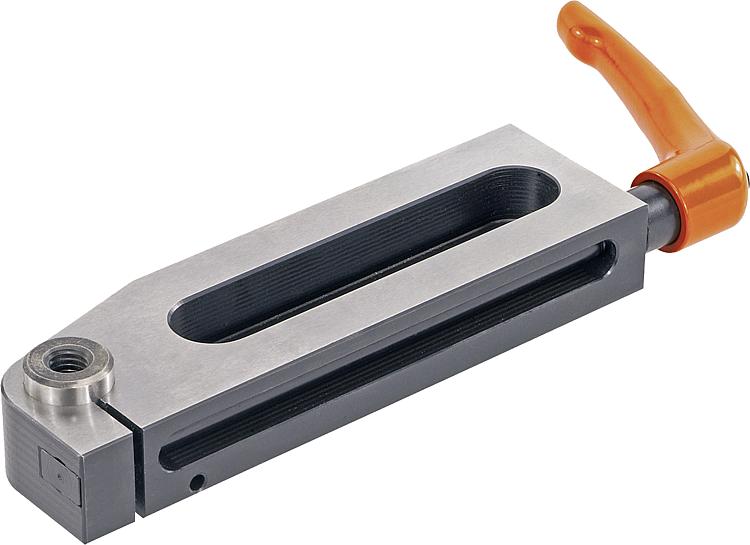

        调节夹具

商品描述/产品说明

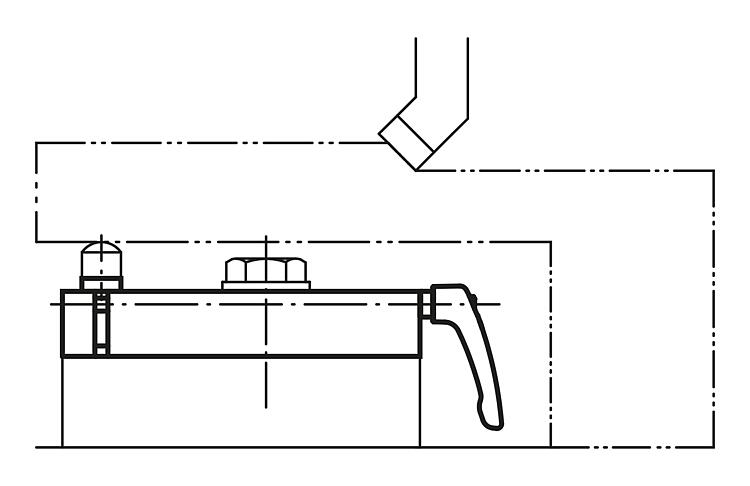

产品说明材料：钢制。规格：经渗碳硬化、黑色氧化和打磨处理。提示：调节夹具用于在铣削、钻孔、刨光和打磨的时候进行支撑，以便防止工件发生所谓的振颤或脱开。使用调节夹具可以快速准确的支撑工件，无需伸入到工件下方。其可以在任何位置夹紧。多种类型的埋头螺栓都可以被拧入支撑螺栓的内螺纹中，对支撑高度进行调整。

调节夹具 02380-075、02380-150 和 02380-170 只有 1 个开槽。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02380 调节夹具

210 kB

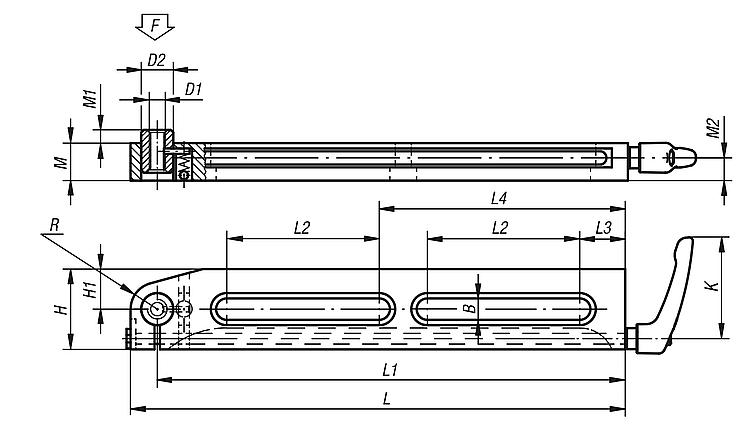

图纸

商品选择/筛选

	65 80 110	85 165 190 315	75 150 170 300	35 90 100	13 20 25 30	- 160	8,5 13 17	30 50 60	10 25 20	M8 M10 M16	13 20 26	19,5 24 34	3 6 11	11,5 14 21,5	- 15	500 2500 5000				Reset
订货号	K	L	L1	L2	L3	L4	B	H	H1	D1	D2	M	M1	M2	R	F N	CAD	配件	价格	订购
02380-75	65	85	75	35	13	-	8,5	30	10	M8	13	19,5	3	11,5	-	500			根据要求
02380-150	80	165	150	90	20	-	13	50	25	M10	20	24	6	14	15	2500			根据要求
02380-170	110	190	170	100	25	-	17	60	20	M16	26	34	11	21,5	-	5000			根据要求
02380-300	80	315	300	100	30	160	13	50	25	M10	20	24	6	14	15	2500			根据要求
