格栅孔及定位

02394

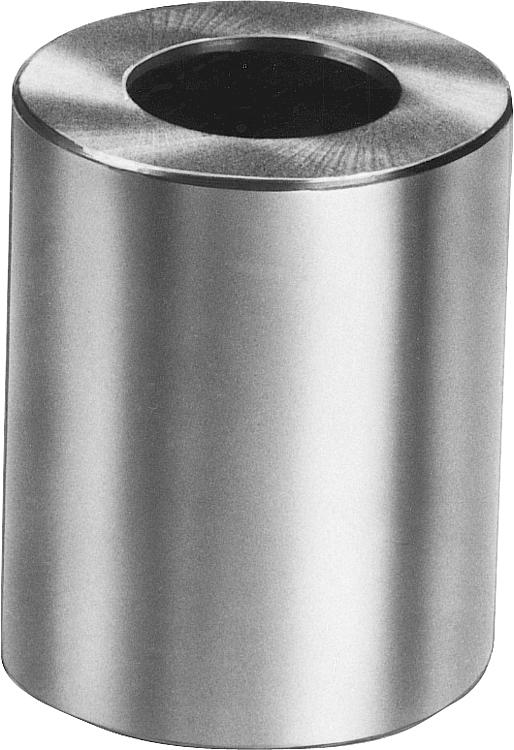

格栅孔及定位

产品
- 产品概览
  - 灵活的标准件系统
    - 自适应球头端面、支脚、夹紧垫片、支撑块
      - 支撑块
        格栅孔及定位

商品描述/产品说明

产品说明材料：调制钢。规格：经调质。

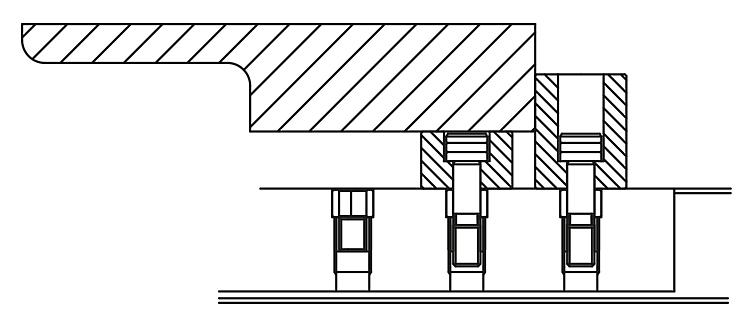

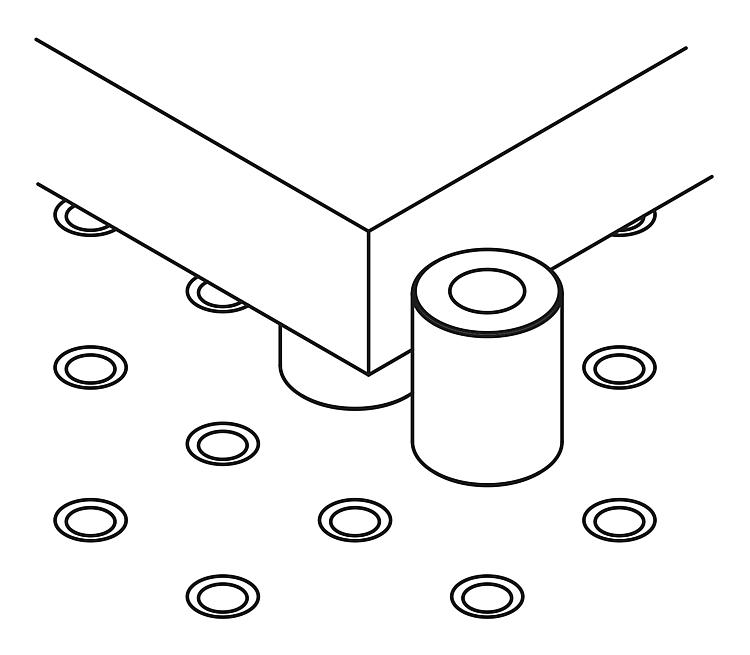

外壳面和支撑面经加工处理。提示：根据系统的不同（M8、M12、M16），通过轴肩螺栓或带有圆柱头螺栓的插接衬套定位和固定支撑和定位柱。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02394 格栅孔及定位

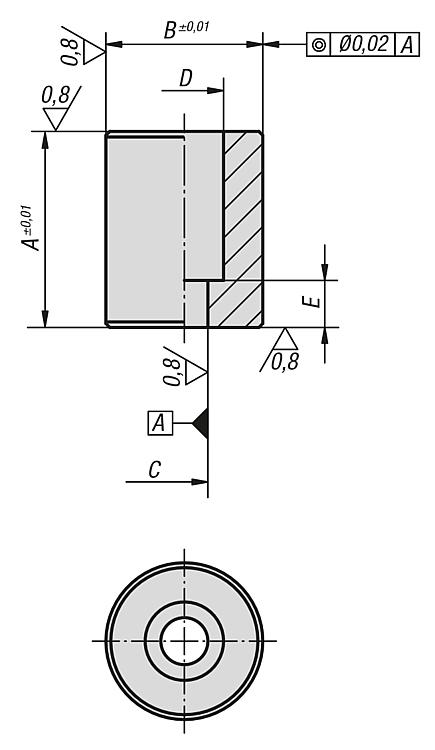

图纸

格栅孔及定位

商品选择/筛选

订货号	A	B	C Ø 用于轴肩螺栓	D	E	适用轴肩螺栓	CAD	配件	价格	订购
02394-12025	25	40	12 H7	20	12	07533-12045			根据要求
02394-12050	50	40	12 H7	20	12	07533-12045			根据要求
02394-12075	75	40	12 H7	20	12	07533-12045			根据要求
02394-16050	50	50	16 H7	26	15	07533-16055			根据要求
02394-16075	75	50	16 H7	26	15	07533-16055			根据要求
02394-16100	100	50	16 H7	26	25	07533-16065			根据要求
02394-16125	125	50	16 H7	26	25	07533-16065			根据要求
