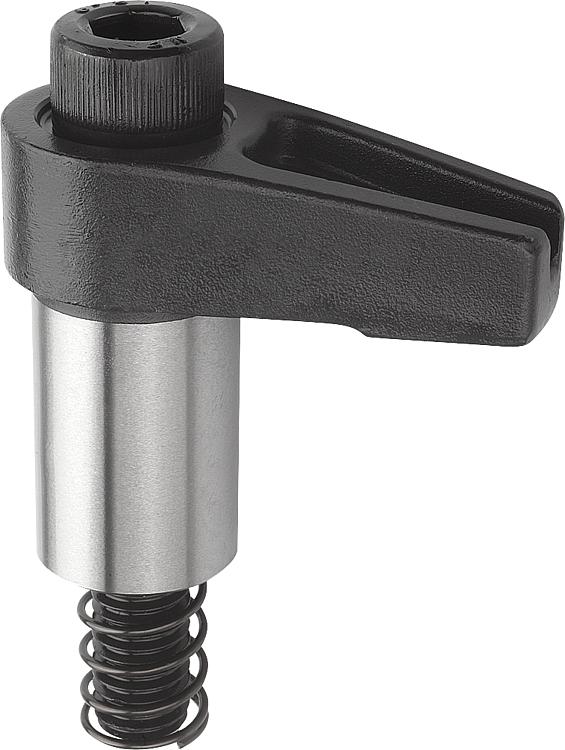

产品说明材料：调质钢，经调质处理。规格：黑色氧化处理。
轴经磨削处理。提示：在指定的夹紧区域 (H5) 内适用指定的夹持力和拧紧扭矩。优点：紧凑型应用设计，亦适用于狭窄的空间
各种规格和尺寸附件：夹具夹板支架 04375。
夹具夹板支架 04379。
加高筒 04378。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | D
| D1 | H | H1 | H2 | H3 | H4 | H5
max.
夹紧范围 | B | R | 内六角螺栓
DIN 912 | 锁紧扭矩
max. Nm
| F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 04372-110030 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 30 | M10x65 | 37,2 | 13 |  | | 根据要求 | | | 04372-110040 | A | 20 | 25 | 75 | 54 | 30 | 9 | 10 | 12 | 12 | 40 | M10x65 | 31,4 | 9,8 | | | 根据要求 | |
|
|
