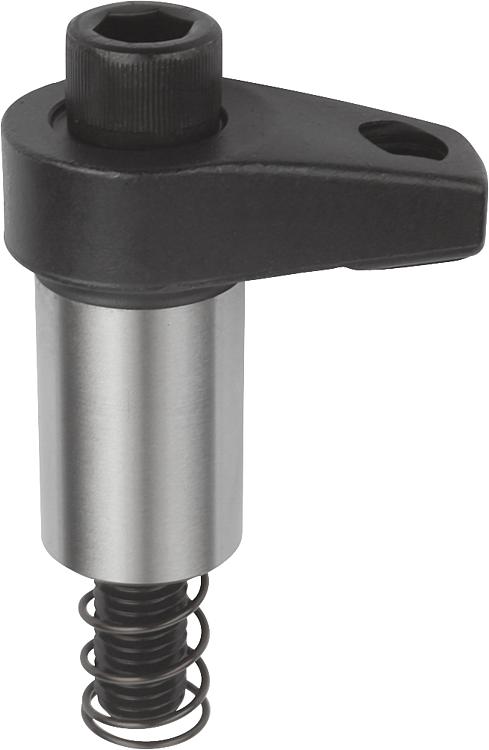

C 型经打磨处理的夹具压板

04372_C

C 型经打磨处理的夹具压板

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 转角夹具夹具压板
        型夹具压板
        C 型经打磨处理的夹具压板

商品描述/产品说明

产品说明材料：调质钢，经调质处理。规格：黑色氧化处理。
轴经磨削处理。提示：在指定的夹紧区域 (H5) 内适用指定的夹持力和拧紧扭矩。优点：紧凑型应用设计，亦适用于狭窄的空间
各种规格和尺寸附件：夹具夹板支架 04375。
夹具夹板支架 04379。
加高筒 04378。特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04372_C C 型经打磨处理的夹具压板

图纸

C 型经打磨处理的夹具压板

商品选择/筛选

订货号	类型	D	D1	D2	H	H1	H2	H3	H4	H5 max. 夹紧范围	B	L	R	内六角螺栓 DIN 912	锁紧扭矩 max. Nm	F max. kN	CAD	配件	价格	订购
04372-312140	C	25	32	M12	92	66	39	11	10	15	18	31	40	M12x80	58,8	22,6			根据要求
04372-312150	C	25	32	M12	92	68	39	11	13	15	18	38	50	M12x80	49	18,5			根据要求
04372-312160	C	25	32	M12	92	68	39	11	13	15	18	46	60	M12x80	45,1	15,2			根据要求
04372-316150	C	32	36	M12	101	75	39	15	16	15	22	38	50	M16x85	147	38			根据要求
04372-316160	C	32	36	M12	101	75	39	15	16	15	22	46	60	M16x85	127,4	33			根据要求
