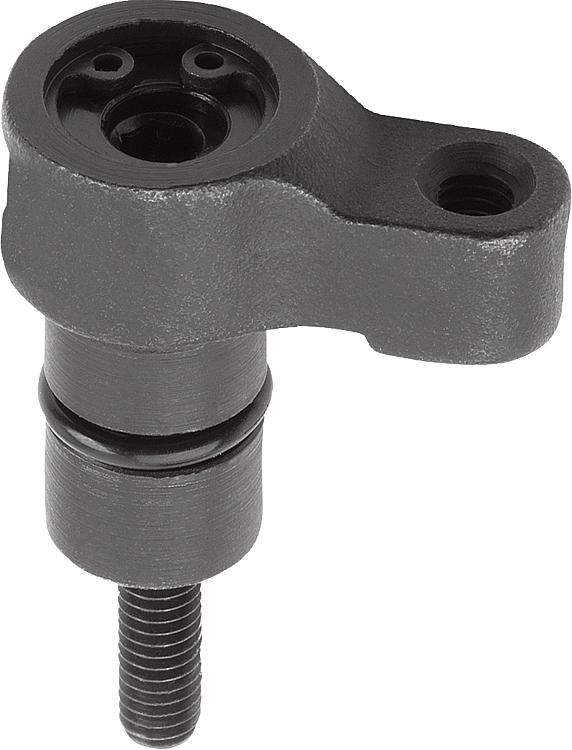

产品说明材料：调质钢，经调质处理。规格：黑色氧化处理。提示：在指定的夹紧区域 (H5) 内适用指定的夹持力和拧紧扭矩。优点：紧凑型应用设计，亦适用于狭窄的空间
各种规格和尺寸附件：夹具夹板支架 04375。
夹具夹板支架 04379。
加高筒 04378。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | D
| D1 | D2 | H | H1 | H2 | H4 | H5
max.
夹紧范围 | B | L | R | 内六角螺栓
DIN 912 | 锁紧扭矩
max. Nm
| F
max. kN | CAD | 配件 | 价格 | 订购 |
|---|
| 04372-404118 | D | 10 | 14 | M4 | 37 | 24,5 | 14,5 | 7,5 | 3 | 8 | 14 | 18 | M4x30 | 2,7 | 2 |  | | 根据要求 | | | 04372-406122 | D | 12 | 16 | M5 | 44 | 30,5 | 17,5 | 9,5 | 4 | 10 | 17 | 22 | M6x35 | 7 | 3,5 | | | 根据要求 | |
|
|
