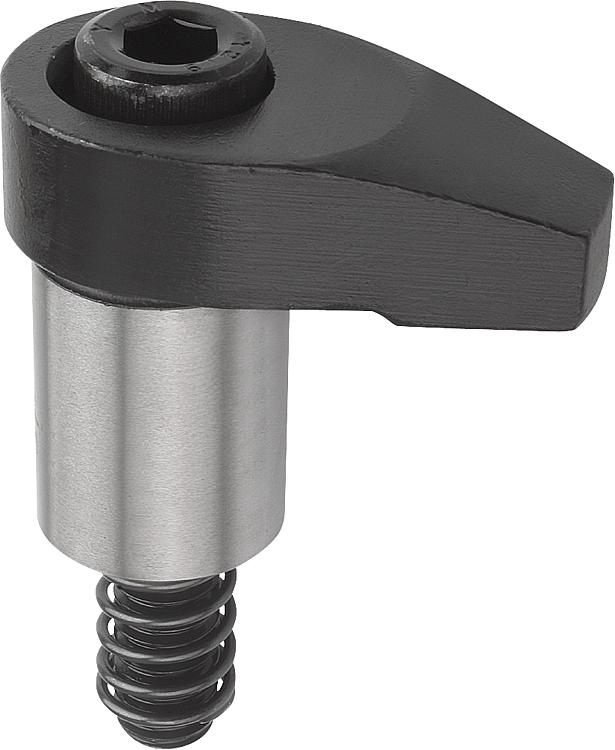

B 型经打磨处理的夹具压板

商品描述/产品说明

产品说明材料：调质钢，经调质处理。规格：黑色氧化处理。
轴经磨削处理。提示：在指定的夹紧区域 (H5) 内适用指定的夹持力和拧紧扭矩。优点：紧凑型应用设计，亦适用于狭窄的空间
各种规格和尺寸附件：夹具夹板支架 04375。
夹具夹板支架 04379。
加高筒 04378。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

订货号	类型	D	D1	H	H1	H2	H3	H4	H5 max. 夹紧范围	B	R	内六角螺栓 DIN 912	锁紧扭矩 max. Nm	F max. kN	价格
04372-208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	根据要求
04372-208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	根据要求
04372-208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	根据要求
04372-212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	根据要求
04372-212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	根据要求
04372-212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	根据要求
04372-216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	根据要求
04372-216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	根据要求
04372-216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	根据要求
