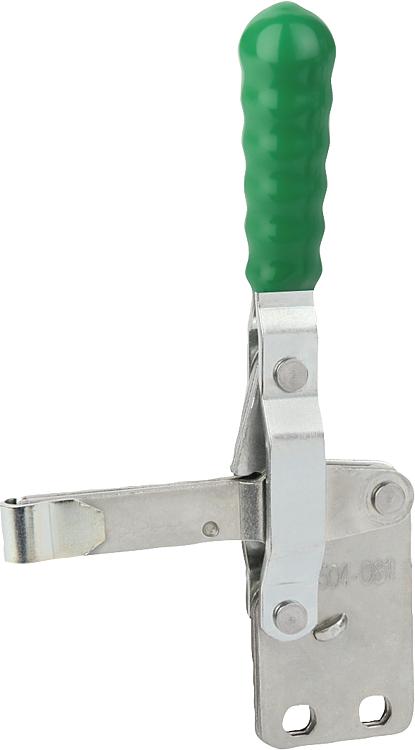

05040垂直压紧式快速夹钳，带直底座和全压头 |
返回 |
|
|
产品说明材料：钢板 DD11 1.0332规格：钢件镀锌。
轴销热处理。
耐油塑料把手。提示：螺栓不包括在供货范围内，

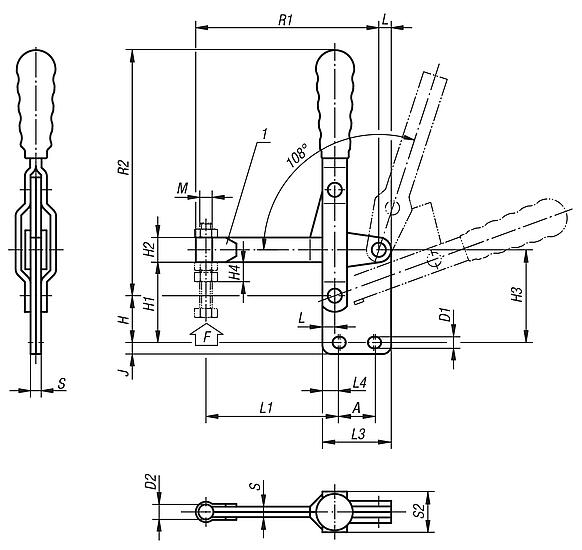

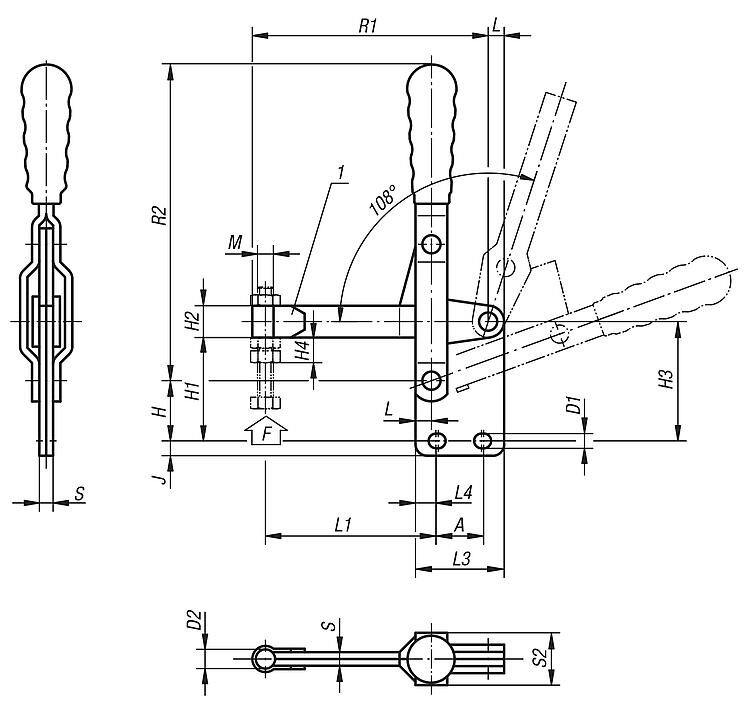

附件参见 05200 - 05280。图纸提示： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| L | L1 | L3 | L4 | H | H1 | H2 | H3 | H4 | A
min. | A
max. | M=压杆 | D1 | D2 | J | R1 | R2 | S | S2 | F
kN | 塑料把手
| CAD | 配件 | 价格 | 订购 |
|---|
| 05040-081 | 7 | 75 | 39 | 9 | 26,5 | 45,5 | 14 | 52,5 | 12 | 19 | 21 | M8 | 7 | 8,5 | 6,5 | 103 | 143 | 6 | 23 | 2,2 | 05200-115 |  |  | 根据要求 | | | 05040-101 | 8 | 92 | 43 | 7,5 | 33 | 52 | 18 | 61 | 16 | 26 | 28 | M10 | 8,5 | 10,5 | 9 | 125 | 177 | 7 | 26 | 3,4 | 05200-120 | | | 根据要求 | | | 05040-121 | 10 | 122 | 50 | 9 | 41 | 61 | 22 | 72 | 19 | 32 | 32 | M12 | 8,5 | 12,5 | 11,5 | 159 | 215 | 8 | 30 | 4,5 | 05200-135 | | | 根据要求 | |
|
|
