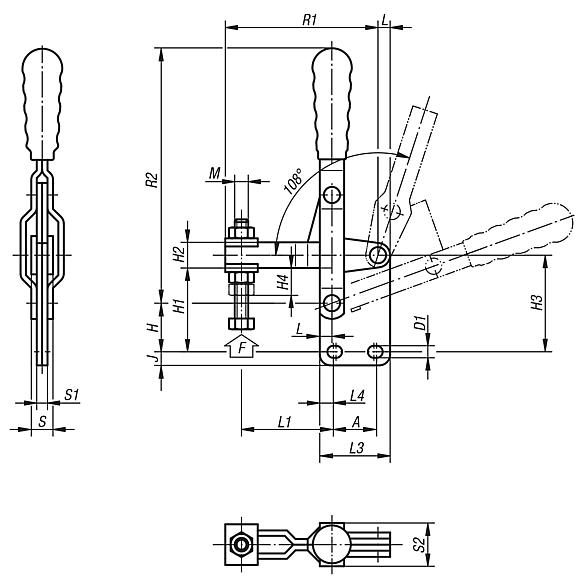

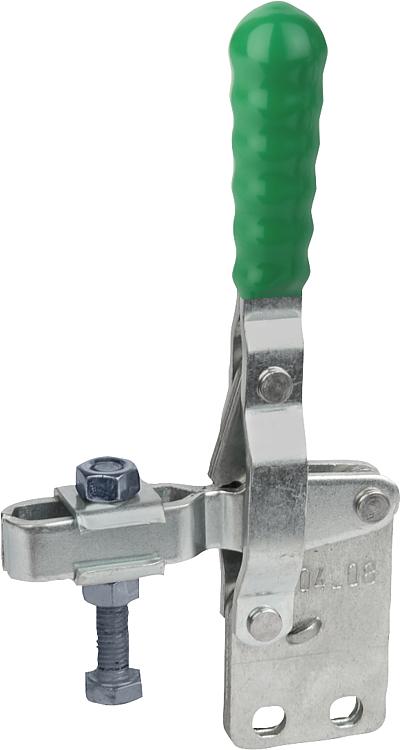

垂直压紧式快速夹钳，带直底座

商品描述/产品说明

产品说明材料：钢板 DD11 1.0332规格：钢件镀锌。
轴销热处理。
耐油塑料把手。提示：配件参见 05200 - 05280

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	4,5 5,5 7 8 10	16 23 27 33 45	35 46 55 74 100	26 32 39 43 50	5 9 7,5	18 21 26,5 33 41	31 37 45,5 52 61	9,5 11,5 14 18 22	36 43 52,5 61 72	10 11 14 18 21	14 12 19 26 32	16 14 21 28 32	M5x35 M6x50 M8x50 M10x70 M12x80	4,5 5,5 6,5 8,5	5 5,5 6,5 9 11,5	56,5 70,5 86 110 140	96 121 143 177 215	10,5 13,5 16 18 23	4 6 7 8	16 23 26 30	0,8 1 2,3 3,5 4,6					Reset

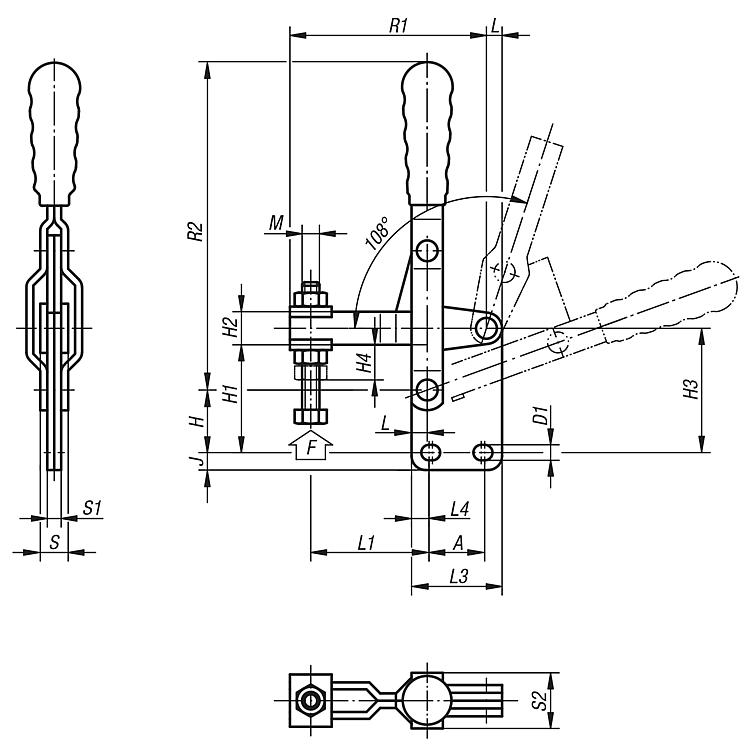

订货号	L	L1 min.	L1 max.	L3	L4	H	H1	H2	H3	H4	A min.	A max.	M=压杆	D1	J	R1	R2	S	S1	S2	F kN	塑料把手	CAD	配件	价格	订购
05040-05	4,5	16	35	26	5	18	31	9,5	36	10	14	16	M5x35	4,5	5	56,5	96	10,5	4	16	0,8	05200-100			根据要求
05040-06	5,5	23	46	32	9	21	37	11,5	43	11	12	14	M6x50	5,5	5,5	70,5	121	13,5	6	23	1	05200-105			根据要求
05040-08	7	27	55	39	9	26,5	45,5	14	52,5	14	19	21	M8x50	6,5	6,5	86	143	16	6	23	2,3	05200-115			根据要求
05040-10	8	33	74	43	7,5	33	52	18	61	18	26	28	M10x70	8,5	9	110	177	18	7	26	3,5	05200-120			根据要求
05040-12	10	45	100	50	9	41	61	22	72	21	32	32	M12x80	8,5	11,5	140	215	23	8	30	4,6	05200-135			根据要求
