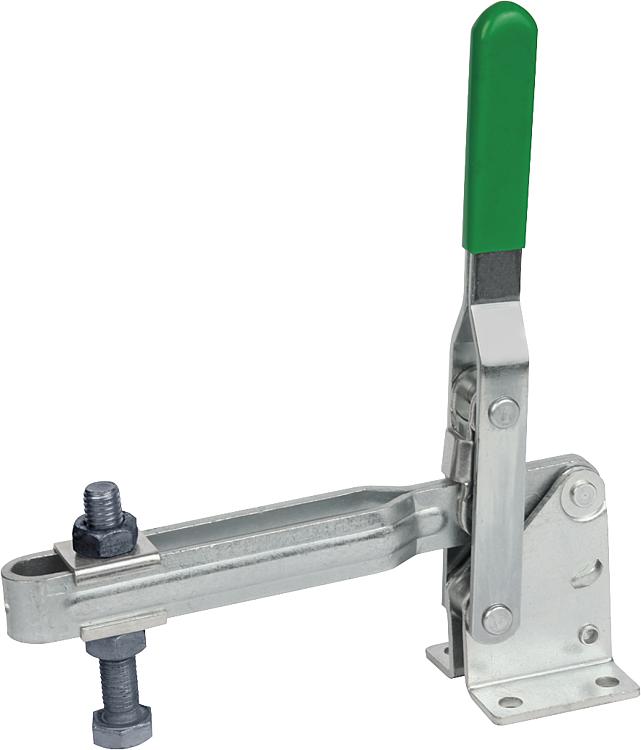

快速夹钳垂直压紧式平底座，加长型

05020

快速夹钳垂直压紧式平底座，加长型

产品
- 产品概览
  - 灵活的标准件系统
    - 快速夹钳、气动夹钳、夹钳配件、搭扣、旋转锁销
      - 快速夹钳
        快速夹钳垂直压紧式平底座，加长型

商品描述/产品说明

产品说明材料：钢板 DD11 1.0332规格：钢件镀锌。
轴销热处理。
耐油塑料把手。提示：配件参见 05200 - 05280图纸提示：

1) 塑料把手 05200

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05020 快速夹钳垂直压紧式平底座，加长型

快速夹钳技术资料

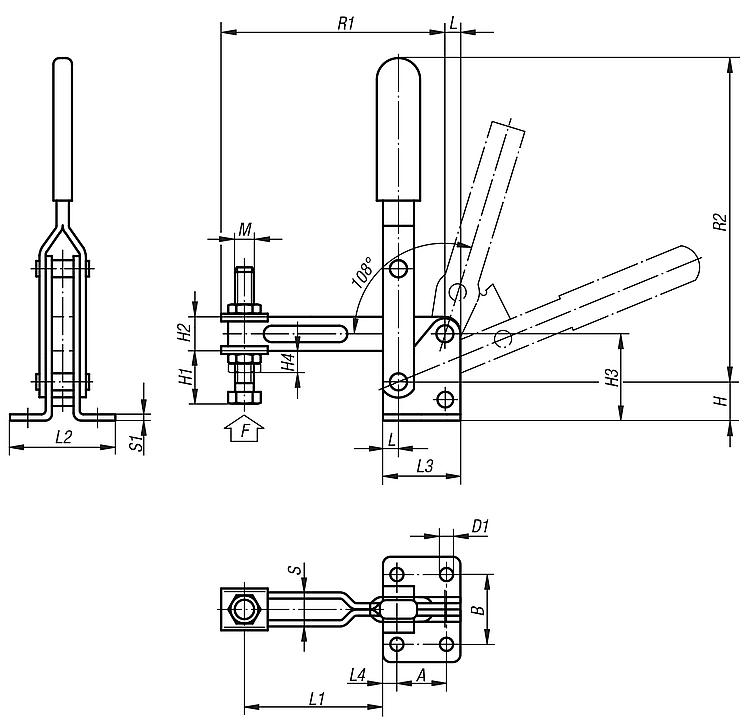

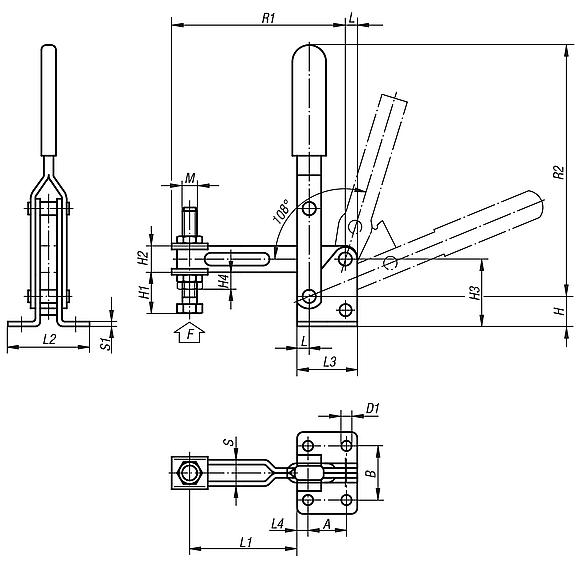

图纸

快速夹钳垂直压紧式平底座，加长型

商品选择/筛选

订货号	L	L1 min.	L1 max.	L2	L3	L4	B	H	H1	H2	H3	H4	A	M=压杆	D1	R1	R2	S	S1	S3	F kN	塑料把手	CAD	配件	价格	订购
05020-14	10	50	165	73	60	10	52	35	62,5	25	75	21	40	M14x90	8,5	225	230	25	4	34	4,6	05200-135			根据要求
05020-16	15	55	215	100	90	20	70	58	101	30	116	27	50	M16x140	12,5	300	305	30	5	44	6	05200-140			根据要求
