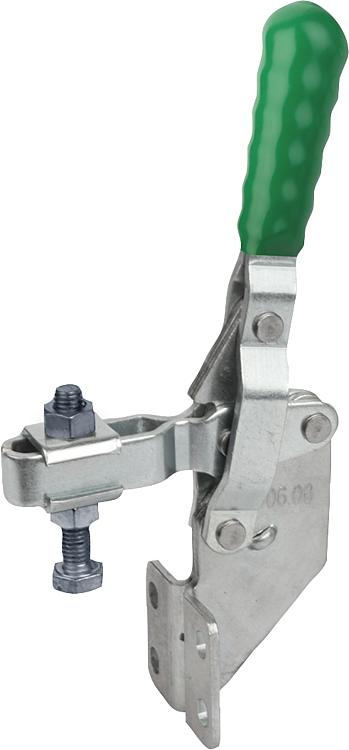

产品说明材料：钢板 DD11 1.0332规格：钢件镀锌。
轴销热处理。
耐油塑料把手。提示：配件参见 05200 - 05280 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

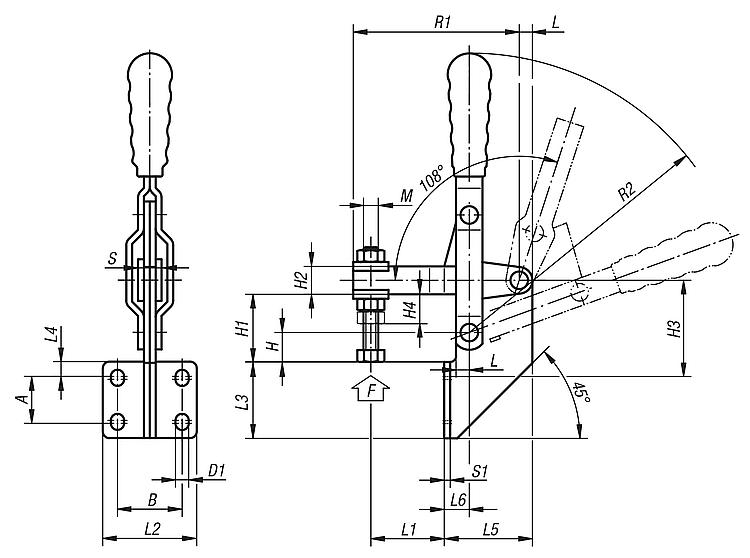

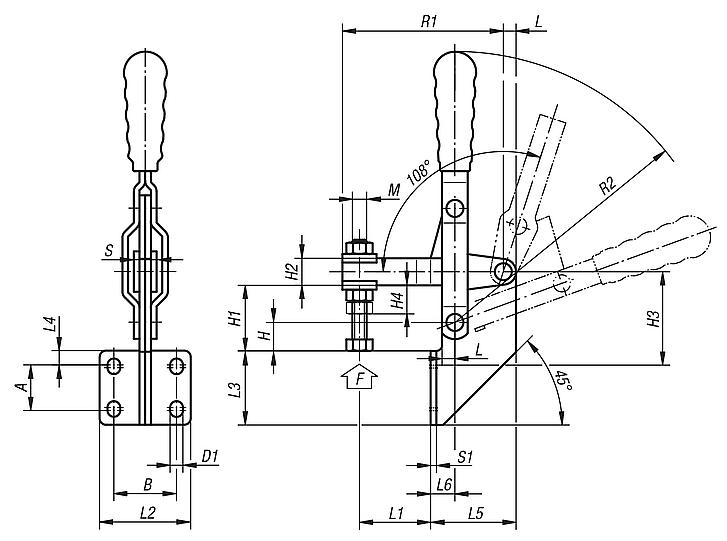

订货号
| L | L1
min. | L1
max. | L2 | L3 | L4 | L5 | L6 | B | H | H1 | H2 | H3 | H4 | A
min. | A
max. | M=压杆 | D1 | R1 | R2 | S | S1 | F
kN | 塑料把手
| CAD | 配件 | 价格 | 订购 |
|---|
| 05060-05 | 4,5 | 7 | 26 | 32 | 26 | 5 | 30 | 8,5 | 22 | 10 | 23 | 9,5 | 33 | 10 | 14 | 16 | M5x35 | 4,5 | 56,5 | 96 | 10,5 | 2 | 0,8 | 05200-100 |  |  | 根据要求 | | | 05060-06 | 5,5 | 8 | 31 | 38 | 32 | 9 | 38 | 11,5 | 27 | 13 | 29 | 11,5 | 44 | 11 | 12 | 14 | M6x50 | 5,5 | 70,5 | 121 | 13,5 | 3 | 1 | 05200-105 | | | 根据要求 | | | 05060-08 | 7 | 12 | 40 | 45 | 39 | 9 | 45 | 13 | 32 | 16 | 35 | 14 | 51 | 14 | 19 | 21 | M8x50 | 6,5 | 86 | 151 | 16 | 3 | 2,3 | 05200-115 | | | 根据要求 | | | 05060-10 | 8 | 18,5 | 59,5 | 56 | 43 | 7,5 | 50 | 15 | 38 | 20 | 39 | 18 | 55,5 | 18 | 26 | 28 | M10x70 | 8,5 | 110 | 177 | 18 | 3,5 | 3,5 | 05200-120 | | | 根据要求 | |
|
|
