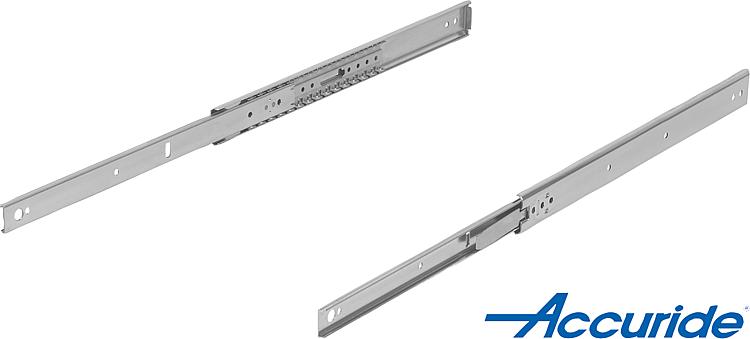

21334-45钢制伸缩滑轨 用于侧方安装，部分伸出，负载能力最大 65 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：部分伸出的伸缩滑轨中，冲程小于安装长度。闩锁位于打开位置。操作解锁杆可轻松取出抽屉并与导轨脱离。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。
指定的负载能力以 450 mm 轨道距离确定，为 10,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。
固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。温度范围：-20 °C - +70 °C。优点：闩锁位于打开位置
前侧快速分离特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | -
- -
- 200
- 225,4
- 250,8
- 276,2
- 301,6
- 327
| -
- 136,5
- 187,3
- 238,1
- 288,9
- 339,7
- 390,5
- 441,3
- 492,1
- 542,9
| -
- 247,6
- 298,4
- 349,2
- 400
- 450,8
- 501,6
- 552,4
- 603,2
- 654
| -
- 260,3
- 311,1
- 361,9
- 412,7
- 463,5
- 514,3
- 565,1
- 615,9
- 666,7
| -
- -
- 203,2
- 228,6
- 254
- 279,4
- 304,8
- 330,2
| -
- 215,9
- 266,7
- 317,5
- 342,9
- 393,7
- 419,1
- 444,5
- 495,3
- 520,7
| -
- 254
- 304,8
- 355,6
- 406,4
- 457,2
- 508
- 558,8
- 609,6
- 660,4
| | | -
- 201,5
- 252,5
- 303
- 329
- 379,5
- 405
- 430,5
- 481,5
- 506,5
| -
- 305
- 356
- 406
- 457
- 508
- 559
- 610
- 660
- 711
| | | | Reset |
|---|
| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21334-45-0305 | 28,6 | - | 136,5 | 247,6 | 260,3 | - | 215,9 | 254 | 9,5 | 35,3 | 201,5 | 305 |  | | 根据要求 | | | 21334-45-0356 | 28,6 | - | 187,3 | 298,4 | 311,1 | - | 266,7 | 304,8 | 9,5 | 35,3 | 252,5 | 356 | | | 根据要求 | | | 21334-45-0406 | 28,6 | - | 238,1 | 349,2 | 361,9 | - | 317,5 | 355,6 | 9,5 | 35,3 | 303 | 406 | | | 根据要求 | | | 21334-45-0457 | 28,6 | 200 | 288,9 | 400 | 412,7 | 203,2 | 342,9 | 406,4 | 9,5 | 35,3 | 329 | 457 | | | 根据要求 | | | 21334-45-0508 | 28,6 | 225,4 | 339,7 | 450,8 | 463,5 | 228,6 | 393,7 | 457,2 | 9,5 | 35,3 | 379,5 | 508 | | | 根据要求 | | | 21334-45-0559 | 28,6 | 250,8 | 390,5 | 501,6 | 514,3 | 254 | 419,1 | 508 | 9,5 | 35,3 | 405 | 559 | | | 根据要求 | | | 21334-45-0610 | 28,6 | 276,2 | 441,3 | 552,4 | 565,1 | 279,4 | 444,5 | 558,8 | 9,5 | 35,3 | 430,5 | 610 | | | 根据要求 | | | 21334-45-0660 | 28,6 | 301,6 | 492,1 | 603,2 | 615,9 | 304,8 | 495,3 | 609,6 | 9,5 | 35,3 | 481,5 | 660 | | | 根据要求 | | | 21334-45-0711 | 28,6 | 327 | 542,9 | 654 | 666,7 | 330,2 | 520,7 | 660,4 | 9,5 | 35,3 | 506,5 | 711 | | | 根据要求 | |
|
|
