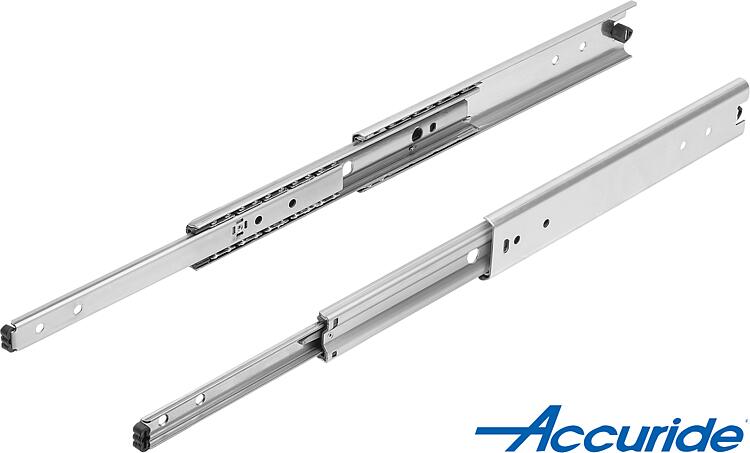

        不锈钢制伸缩滑轨，用于侧方安装，过度伸出，负载能力最大 90 kg

商品描述/产品说明

产品说明材料：

不锈钢导轨 1.4301.
不锈钢滚珠轴承保持架 1.4301.
不锈钢滚珠 1.4034.

规格：亮色轨道。
亮色滚珠轴承保持架。
亮色滚珠。订购须知：成对出售。提示：过度伸出的伸缩滑轨中，冲程大于安装长度。操作解锁杆可轻松取出抽屉并与导轨脱离。
伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力以 450 mm 轨道距离确定，为 50,000 周期时的最大值。

不适合水平安装。温度范围：-20 °C - +70 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21334-94 不锈钢制伸缩滑轨，用于侧方安装，过度伸出，负载能力最大 90 kg

204 kB

安装说明 21334-94

390 kB

Overview of items telescopic slides

82,6 kB

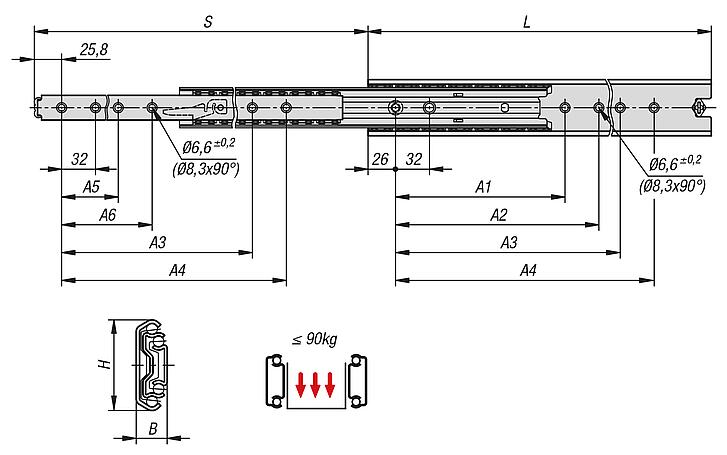

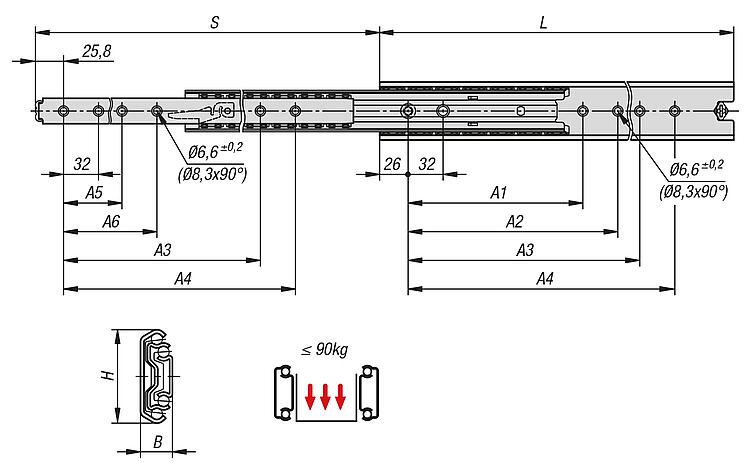

图纸

商品选择/筛选

		26	- 160 192 256 288 352	- 192 224 288 320 384	192 224 288 352 384 448 480 576 672	224 256 320 384 416 480 512 608 704	- 128 160 192 224 256 288 320	- 160 192 224 256 288 320 352	19,1	53	323 373 423 473 523 573 623 723 803	300 350 400 450 500 550 600 700 790	90	侧面装配	标准型	1 件 = 1 对				Reset
订货号	制造商商品编号	A	A1	A2	A3	A4	A5	A6	B	H	行程 S	L	Fp= 每对负载能力 50,000 zy。	安装	产品类型	包装形式	CAD	配件	价格	订购
21334-94-0300	DS5334-0030	26	-	-	192	224	-	-	19,1	53	323	300	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0350	DS5334-0035	26	-	-	224	256	-	-	19,1	53	373	350	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0400	DS5334-0040	26	160	192	288	320	128	160	19,1	53	423	400	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0450	DS5334-0045	26	192	224	352	384	160	192	19,1	53	473	450	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0500	DS5334-0050	26	192	224	384	416	192	224	19,1	53	523	500	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0550	DS5334-0055	26	256	288	448	480	224	256	19,1	53	573	550	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0600	DS5334-0060	26	256	288	480	512	256	288	19,1	53	623	600	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0700	DS5334-0070	26	288	320	576	608	288	320	19,1	53	723	700	90	侧面装配	标准型	1 件 = 1 对			根据要求
21334-94-0790	DS5334-0080	26	352	384	672	704	320	352	19,1	53	803	790	90	侧面装配	标准型	1 件 = 1 对			根据要求
