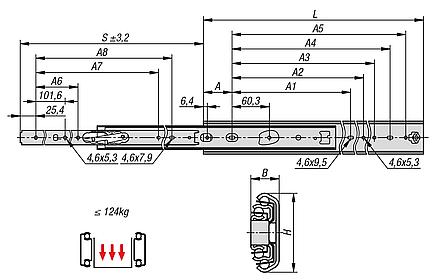

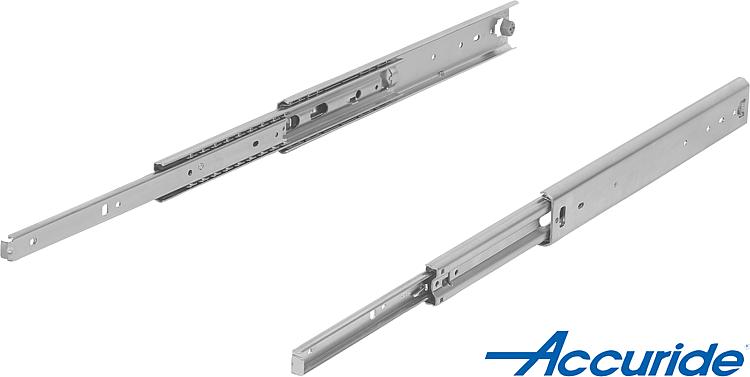

21335-10钢制伸缩滑轨 用于侧方安装，全部伸出，负载能力最大 124 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。
提示：伸缩滑轨全部伸出时，行程与安装长度大概一致，确保操作更加舒适、灵活。操作解锁杆可轻松取出抽屉并与导轨脱离。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力为 10,000 周期时的最大值。
不适合水平安装。
适用于轨道距离为 1,000 mm 的导轨。优点：前端快速分离
易运行
额外增加的导轨确保高度的侧方稳定性特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | -
- -
- 215,9
- 241,3
- 266,7
- 292,1
- 317,5
| -
- 135,4
- 186,2
- 237
- 287,8
- 338,6
- 389,4
- 440,2
- 491
- 541,8
| -
- 179,1
- 229,9
- 280,7
- 331,5
- 382,3
- 433,1
- 483,9
- 534,7
- 585,5
| -
- 204,5
- 255,3
- 306,1
- 356,9
- 407,7
- 458,5
- 509,3
- 560,1
- 610,9
| -
- 229,9
- 280,7
- 331,5
- 382,3
- 433,1
- 483,9
- 534,7
- 585,5
- 636,3
| | -
- -
- 257,3
- 308,1
- 358,9
- 409,7
- 460,5
- 511,3
- 562,1
| -
- 228,6
- 279,4
- 330,2
- 381
- 431,8
- 482,6
- 533,4
- 584,2
- 635
| -
- 225,5
- 276,6
- 327,1
- 377,9
- 428,7
- 479,5
- 530,3
- 581,1
- 631,9
| | | -
- 305
- 356
- 406
- 457
- 508
- 559
- 610
- 660
- 711
| -
- 305
- 356
- 406
- 457
- 508
- 559
- 610
- 660
- 711
| | | | Reset |
|---|

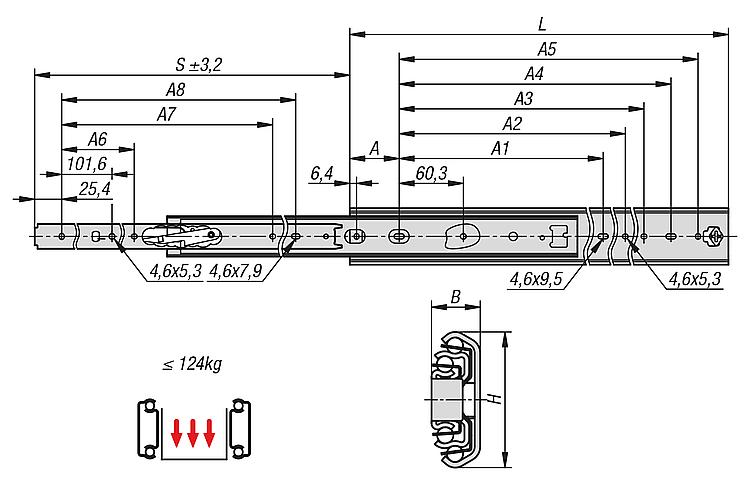

| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A11 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21335-10-0305 | 46,4 | - | 135,4 | 179,1 | 204,5 | 229,9 | - | - | 228,6 | 225,5 | 19,1 | 53,1 | 305 | 305 |  | | 根据要求 | | | 21335-10-0356 | 46,4 | - | 186,2 | 229,9 | 255,3 | 280,7 | - | - | 279,4 | 276,6 | 19,1 | 53,1 | 356 | 356 | | | 根据要求 | | | 21335-10-0406 | 46,4 | - | 237 | 280,7 | 306,1 | 331,5 | - | 257,3 | 330,2 | 327,1 | 19,1 | 53,1 | 406 | 406 | | | 根据要求 | | | 21335-10-0457 | 46,4 | - | 287,8 | 331,5 | 356,9 | 382,3 | - | 308,1 | 381 | 377,9 | 19,1 | 53,1 | 457 | 457 | | | 根据要求 | | | 21335-10-0508 | 46,4 | 215,9 | 338,6 | 382,3 | 407,7 | 433,1 | 203,2 | 358,9 | 431,8 | 428,7 | 19,1 | 53,1 | 508 | 508 | | | 根据要求 | | | 21335-10-0559 | 46,4 | 241,3 | 389,4 | 433,1 | 458,5 | 483,9 | 228,6 | 409,7 | 482,6 | 479,5 | 19,1 | 53,1 | 559 | 559 | | | 根据要求 | | | 21335-10-0610 | 46,4 | 266,7 | 440,2 | 483,9 | 509,3 | 534,7 | 254 | 460,5 | 533,4 | 530,3 | 19,1 | 53,1 | 610 | 610 | | | 根据要求 | | | 21335-10-0660 | 46,4 | 292,1 | 491 | 534,7 | 560,1 | 585,5 | 279,4 | 511,3 | 584,2 | 581,1 | 19,1 | 53,1 | 660 | 660 | | | 根据要求 | | | 21335-10-0711 | 46,4 | 317,5 | 541,8 | 585,5 | 610,9 | 636,3 | 304,8 | 562,1 | 635 | 631,9 | 19,1 | 53,1 | 711 | 711 | | | 根据要求 | |
|
|
