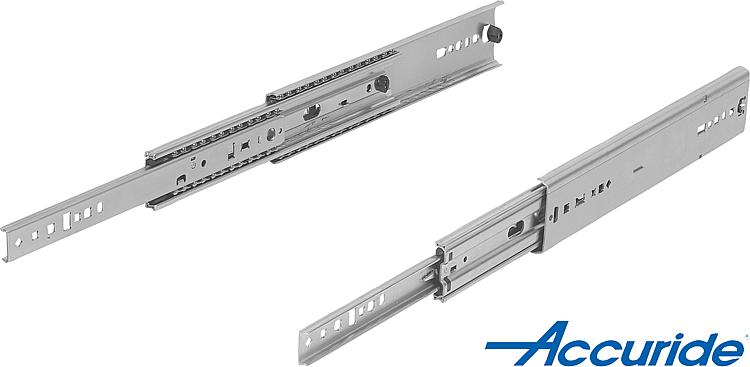

21335-15钢制伸缩滑轨 用于侧方安装，全部伸出，负载能力最大 160 kg |
返回 |
|
|
产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：伸缩滑轨全部伸出时，行程与安装长度大概一致，确保操作更加舒适、灵活。闩锁位于关闭位置。操作解锁杆可轻松取出抽屉并与导轨脱离。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。指定的负载能力为 80,000 周期时的最大值。
水平安装时，负载能力值减小约 75%。
适用于轨道距离为 1,000 mm 的导轨。温度范围：-20 °C - +70 °C。优点：闩锁位于关闭位置
前侧快速分离
适合平装 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 制造商商品编号 | 安装 | 产品类型 | 负载能力
每对
kg | 包装形式 | CAD | 配件 | 价格 | 订购 |
|---|
| 21335-15-0305 | DZ7957-0012-2 | 侧面装配 | 标准型 | 140 | 1 件 = 1 对 |  | | 根据要求 | | | 21335-15-0356 | DZ7957-0014-2 | 侧面装配 | 标准型 | 140 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0407 | DZ7957-0016-2 | 侧面装配 | 标准型 | 150 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0457 | DZ7957-0018-2 | 侧面装配 | 标准型 | 150 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0508 | DZ7957-0020-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0559 | DZ7957-0022-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0610 | DZ7957-0024-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0660 | DZ7957-0026-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0711 | DZ7957-0028-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0762 | DZ7957-0030-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0813 | DZ7957-0032-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0864 | DZ7957-0034-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | | | 21335-15-0914 | DZ7957-0036-2 | 侧面装配 | 标准型 | 160 | 1 件 = 1 对 | | | 根据要求 | |

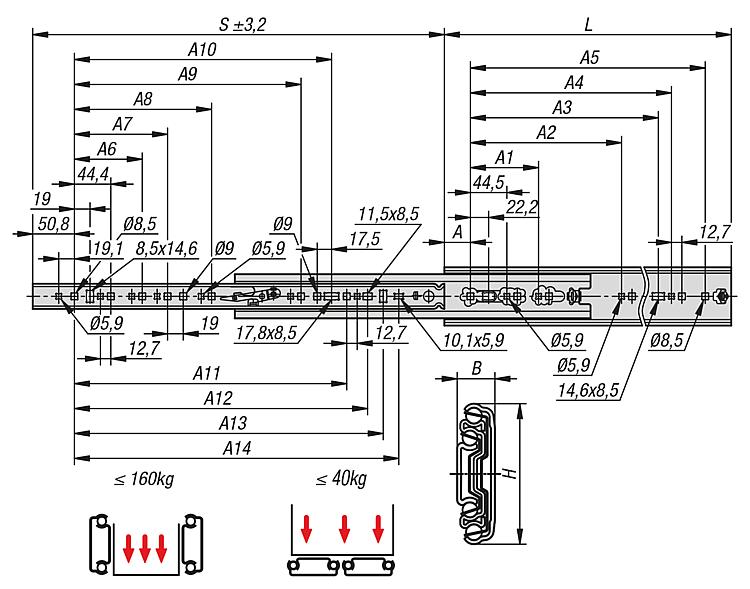

| 订货号 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | B | H | 行程
S | L | CAD | 配件 | 价格 | 订购 |
|---|
| 21335-15-0305 | 31,8 | - | - | 184,2 | 200,2 | 241,3 | - | - | - | - | - | - | - | 179,4 | 198,5 | 19,1 | 70,8 | 304,8 | 304,8 | | | 根据要求 | | | 21335-15-0356 | 31,8 | - | - | 235 | 251 | 292,1 | - | - | - | - | - | - | - | 230,2 | 249,3 | 19,1 | 70,8 | 355,6 | 355,6 | | | 根据要求 | | | 21335-15-0407 | 31,8 | - | - | 285,8 | 301,8 | 342,9 | 108 | - | - | - | - | 236,6 | 262 | 281 | 300,1 | 19,1 | 70,8 | 406,4 | 406,4 | | | 根据要求 | | | 21335-15-0457 | 31,8 | - | - | 336,6 | 352,6 | 393,7 | 108 | - | - | - | - | 287,4 | 312,8 | 331,8 | 350,9 | 19,1 | 70,8 | 457,2 | 457,2 | | | 根据要求 | | | 21335-15-0508 | 31,8 | - | - | 387,4 | 403,4 | 444,5 | 108 | 171,5 | - | - | - | 338,2 | 363,6 | 382,6 | 401,7 | 19,1 | 70,8 | 508 | 508 | | | 根据要求 | | | 21335-15-0559 | 31,8 | - | - | 438,2 | 454,2 | 495,3 | 108 | 171,5 | - | - | 328,7 | 389 | 414,4 | 433,4 | 452,5 | 19,1 | 70,8 | 558,8 | 558,8 | | | 根据要求 | | | 21335-15-0610 | 31,8 | - | - | 489 | 505 | 546,1 | 108 | 171,5 | - | - | 379,5 | 439,8 | 465,2 | 484,2 | 503,3 | 19,1 | 70,8 | 609,6 | 609,6 | | | 根据要求 | | | 21335-15-0660 | 31,8 | - | - | 539,8 | 555,8 | 596,9 | 108 | 171,5 | - | - | 430,3 | 490,6 | 516 | 535 | 554,1 | 19,1 | 70,8 | 660,4 | 660,4 | | | 根据要求 | | | 21335-15-0711 | 31,8 | - | - | 590,6 | 606,6 | 647,7 | 108 | 171,5 | - | - | 481,1 | 541,4 | 566,8 | 585,8 | 604,9 | 19,1 | 70,8 | 711,2 | 711,2 | | | 根据要求 | | | 21335-15-0762 | 31,8 | 203,2 | 469,9 | 641,4 | 657,4 | 698,5 | 108 | 171,5 | - | - | 531,9 | 592,2 | 617,6 | 636,6 | 655,7 | 19,1 | 70,8 | 762 | 762 | | | 根据要求 | | | 21335-15-0813 | 31,8 | 203,2 | 520,7 | 692,2 | 708,2 | 749,3 | 108 | 171,5 | - | - | 582,7 | 643 | 688,4 | 687,4 | 706,5 | 19,1 | 70,8 | 812,8 | 812,8 | | | 根据要求 | | | 21335-15-0864 | 31,8 | 203,2 | 571,5 | 743 | 759 | 800,1 | 108 | 171,5 | 349,3 | - | 633,5 | 693,8 | 719,2 | 738,2 | 757,3 | 19,1 | 70,8 | 863,6 | 863,6 | | | 根据要求 | | | 21335-15-0914 | 31,8 | 203,2 | 622,3 | 793,8 | 809,8 | 850,9 | 108 | 171,5 | 349,3 | 501,7 | 684,3 | 744,6 | 770 | 789 | 808,1 | 19,1 | 70,8 | 914,4 | 914,4 | | | 根据要求 | |
|
|
