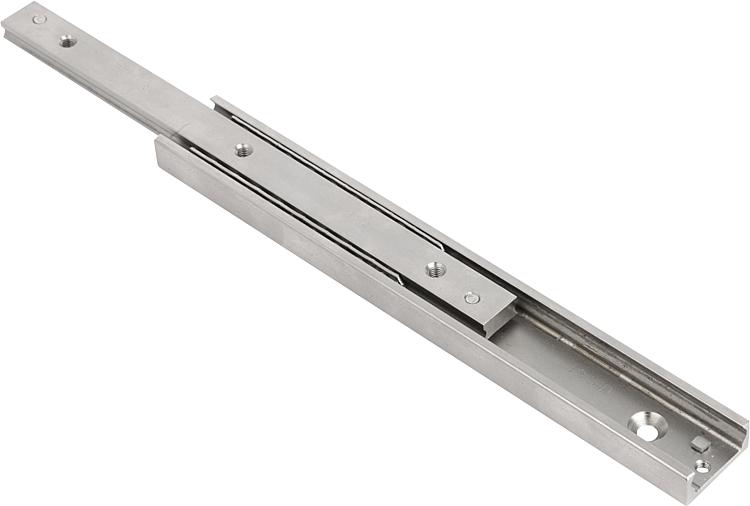

        钢制伸缩滑轨部分伸出，负载能力最大 741 kg

商品描述/产品说明

产品说明材料：滚动轴承钢制导轨和转子。
滚动轴承钢制滚珠。规格：镀锌导轨和转子。
经感应淬火处理的滚道。
经硬化处理的顶珠。订购须知：单个出售。提示：其由一个固定导轨和一个可移动转子组成。转子可单侧伸出导轨长度的略多于一半长度（S 行程）。通过移除止动螺栓可使一个部分伸展滑道以 S 行程伸向两侧。总行程之后为 2S（行程）。
这种紧凑和简单结构可实现非常大的承载量。
最高移动速度为 0.8 m/s。

使用温度 -30 °C 至 +170 °C。根据要求：其他长度（槽间距 80 mm）。
尺寸 28 最大 1170mm。
尺寸 35 最大 1490mm。

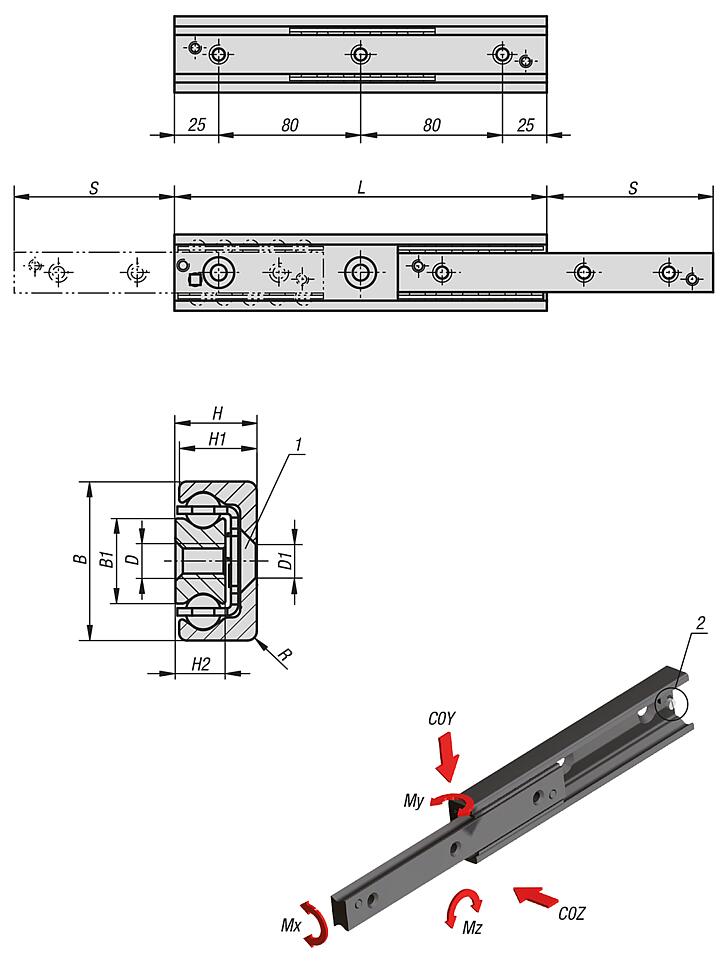

尺寸 43 最大 1970mm。图纸提示：

1) 用于沉头螺钉 DIN EN ISO 10642
2) 固定螺钉

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21340 钢制伸缩滑轨部分伸出，负载能力最大 741 kg

178 kB

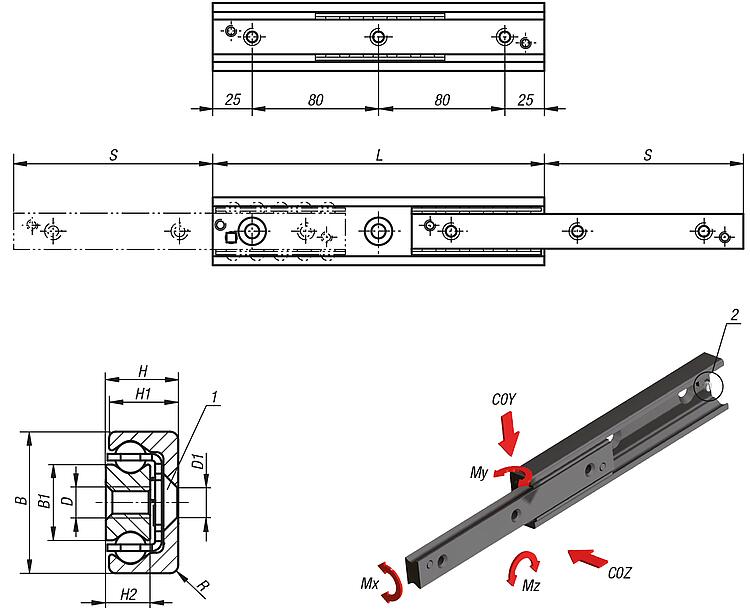

图纸

商品选择/筛选

	28 35 43	28 35 43	15 15,8 23	M5 M6 M8	M5 M6 M8	13 17 22	12,25 16 21	7,5 10 13,5	290 370 450 530 610	1 2 2,5	148 190 232 274 315 159 203 247 279 323 158 208 243 278 313	1934 2445 2955 3466 3986 2060 2638 3217 4282 4858 2872 3377 4690 6039 7411	1345 1711 2069 2426 2790 1442 1847 2252 2997 3401 2010 2364 3283 4227 5188	39,6 50,4 61,2 72 82,8 46,9 59,9 73 90,4 103,5 93,8 115,9 149,2 182,4 215,6	132 213 314 435 575 146 238 345 543 711 201 308 509 762 1064	188 305 449 621 821 208 340 505 775 1015 288 440 728 1088 1521	4 5 6 7 8				Reset
订货号	尺寸	B	B1	D	D1	H	H1	H2	L	R	行程 S	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	孔数量	CAD	配件	价格	订购
21340-280290	28	28	15	M5	M5	13	12,25	7,5	290	1	148	1934	1345	39,6	132	188	4			根据要求
21340-280370	28	28	15	M5	M5	13	12,25	7,5	370	1	190	2445	1711	50,4	213	305	5			根据要求
21340-280450	28	28	15	M5	M5	13	12,25	7,5	450	1	232	2955	2069	61,2	314	449	6			根据要求
21340-280530	28	28	15	M5	M5	13	12,25	7,5	530	1	274	3466	2426	72	435	621	7			根据要求
21340-280610	28	28	15	M5	M5	13	12,25	7,5	610	1	315	3986	2790	82,8	575	821	8			根据要求
21340-350290	35	35	15,8	M6	M6	17	16	10	290	2	159	2060	1442	46,9	146	208	4			根据要求
21340-350370	35	35	15,8	M6	M6	17	16	10	370	2	203	2638	1847	59,9	238	340	5			根据要求
21340-350450	35	35	15,8	M6	M6	17	16	10	450	2	247	3217	2252	73	345	505	6			根据要求
21340-350530	35	35	15,8	M6	M6	17	16	10	530	2	279	4282	2997	90,4	543	775	7			根据要求
21340-350610	35	35	15,8	M6	M6	17	16	10	610	2	323	4858	3401	103,5	711	1015	8			根据要求
21340-430290	43	43	23	M8	M8	22	21	13,5	290	2,5	158	2872	2010	93,8	201	288	4			根据要求
21340-430370	43	43	23	M8	M8	22	21	13,5	370	2,5	208	3377	2364	115,9	308	440	5			根据要求
21340-430450	43	43	23	M8	M8	22	21	13,5	450	2,5	243	4690	3283	149,2	509	728	6			根据要求
21340-430530	43	43	23	M8	M8	22	21	13,5	530	2,5	278	6039	4227	182,4	762	1088	7			根据要求
21340-430610	43	43	23	M8	M8	22	21	13,5	610	2,5	313	7411	5188	215,6	1064	1521	8			根据要求
