        四座线性滑座，开放

商品描述/产品说明

产品说明材料：铝制壳体。规格：亮色壳体。提示：这种预加工线性滑座由一个挤压成型铝外壳、四个自适应线性轴承 21510 和两侧密封件组成。利用圆柱头螺栓固定壳体中的轴承。

建议轴公差：h6。

依照线性滚珠轴承规格的承载量（x4）。根据要求：线性滑座可配备所有在此目录中列出的线性滚珠轴承。附件：前端密封件 21560。
精密导向轴 21590 或 21595。
固定螺栓 07160 或 07161。图纸提示：

1) 定心孔

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21555 四座线性滑座，开放

195 kB

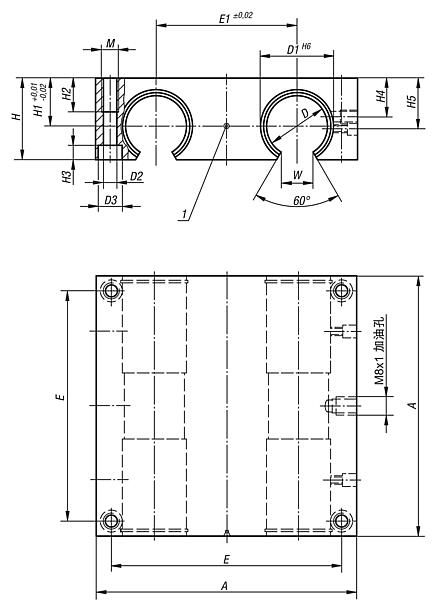

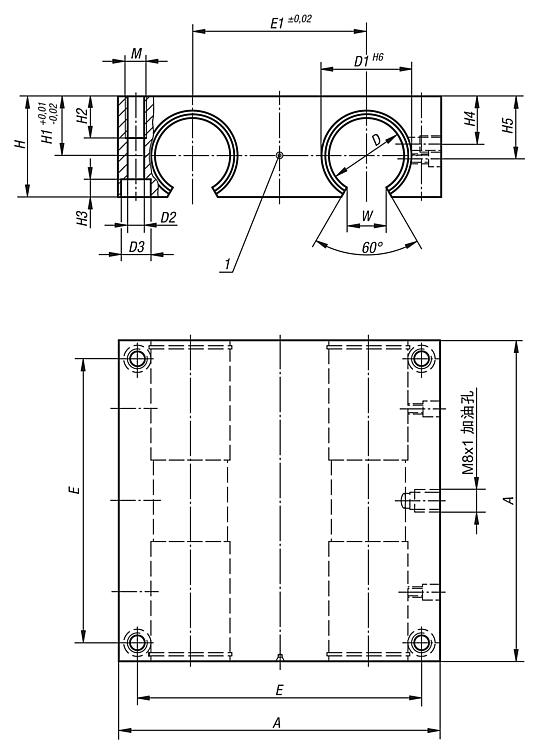

图纸

商品选择/筛选

订货号	A	D	D1	D2	D3	E	E1	H	H1	H2	H3	H4	H5	M	W	价格
21555-121012	85	12	22	5,3	10	73	42	30	18	13	5,4	10	16,65	M6	7	根据要求
21555-161012	100	16	26	5,3	10	88	54	35	22	13	5,4	12	22	M6	9,4	根据要求
21555-201012	130	20	32	6,8	11	115	72	42	25	18	6,4	13	25	M8	10,2	根据要求
21555-251012	160	25	40	9	15	140	88	51	30	22	8,6	15	31,5	M10	12,9	根据要求
21555-301012	180	30	47	10,5	18	158	96	60	35	26	10,6	16	33	M12	13,9	根据要求
21555-401012	230	40	62	13,5	20	202	122	77	45	34	12,6	20	43,5	M16	18,2	根据要求
21555-501012	280	50	75	13,5	20	250	152	93	55	34	12,6	40	52,5	M16	22	根据要求
