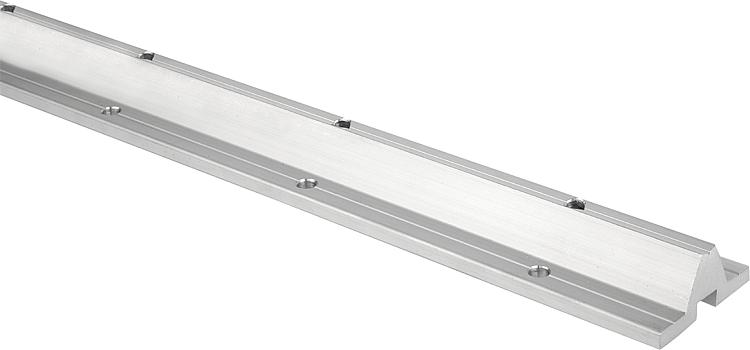

产品说明材料：铝制。规格：亮色。提示：与开放式结构的线性滚珠轴承用于轴支承。
连续支撑的轴杆可实现极为坚硬的轴承结构，但在很多情况下分段支撑即已足够。
轴支承的标准长度为 600mm。这些零件可组装成较短或任意长度的支承。附件：带固定孔的精密导向轴 21590。
固定螺栓 07160。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

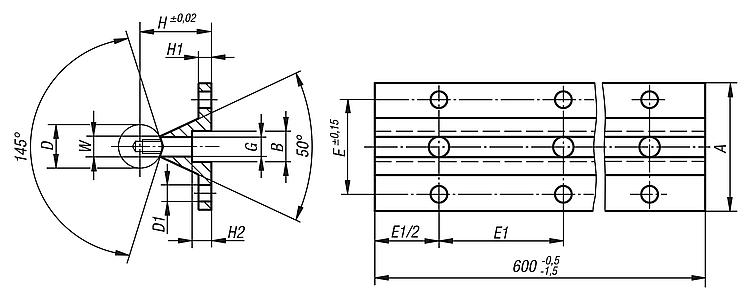

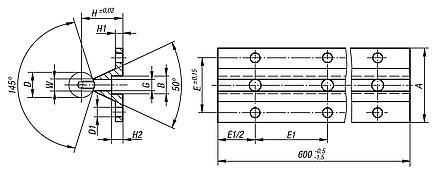

| 订货号 | 尺寸 | A | B | D
| D1 | E | E1 | G
内六角螺栓的通孔
DIN 912 | H | H1 | H2 | W | CAD | 配件 | 价格 | 订购 |
|---|
| 21565-12375X0600 | 12 | 40 | 8 | 12 | 4,5 | 29 | 75 | M4x16 | 22 | 5 | 5 | 5,8 |  |  | 根据要求 | | | 21565-16500X0600 | 16 | 45 | 9,5 | 16 | 5,5 | 33 | 100 | M5x20 | 26 | 5 | 6 | 7 | | | 根据要求 | | | 21565-20500X0600 | 20 | 52 | 11 | 20 | 6,6 | 37 | 100 | M6x25 | 32 | 6 | 6,5 | 8,3 | | | 根据要求 | | | 21565-25600X0600 | 25 | 57 | 14 | 25 | 6,6 | 42 | 120 | M8x25 | 36 | 6 | 8,5 | 10,8 | | | 根据要求 | | | 21565-30750X0600 | 30 | 69 | 17 | 30 | 9 | 51 | 150 | M10x30 | 42 | 7 | 10,5 | 11 | | | 根据要求 | | | 21565-40100X0600 | 40 | 73 | 17 | 40 | 9 | 55 | 200 | M10x30 | 50 | 8 | 10,5 | 15 | | | 根据要求 | | | 21565-50100X0600 | 50 | 84 | 19 | 50 | 11 | 63 | 200 | M12x30 | 60 | 9 | 12,5 | 19 | | | 根据要求 | |
|
|
