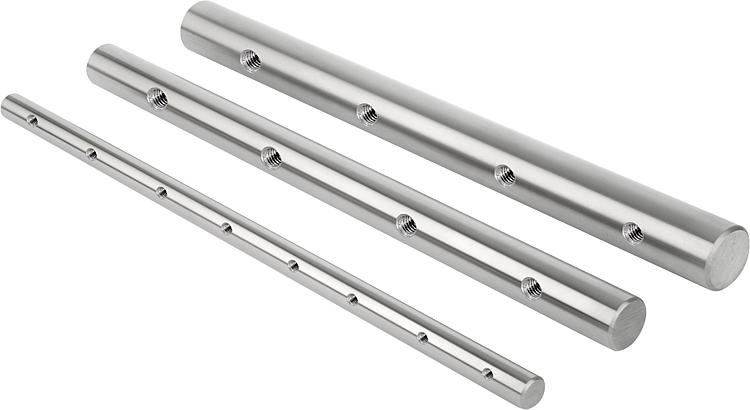

        带固定孔的精密导轴

商品描述/产品说明

产品说明材料：

钢 1.1213。
不锈钢 1.4034。
不锈钢 1.4112。

规格：钢，经打磨处理。
钢，经打磨处理和镀硬铬，铬层 5 - 10 µm。
不锈钢，经打磨处理。

精密钢轴一般经过表面感应淬火处理。提示：通过感应淬火实现的表面参数可确保表面的高耐磨性。

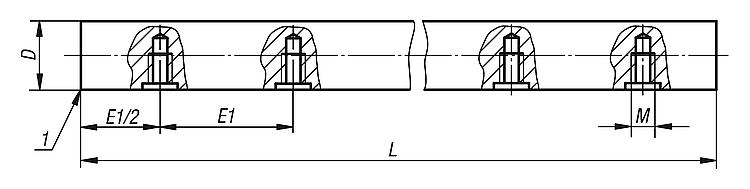

匹配轴支承 21565。根据要求：最长 4000 mm 的长度。附件：轴支承 21565。图纸提示：

1) 斜边

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21590 带固定孔的精密导轴

141 kB

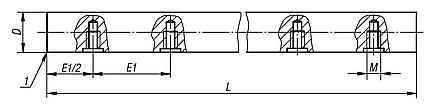

图纸

商品选择/筛选

	钢制不锈钢	经硬化和抛光处理经硬化、打磨和镀铬处理	1.1213 1.4034 1.4112	12h6 16h6 20h6 25h6 30h6 40h6 50h6 12h7 16h7 20h7 25h7 30h7 40h7 50h7	75 100 120 150 200	600	M4 M5 M6 M8 M10 M12	0,6-1,0 0,6-1,5 0,9-1,5 0,9-1,7 1,5-2,0 1,5-2,6	62 ±2 65 - 70 51 - 55 52-56				Reset
订货号	材料	主体表面	金属键	D	E1	L	M	硬化层深度 max.	表面硬度 HRC	CAD	配件	价格	订购
21590-012375X0600	钢制	经硬化和抛光处理	1.1213	12h6	75	600	M4	0,6-1,0	62 ±2			根据要求
21590-016500X0600	钢制	经硬化和抛光处理	1.1213	16h6	100	600	M5	0,6-1,5	62 ±2			根据要求
21590-020500X0600	钢制	经硬化和抛光处理	1.1213	20h6	100	600	M6	0,9-1,5	62 ±2			根据要求
21590-025600X0600	钢制	经硬化和抛光处理	1.1213	25h6	120	600	M8	0,9-1,7	62 ±2			根据要求
21590-030750X0600	钢制	经硬化和抛光处理	1.1213	30h6	150	600	M10	0,9-1,7	62 ±2			根据要求
21590-040100X0600	钢制	经硬化和抛光处理	1.1213	40h6	200	600	M10	1,5-2,0	62 ±2			根据要求
21590-050100X0600	钢制	经硬化和抛光处理	1.1213	50h6	200	600	M12	1,5-2,6	62 ±2			根据要求
21590-112375X0600	钢制	经硬化、打磨和镀铬处理	1.1213	12h7	75	600	M4	0,6-1,0	65 - 70			根据要求
21590-116500X0600	钢制	经硬化、打磨和镀铬处理	1.1213	16h7	100	600	M5	0,6-1,5	65 - 70			根据要求
21590-120500X0600	钢制	经硬化、打磨和镀铬处理	1.1213	20h7	100	600	M6	0,9-1,5	65 - 70			根据要求
21590-125600X0600	钢制	经硬化、打磨和镀铬处理	1.1213	25h7	120	600	M8	0,9-1,7	65 - 70			根据要求
21590-130750X0600	钢制	经硬化、打磨和镀铬处理	1.1213	30h7	150	600	M10	0,9-1,7	65 - 70			根据要求
21590-140100X0600	钢制	经硬化、打磨和镀铬处理	1.1213	40h7	200	600	M10	1,5-2,0	65 - 70			根据要求
21590-150100X0600	钢制	经硬化、打磨和镀铬处理	1.1213	50h7	200	600	M12	1,5-2,6	65 - 70			根据要求
21590-212375X0600	不锈钢	经硬化和抛光处理	1.4034	12h6	75	600	M4	0,6-1,0	51 - 55			根据要求
21590-216500X0600	不锈钢	经硬化和抛光处理	1.4034	16h6	100	600	M5	0,6-1,5	51 - 55			根据要求
21590-220500X0600	不锈钢	经硬化和抛光处理	1.4034	20h6	100	600	M6	0,9-1,5	51 - 55			根据要求
21590-225600X0600	不锈钢	经硬化和抛光处理	1.4034	25h6	120	600	M8	0,9-1,7	51 - 55			根据要求
21590-230750X0600	不锈钢	经硬化和抛光处理	1.4034	30h6	150	600	M10	0,9-1,7	51 - 55			根据要求
21590-240100X0600	不锈钢	经硬化和抛光处理	1.4034	40h6	200	600	M10	1,5-2,0	51 - 55			根据要求
21590-250100X0600	不锈钢	经硬化和抛光处理	1.4034	50h6	200	600	M12	1,5-2,6	51 - 55			根据要求
21590-312375X0600	不锈钢	经硬化和抛光处理	1.4112	12h6	75	600	M4	0,6-1,0	52-56			根据要求
21590-316500X0600	不锈钢	经硬化和抛光处理	1.4112	16h6	100	600	M5	0,6-1,5	52-56			根据要求
21590-320500X0600	不锈钢	经硬化和抛光处理	1.4112	20h6	100	600	M6	0,9-1,5	52-56			根据要求
21590-325600X0600	不锈钢	经硬化和抛光处理	1.4112	25h6	120	600	M8	0,9-1,7	52-56			根据要求
21590-330750X0600	不锈钢	经硬化和抛光处理	1.4112	30h6	150	600	M10	0,9-1,7	52-56			根据要求
21590-340100X0600	不锈钢	经硬化和抛光处理	1.4112	40h6	200	600	M10	1,5-2,0	52-56			根据要求
21590-350100X0600	不锈钢	经硬化和抛光处理	1.4112	50h6	200	600	M12	1,5-2,6	52-56			根据要求
