        四座线性滑座，闭合

商品描述/产品说明

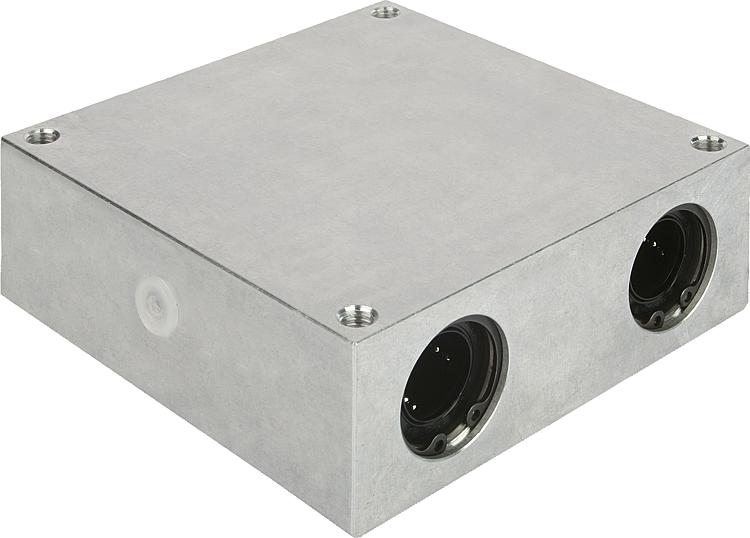

产品说明材料：铝制壳体。规格：亮色壳体。提示：这种预加工线性滑座由一个挤压成型铝外壳、以及四个自适应线性轴承 21510 和两侧密封件组成。利用固定环 DIN 472 固定壳体中的轴承。

建议轴公差：h6。

依照线性滚珠轴承规格的承载量（x4）。根据要求：线性滑座可配备所有在此目录中列出的线性滚珠轴承。附件：前端密封件 21560。
精密导向轴 21595。
固定螺栓 07160 或 07161。图纸提示：

1) 定心孔

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21550 四座线性滑座，闭合

196 kB

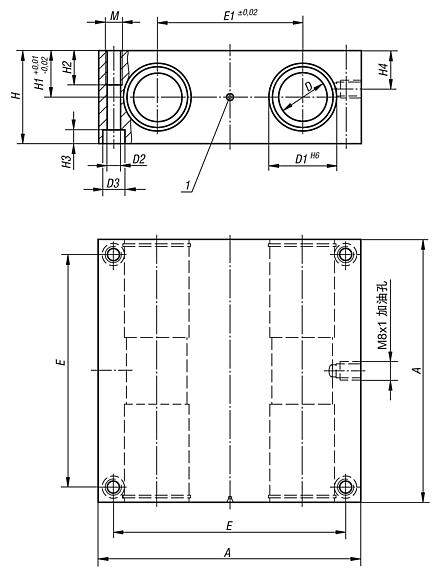

图纸

商品选择/筛选

订货号	A	D	D1	D2	D3	E	E1	H	H1	H2	H3	H4	M	价格
21550-081002	65	8	16	4,3	10	55	32	23	11,5	11	5,4	8	M5	根据要求
21550-121002	85	12	22	5,3	10	73	42	32	16	13	5,4	13	M6	根据要求
21550-161002	100	16	26	5,3	10	88	54	36	18	13	5,4	15	M6	根据要求
21550-201002	130	20	32	6,8	11	115	72	46	23	18	6,4	19	M8	根据要求
21550-251002	160	25	40	9	15	140	88	56	28	22	8,6	24	M10	根据要求
21550-301002	180	30	47	10,5	18	158	96	64	32	26	10,6	27	M12	根据要求
21550-401002	230	40	62	13,5	20	202	122	80	40	34	12,6	35	M16	根据要求
21550-501002	280	50	75	13,5	20	250	152	96	48	34	12,6	40	M16	根据要求
