可移动横梁

21577

可移动横梁

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 滑台、导轨、定位台、小型滑动导轨、位置指示器
      - 线性导向系统
        可移动横梁

商品描述/产品说明

产品说明材料：铝制。规格：亮色。提示：带两个定位孔，用于简单和安全地夹紧与固定导向轴。利用线性滑座 Quadro 21550 或 21555 安置预制工作台。

用在例如，轴杆牢固安装在机座上，滑座轴向移动。附件：精密导向轴 21595。
固定螺栓 07160 或 07161。图纸提示：

1) 定心孔

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21577 可移动横梁

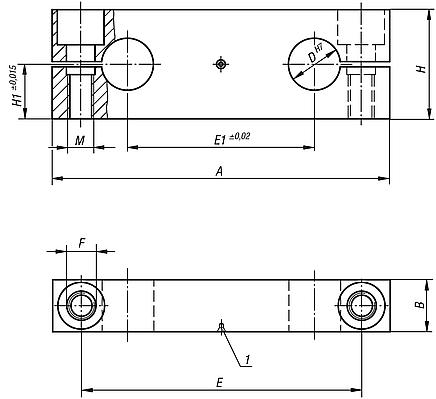

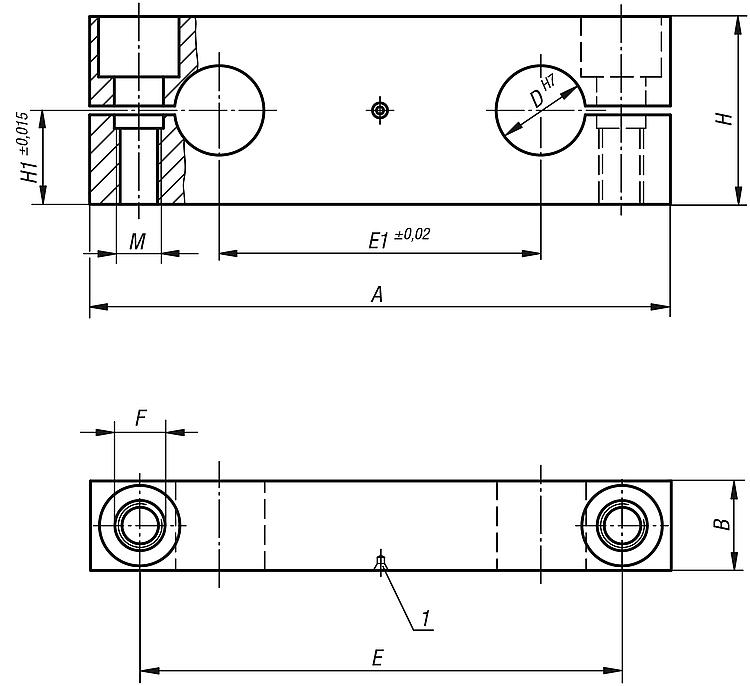

图纸

可移动横梁

商品选择/筛选

订货号	A	B	D	E	E1	F 内六角螺栓的通孔 ISO 4762	H	H1	M	CAD	配件	价格	订购
21577-08	65	12	8	32	52	6,6	22	11	M5			根据要求
21577-12	85	14	12	70	42	6,6	28	14	M6			根据要求
21577-16	100	18	16	82	54	9	32	16	M8			根据要求
21577-20	130	20	20	108	72	11	42	21	M10			根据要求
21577-25	160	25	25	132	88	13,5	52	26	M12			根据要求
21577-30	180	25	30	150	96	13,5	58	29	M12			根据要求
21577-40	230	30	40	190	122	17,5	72	36	M16			根据要求
21577-50	280	30	50	240	152	17,5	88	44	M16			根据要求
