        带角度误差补偿的线性滚珠轴承，高承载量

商品描述/产品说明

产品说明材料：塑料制壳体。
滚动轴承钢制压力板。
钢制滚珠。提示：线性滚珠轴承对应符合 ISO 10285-3。带两侧双唇密封件。此轴承相比标准线性滚珠轴承具有双重承载能力或八倍寿命。通过角度误差补偿，壳体孔的轴心偏差或轴挠度得到补偿，负载分配得到优化，并通过整个轴承长度确保所有顶珠的负载均匀。利用符合 DIN 471/472 的固定环固定线性滚珠轴承。

建议公差：
轴：h6
壳体：H7

应在安装前为带两侧密封件的线性滚珠轴承涂油脂。

指定的承载量适用于使用经硬化和打磨处理的轴。温度范围：-20 °C 至 +80 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21515 带角度误差补偿的线性滚珠轴承，高承载量

236 kB

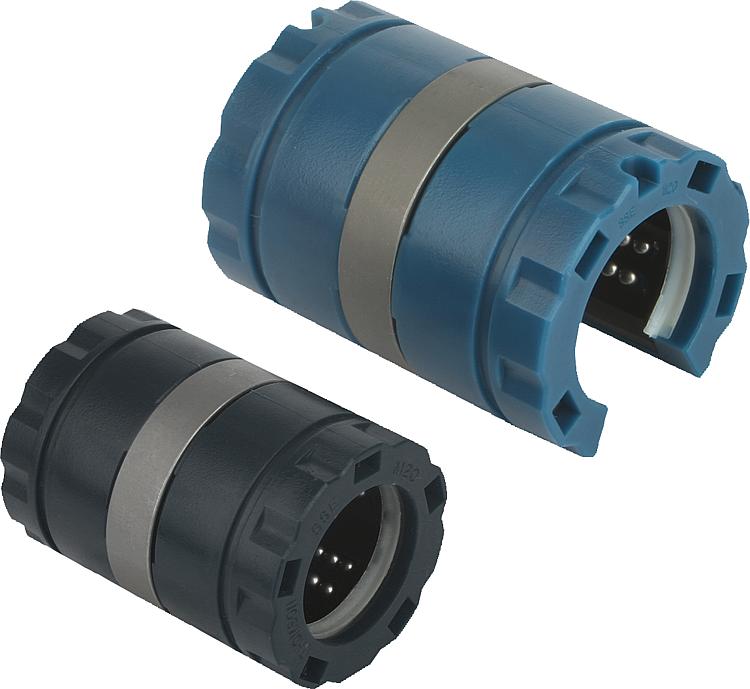

图片（总概述）

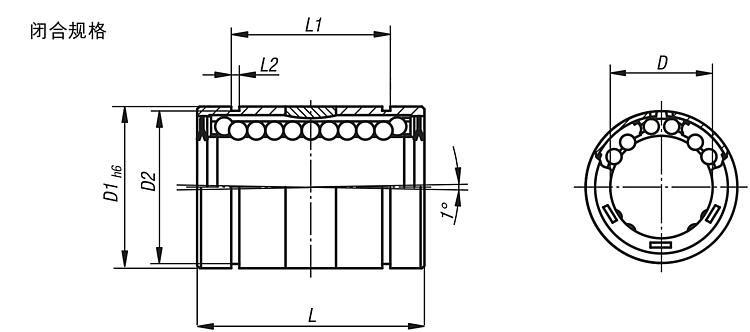

带角度误差补偿的线性滚珠轴承，高承载量，闭合

更多信息

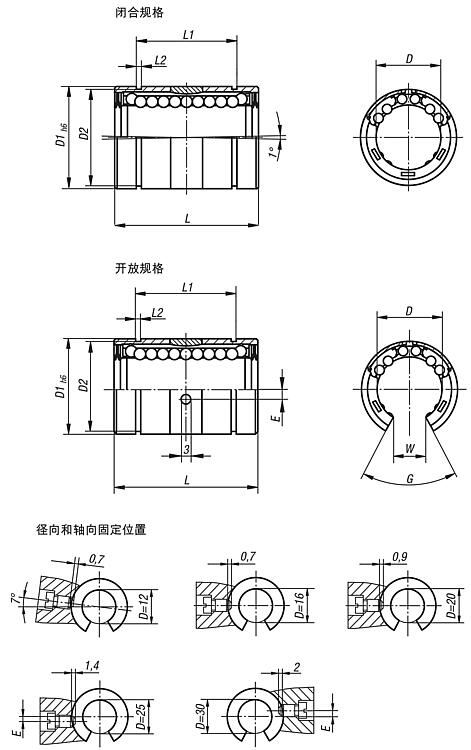

图纸

商品选择/筛选

订货号	规格	D	D1	D2	L	L1	L2	额定负载动态 N	额定负载静态 N	价格
21515-1602	闭合	16	26	24,9	36	24,6	1,3	2200	2400	根据要求
21515-2002	闭合	20	32	30,3	45	31,2	1,6	4000	4400	根据要求
21515-2502	闭合	25	40	37,5	58	43,7	1,85	6700	7300	根据要求
21515-3002	闭合	30	47	44,5	68	51,7	1,85	8300	9100	根据要求
21515-4002	闭合	40	62	59	80	60,3	2,15	13700	15000	根据要求

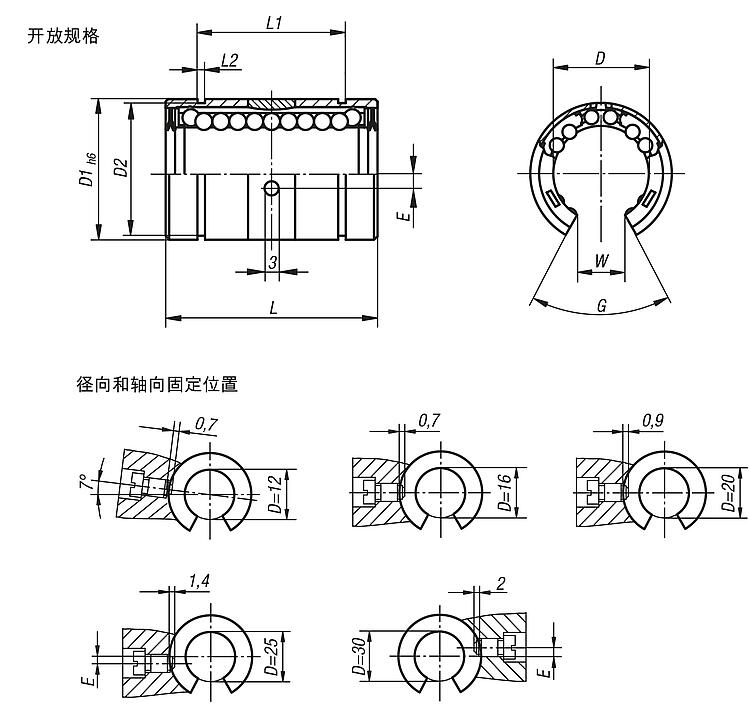

带角度误差补偿的线性滚珠轴承，高承载量，开放

更多信息

图纸

商品选择/筛选

订货号	规格	D	D1	D2	E	G	L	L1	L2	W	额定负载动态 N	额定负载静态 N	价格
21515-1612	开放	16	26	24,9	0	70°	36	24,6	1,3	9,4	2200	2400	根据要求
21515-2012	开放	20	32	30,3	0	60°	45	31,2	1,6	10,2	4000	4400	根据要求
21515-2512	开放	25	40	37,5	1,5	60°	58	43,7	1,85	14,4	6700	7300	根据要求
21515-3012	开放	30	47	44,5	2	55°	68	51,7	1,85	13,9	8300	9100	根据要求
21515-4012	开放	40	62	59	1,5	60°	80	60,3	2,15	18,2	13700	15000	根据要求
