带塑料保持架的线性滚珠轴承

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 滑台、导轨、定位台、小型滑动导轨、位置指示器
      - 线性滚珠轴承
        带塑料保持架的线性滚珠轴承

商品描述/产品说明

产品说明材料：滚动轴承钢制外套。
塑料保持架。
钢制滚珠。提示：线性滚珠轴承对应符合 ISO 10285-3。带两侧密封件。线性滚珠轴承配有一个塑料保持架。这确保了安静运行和突出的运行特性。使用温度超过 +80 °C 时，建议使用带钢保持架的线性滚珠轴承。利用符合 DIN 471/472 的固定环固定线性滚珠轴承。

建议公差：
轴：h6
壳体：H7

应在安装前为带两侧密封件的线性滚珠轴承涂油脂。

指定的承载量适用于使用经硬化和打磨处理的轴。温度范围：-20 °C 至 +80 °C。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21500 带塑料保持架的线性滚珠轴承

211 kB

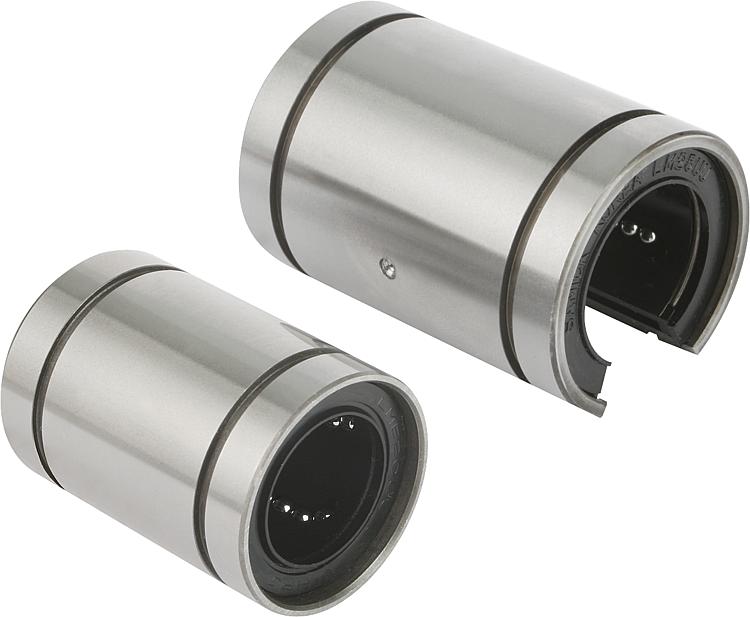

图片（总概述）

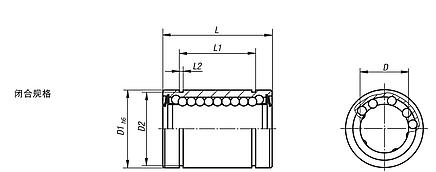

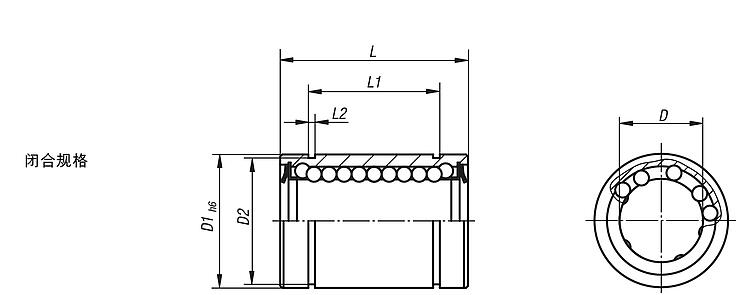

带塑料保持架的线性滚珠轴承，闭合

更多信息

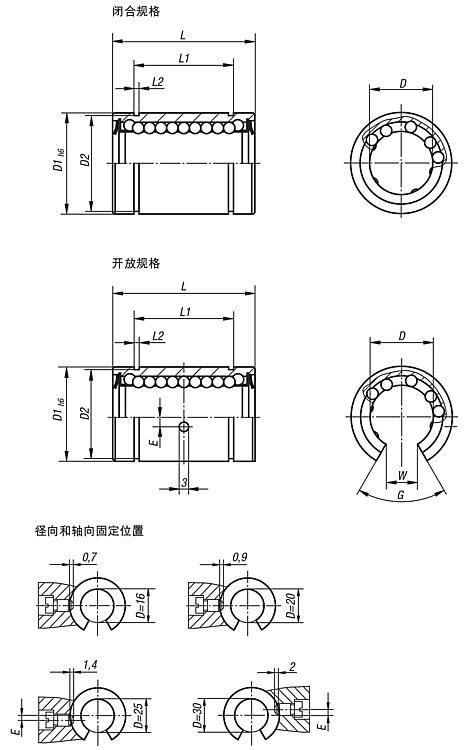

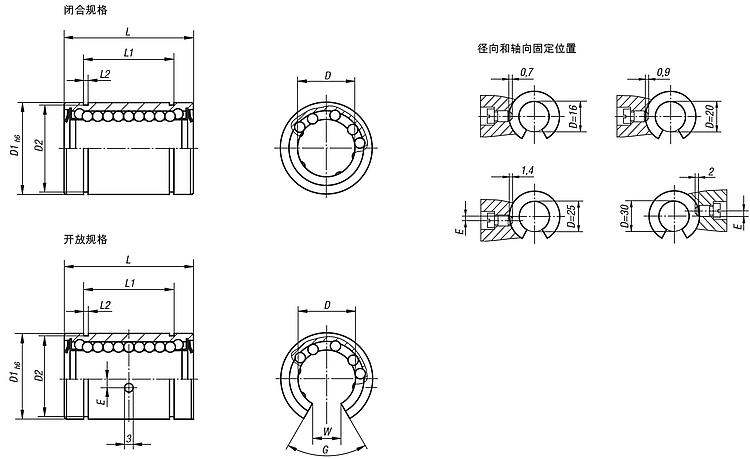

图纸

商品选择/筛选

	闭合	12 16 20 25 30	22 26 32 40 47	21 24,9 30,3 37,5 44,5	32 -0,2 36 -0,2 45 -0,2 58 -0,3 68 -0,3	22,9 -0,2 24,9 -0,2 31,5 -0,2 44,1 -0,3 52,1 -0,3	1,3 1,6 1,85	520 590 880 1000 1600	800 910 1400 1600 2800				Reset
订货号	规格	D	D1	D2	L	L1	L2	额定负载动态 N	额定负载静态 N	CAD	配件	价格	订购
21500-1202	闭合	12	22	21	32 -0,2	22,9 -0,2	1,3	520	800			根据要求
21500-1602	闭合	16	26	24,9	36 -0,2	24,9 -0,2	1,3	590	910			根据要求
21500-2002	闭合	20	32	30,3	45 -0,2	31,5 -0,2	1,6	880	1400			根据要求
21500-2502	闭合	25	40	37,5	58 -0,3	44,1 -0,3	1,85	1000	1600			根据要求
21500-3002	闭合	30	47	44,5	68 -0,3	52,1 -0,3	1,85	1600	2800			根据要求

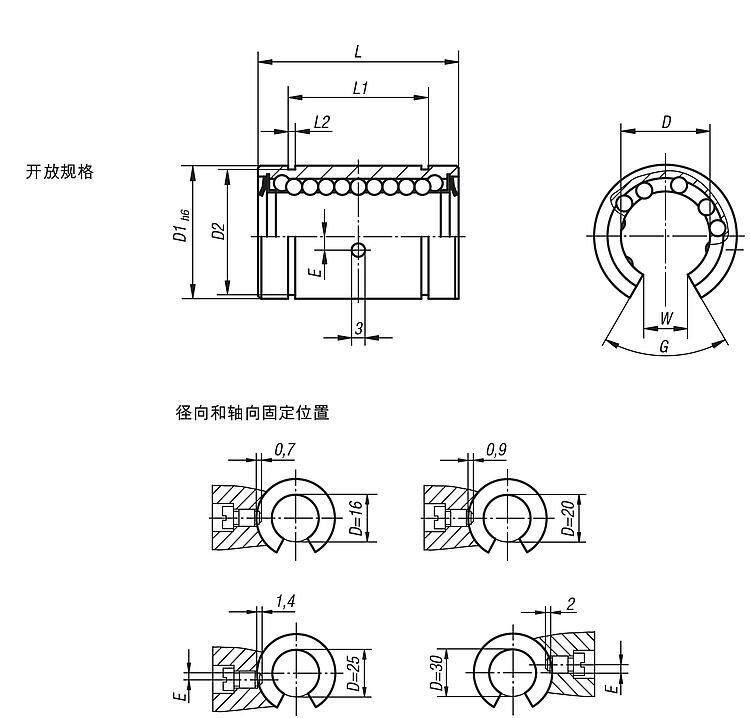

带塑料保持架的线性滚珠轴承，开放

更多信息

图纸

商品选择/筛选

	开口	16 20 25 30	26 32 40 47	24,9 30,3 37,5 44,5	0 1,5 2	78° 60° 50°	36 -0,2 45 -0,2 58 -0,3 68 -0,3	24,9 -0,2 31,5 -0,2 44,1 -0,3 52,1 -0,3	1,3 1,6 1,85	10 12,5	590 880 1000 1600	910 1400 1600 2800				Reset
订货号	规格	D	D1	D2	E	G	L	L1	L2	W	额定负载动态 N	额定负载静态 N	CAD	配件	价格	订购
21500-1612	开口	16	26	24,9	0	78°	36 -0,2	24,9 -0,2	1,3	10	590	910			根据要求
21500-2012	开口	20	32	30,3	0	60°	45 -0,2	31,5 -0,2	1,6	10	880	1400			根据要求
21500-2512	开口	25	40	37,5	1,5	60°	58 -0,3	44,1 -0,3	1,85	12,5	1000	1600			根据要求
21500-3012	开口	30	47	44,5	2	50°	68 -0,3	52,1 -0,3	1,85	12,5	1600	2800			根据要求
