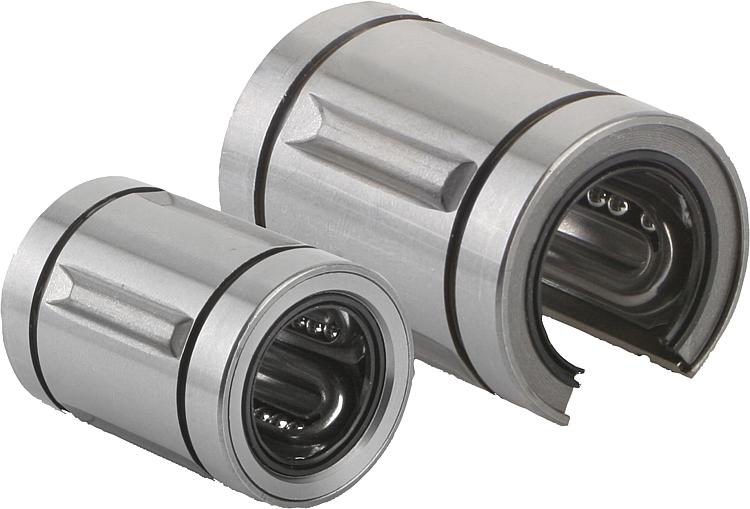

产品说明材料：不锈钢外壳。
不锈钢保持架。
不锈钢顶珠。提示：线性滚珠轴承符合系列 3 的 ISO 10285 标准。带两侧密封件。线性滚珠轴承配有一个不锈钢保持架。利用符合 DIN 471/472 的固定环固定线性滚珠轴承。
建议公差：
轴：h6
壳体：H7
应在安装前为带两侧密封件的线性滚珠轴承涂油脂。
指定的承载量适用于使用经硬化和打磨处理的轴。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | -
- 32 -0,2
- 36 -0,2
- 45 -0,2
- 58 -0,3
- 68 -0,3
| -
- 22,9 -0,2
- 24,9 -0,2
- 31,5 -0,2
- 44,1 -0,3
- 52,1 -0,3
| | | | | | | Reset |
|---|

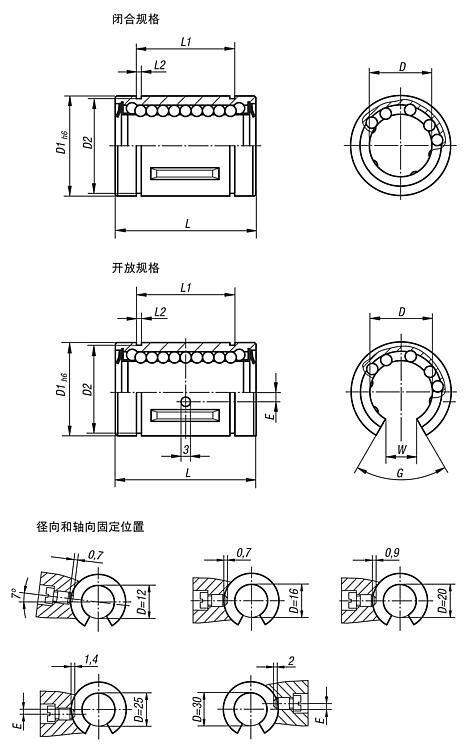

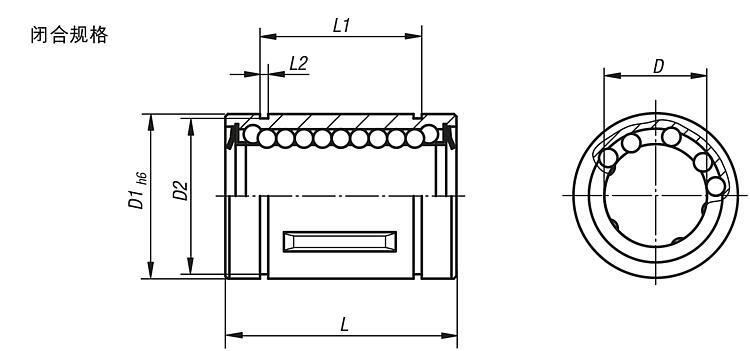

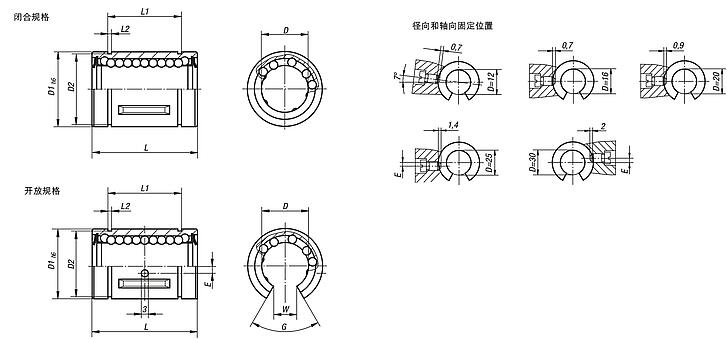

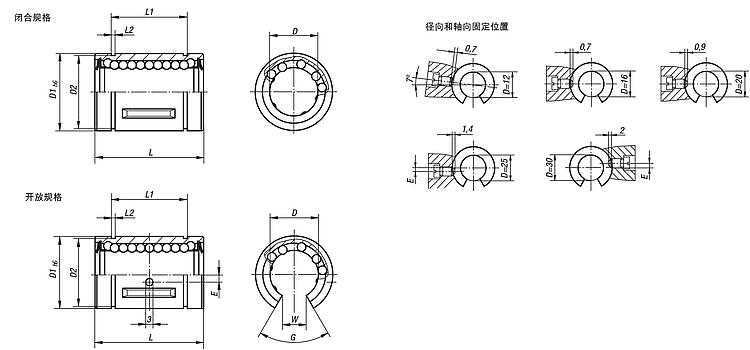

| 订货号 | 类型 2 | D
| D1 | D2 | L | L1 | L2 | 额定负载
动态
N | 额定负载
静态
N | CAD | 配件 | 价格 | 订购 |
|---|
| 21505-01-1202 | 闭合 | 12 | 22 | 21 | 32 -0,2 | 22,9 -0,2 | 1,3 | 420 | 714 |  | | 根据要求 | | | 21505-01-1602 | 闭合 | 16 | 26 | 24,9 | 36 -0,2 | 24,9 -0,2 | 1,3 | 686 | 1092 | | | 根据要求 | | | 21505-01-2002 | 闭合 | 20 | 32 | 30,3 | 45 -0,2 | 31,5 -0,2 | 1,6 | 924 | 1610 | | | 根据要求 | | | 21505-01-2502 | 闭合 | 25 | 40 | 37,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 1470 | 2590 | | | 根据要求 | | | 21505-01-3002 | 闭合 | 30 | 47 | 44,5 | 68 -0,3 | 52,1 -0,3 | 1,85 | 2100 | 3920 | | | 根据要求 | |
|
| | | | | | | | -
- 32 -0,2
- 36 -0,2
- 45 -0,2
- 58 -0,3
- 68 -0,3
| -
- 22,9 -0,2
- 24,9 -0,2
- 31,5 -0,2
- 44,1 -0,3
- 52,1 -0,3
| | | | | | | | Reset |
|---|

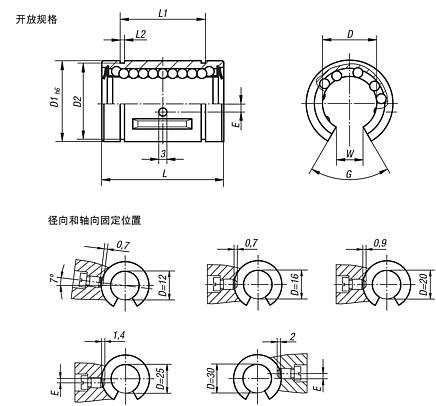

| 订货号 | 类型 2 | D
| D1 | D2 | G | E | L | L1 | L2 | W | 额定负载
动态
N | 额定负载
静态
N | CAD | 配件 | 价格 | 订购 |
|---|
| 21505-01-1212 | 开口 | 12 | 22 | 21 | 78° | 1,35 | 32 -0,2 | 22,9 -0,2 | 1,3 | 7,5 | 420 | 714 | | | 根据要求 | | | 21505-01-1612 | 开口 | 16 | 26 | 24,9 | 78° | 0 | 36 -0,2 | 24,9 -0,2 | 1,3 | 10 | 686 | 1092 | | | 根据要求 | | | 21505-01-2012 | 开口 | 20 | 32 | 30,3 | 60° | 0 | 45 -0,2 | 31,5 -0,2 | 1,6 | 10 | 924 | 1610 | | | 根据要求 | | | 21505-01-2512 | 开口 | 25 | 40 | 37,5 | 60° | 1,5 | 58 -0,3 | 44,1 -0,3 | 1,85 | 12,5 | 1470 | 2590 | | | 根据要求 | | | 21505-01-3012 | 开口 | 30 | 47 | 44,5 | 50° | 2 | 68 -0,3 | 52,1 -0,3 | 1,85 | 12,5 | 2100 | 3920 | | | 根据要求 | |
|
|
|
