        带角度误差补偿的线性滚珠轴承

商品描述/产品说明

产品说明材料：塑料制壳体。
滚动轴承钢制滚道板。
钢制滚珠。提示：线性滚珠轴承对应带自动角度误差补偿的符合 ISO 10285-3。带两侧密封件。此轴承由一个高精度注塑成型的塑料载体组成，其中固定有被夹紧的滚动轴承钢制滚道板。塑料载体同时用作返回装置和密封件接收装置。密封件由具有低摩擦系数的特殊聚酰胺材料制成。利用符合 DIN 471/472 的固定环固定线性滚珠轴承。

建议公差：
轴：h6
壳体：H7

应在安装前为带两侧密封件的线性滚珠轴承涂油脂。

指定的承载量适用于使用经硬化和打磨处理的轴。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21510 带角度误差补偿的线性滚珠轴承

238 kB

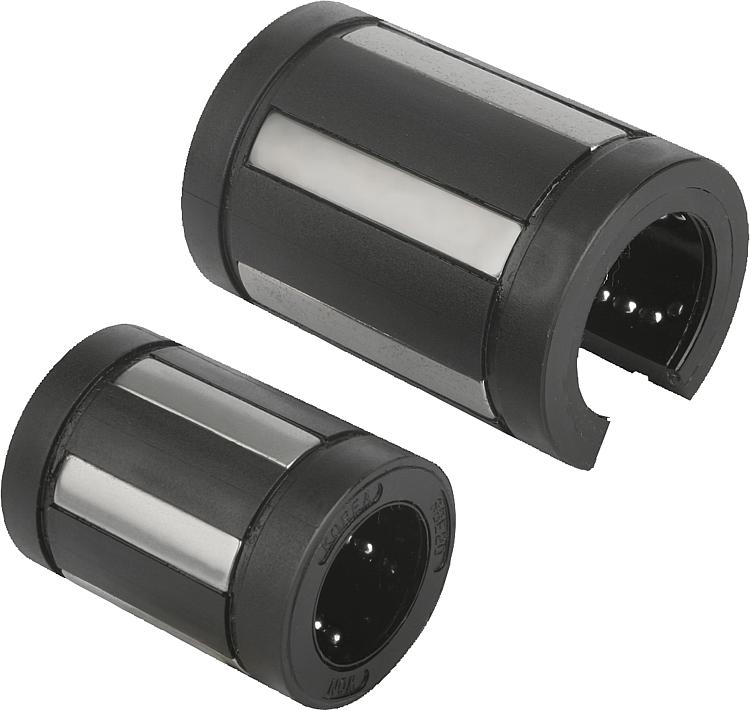

图片（总概述）

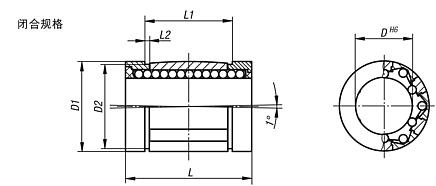

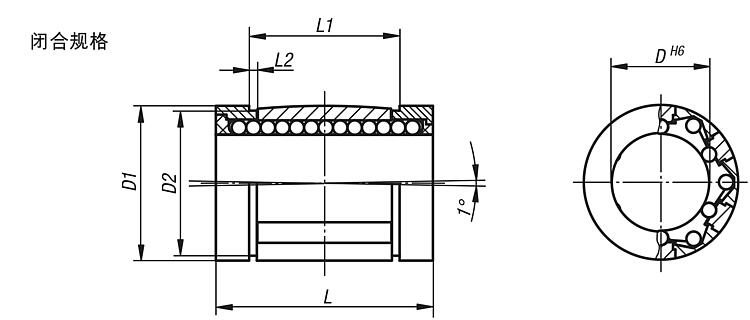

带角度误差补偿的线性滚珠轴承，闭合

更多信息

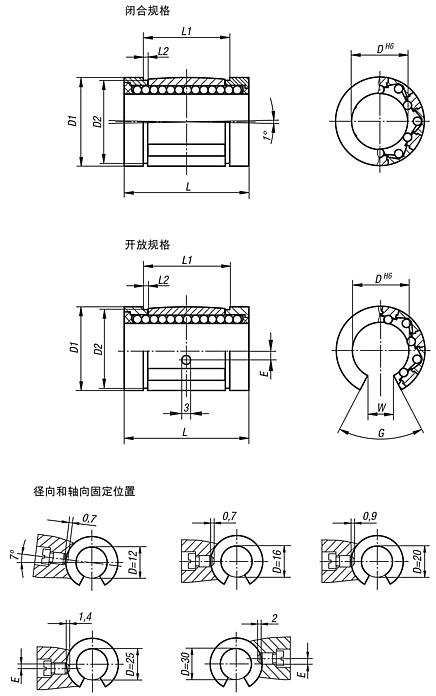

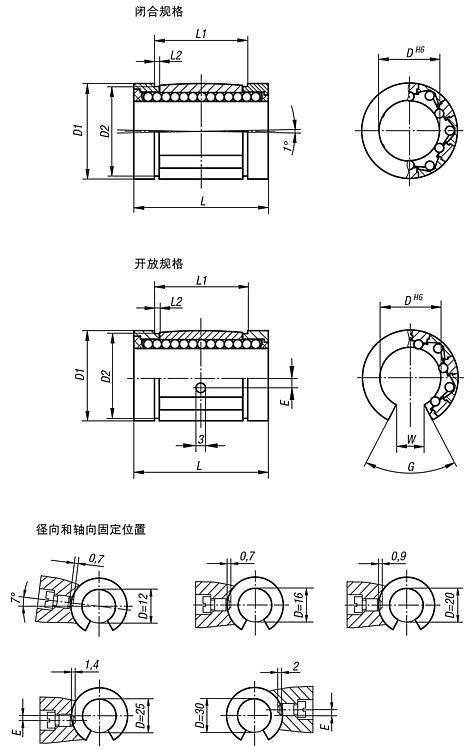

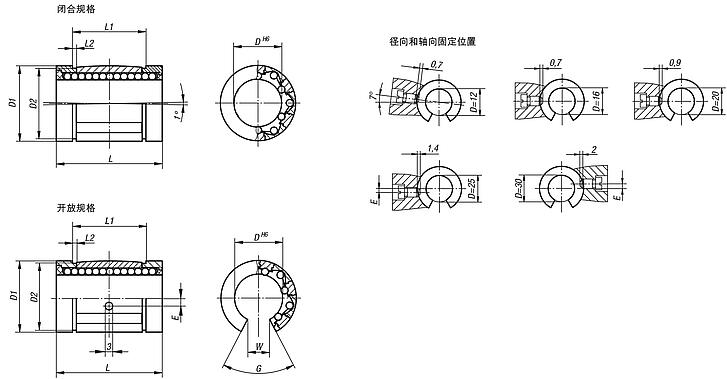

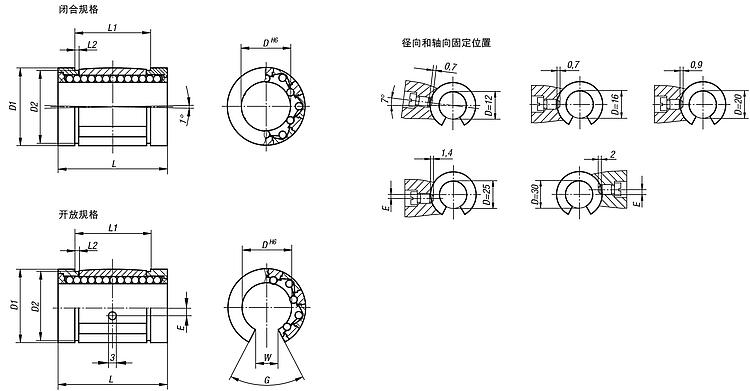

图纸

商品选择/筛选

	闭合	16 20 12 25 30 40 50	26 32 22 40 47 62 75	24,9 30,3 21 37,5 44,5 59 72	36 45 32 58 68 80 100	24,6 31,2 22,6 43,7 51,7 60,3 77,3	1,3 1,6 1,85 2,15 2,65	1020 2020 830 3950 4800 8240 12060	1120 2220 910 4350 5280 9060 13270				Reset
订货号	规格	D	D1	D2	L	L1	L2	额定负载动态 N	额定负载静态 N	CAD	配件	价格	订购
21510-1602	闭合	16	26	24,9	36	24,6	1,3	1020	1120			根据要求
21510-2002	闭合	20	32	30,3	45	31,2	1,6	2020	2220			根据要求
21510-1202	闭合	12	22	21	32	22,6	1,3	830	910			根据要求
21510-2502	闭合	25	40	37,5	58	43,7	1,85	3950	4350			根据要求
21510-3002	闭合	30	47	44,5	68	51,7	1,85	4800	5280			根据要求
21510-4002	闭合	40	62	59	80	60,3	2,15	8240	9060			根据要求
21510-5002	闭合	50	75	72	100	77,3	2,65	12060	13270			根据要求

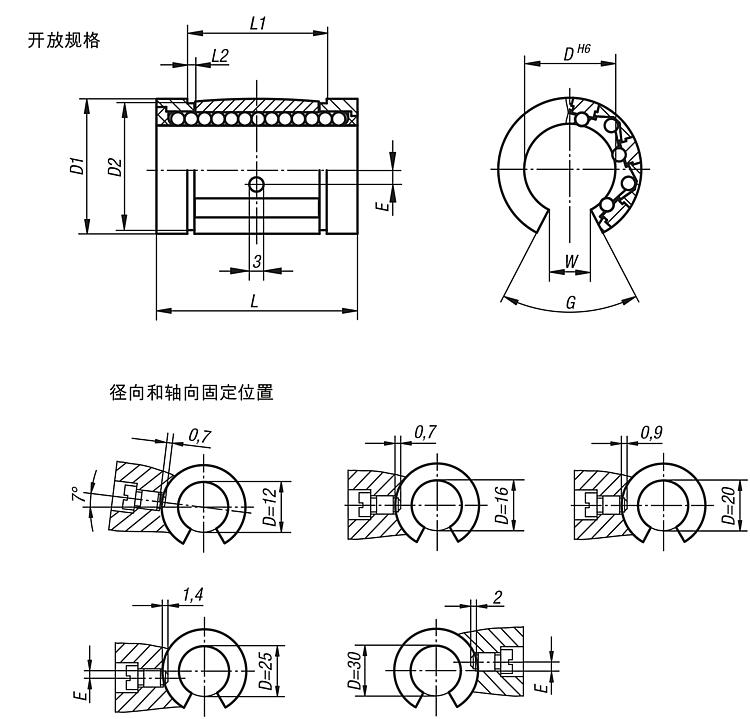

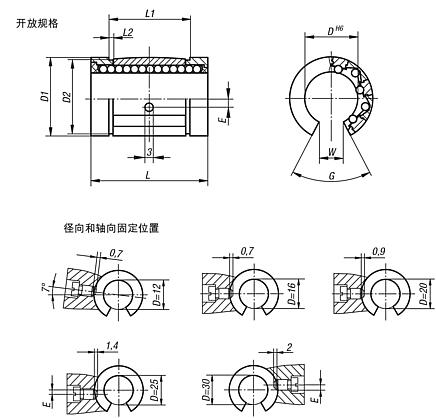

带角度误差补偿的线性滚珠轴承，开放

更多信息

图纸

商品选择/筛选

	开口	16 20 30 12 25 40 50	26 32 47 22 40 62 75	24,9 30,3 44,5 21 37,5 59 72	0 2 1,35 1,5	68° 55° 57° 66° 58°	36 45 68 32 58 80 100	24,6 31,2 51,7 22,6 43,7 60,3 77,3	1,3 1,6 1,85 2,15 2,65	9,8 10,5 15,3 7 13 21,4 24	1020 2020 4800 830 3950 8240 12060	1120 2220 5280 910 4350 9060 13270				Reset
订货号	规格	D	D1	D2	E	G	L	L1	L2	W	额定负载动态 N	额定负载静态 N	CAD	配件	价格	订购
21510-1612	开口	16	26	24,9	0	68°	36	24,6	1,3	9,8	1020	1120			根据要求
21510-2012	开口	20	32	30,3	0	55°	45	31,2	1,6	10,5	2020	2220			根据要求
21510-3012	开口	30	47	44,5	2	57°	68	51,7	1,85	15,3	4800	5280			根据要求
21510-1212	开口	12	22	21	1,35	66°	32	22,6	1,3	7	830	910			根据要求
21510-2512	开口	25	40	37,5	1,5	57°	58	43,7	1,85	13	3950	4350			根据要求
21510-4012	开口	40	62	59	0	58°	80	60,3	2,15	21,4	8240	9060			根据要求
21510-5012	开口	50	75	72	0	55°	100	77,3	2,65	24	12060	13270			根据要求
